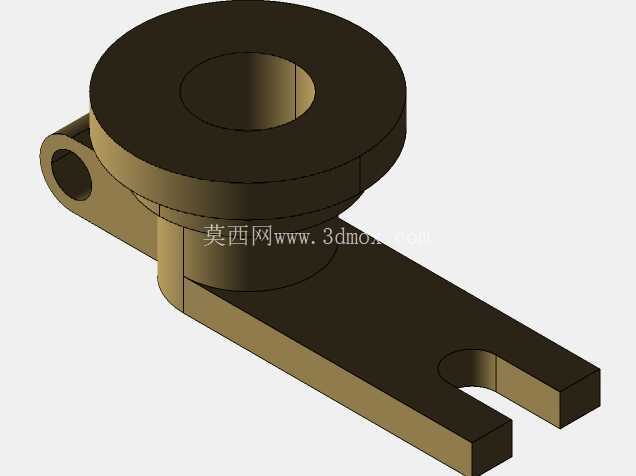

带叉形摆臂的同轴圆盘铰接结构件

　　该结构件属于小型机械传动系统中的铰接支撑类构件，常见于轻工自动化设备的连杆传动单元、小型工装夹具的摆转机构、低压电器操作机构的联动组件中，承担摆转运动传递、相邻构件铰接定位、运动轨迹约束的核心作用。从结构构型来看，构件主体分为三个功能区段：上部的同轴圆盘基座、中部的过渡连接柱、下部的叉形摆臂，三个区段为一体化成型结构，无拼接焊缝或装配接缝，整体受力路径连续，可承受摆转过程中的交变弯曲载荷与径向铰接载荷。

　　上部圆盘基座中心开设同轴通孔，孔壁加工有均匀的配合面，用于穿装铰接销轴或定位芯轴，圆盘的上下端面均为精加工平面，可作为轴向定位基准面，与相邻构件的端面贴合，限制构件沿销轴轴向的窜动，圆盘的外圆面为非配合面，仅做倒钝处理，避免装配过程中划伤操作人员或相邻构件的线缆、密封件。中部过渡连接柱为变径过渡结构，上端与圆盘基座的下表面平滑衔接，下端与叉形摆臂的上表面平滑衔接，过渡位置均设置有铸造圆角或加工圆角，避免应力集中导致的构件疲劳断裂，过渡柱的截面尺寸经过载荷校核，可传递摆臂端输入的扭矩至上部铰接点，不会出现扭转变形超差的问题。

　　下部叉形摆臂为扁平长条状结构，末端开设U型开口槽，槽的两个侧壁为平行平面，用于卡装联动的滚轮、销轴或拨块，开口槽的根部设置有圆弧过渡，避免槽根位置应力集中，摆臂的侧面与底面均为平面，可作为运动过程中的导向面或限位面，与设备上的限位挡块配合，约束摆臂的最大摆转角度。在安装边界方面，上部圆盘基座的外径为构件最大径向尺寸，安装时需预留不小于圆盘外径1.2倍的径向操作空间，用于穿装销轴与锁紧紧固件；下部叉形摆臂的长度为构件最大轴向延伸尺寸，摆转过程中摆臂末端的运动轨迹为圆弧，安装时需在摆臂摆转范围内预留足够的避让空间，避免运动过程中与周边构件发生干涉；构件左侧伸出的小型铰接耳为辅助定位结构，耳孔与上部圆盘中心孔的中心距为固定值，可用于安装复位弹簧或辅助连杆，实现构件的自动复位或多构件联动。

　　设计过程中优先保证了各铰接孔的同轴度、各定位端面的平面度、摆臂开口槽的对称度等形位公差要求，铰接孔的尺寸公差按照间隙配合选取，既保证销轴穿装顺畅，又避免配合间隙过大导致的运动冲击与定位误差；构件的壁厚设计遵循等强度原则，受力较大的铰接位置、过渡位置适当增加壁厚，非受力位置适当减小壁厚，在保证结构强度的前提下尽可能降低构件自重，减少运动过程中的惯性载荷。实际应用中，该构件可直接替换同尺寸的冲压焊接式摆臂构件，一体化结构的抗疲劳性能更优，长期往复摆转过程中不会出现焊缝开裂、连接松动的问题，适合在每分钟摆转次数不超过60次的中低速传动场景中使用，构件的表面可根据使用场景做氧化、发黑或镀锌处理，提升防锈耐腐蚀能力，适配不同的工况环境。
