五通式流体介质转接连通结构件

　　在流体输送系统的布局搭建过程中，多管路交汇转接是管路设计里经常遇到的场景，这类五通结构的转接件，主要承担不同方向管路的介质连通、流向切换功能，常见于液压回路、气动控制管路、低压流体输送管线的节点位置，相比多个两通、三通接头拼接的方案，一体式五通结构能减少管路连接点数量，降低介质泄漏的潜在风险，同时缩减节点占用的安装空间，让管路布局更紧凑。

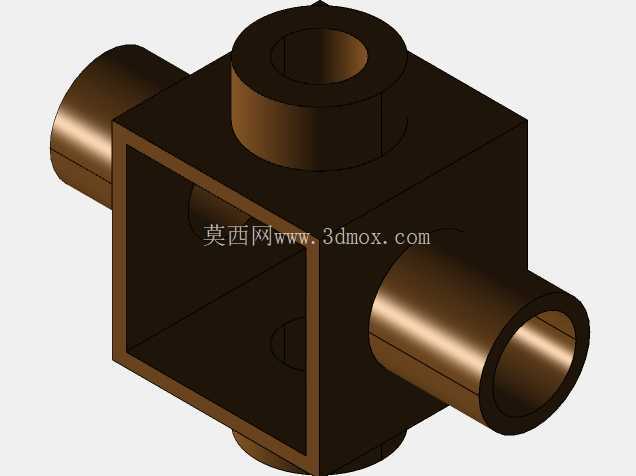

　　从结构设计逻辑来看，这个构件采用立方体作为主体基座，五个方向分别延伸出同轴的中空圆柱接口，其中四个接口沿水平十字方向分布，剩余一个接口沿垂直方向设置，所有接口的内孔与主体内部的中空腔体完全贯通，介质可以在五个接口之间自由流通，满足多支路同时汇流或者分流的使用需求。主体基座的中空腔体采用方形截面设计，相比圆形腔体，在同等通流截面积的前提下，方形结构的外壁平面更便于安装定位，在需要固定转接节点的场景下，可以直接依托基座的平面加装固定压块，不需要额外设计焊接安装耳，减少加工工序。

　　接口部分采用等外径圆柱设计，所有水平方向的接口伸出长度保持一致，垂直方向接口的伸出长度略短，适配不同方向的管路安装空间，避免某一方向管路过长与周边构件产生干涉。接口的内孔直径统一，保证各个支路的通流能力一致，不会出现某一方向通流截面突变导致的介质紊流、压降过大问题。接口的外壁预留了足够的轴向长度，既可以适配插接式软管的安装深度要求，也能满足卡套式硬管接头的螺纹加工预留量，不管是低压气动系统的快插连接，还是中低压液压系统的硬管连接，都能通过后续的接口二次加工适配对应的连接形式。

　　从安装边界来看，主体立方体的边长是整个构件的最大安装轮廓尺寸，所有方向的接口外端面到基座中心的距离相等，在做管路布局三维校核的时候，只需要以基座中心为基准点，向五个方向延伸对应接口长度的尺寸，就能快速确认构件的安装占用空间，不需要逐个核对复杂曲面的轮廓边界，能大幅提升管路布局的设计效率。基座的六个平面中，除了五个方向设置接口的平面，剩余一个平面为封闭平面，这个平面可以作为加工定位基准面，在数控加工阶段一次装夹就能完成五个接口内孔、外圆的精加工，保证各个接口之间的同轴度、垂直度形位公差满足设计要求，减少装夹次数带来的加工误差。

　　在实际选型应用中，这类一体式五通转接件适合用在管路节点空间有限、不适合过多接头拼接的场景，比如小型液压站的阀组周边管路排布、自动化设备的气动控制回路节点、实验台的流体管路分路等场景。设计时需要注意，主体壁厚要根据管路的工作压力做对应校核，低压气动场景下壁厚可以适当减薄降低构件重量，中低压液压场景则需要适当增加壁厚，同时在接口与基座的连接位置做圆角过渡，减少应力集中，避免长期承压后在连接位置出现开裂泄漏。另外接口的端面需要加工平整，保证管路连接后的密封面贴合度，如果是采用端面密封的连接形式，还可以在接口端面预留密封槽安装O型圈，进一步提升密封可靠性。

　　从建模逻辑来看，这个构件的建模过程可以先绘制立方体主体，拉伸切除出内部的方形中空腔体，之后在五个连接方向分别绘制圆柱接口的草图，拉伸生成实体后再切除出贯通的内孔，最后在接口与基座的连接位置添加过渡圆角，就能完成整体结构的建模。建模过程中需要注意各个接口的轴线要与对应基座平面保持垂直，所有内孔的相交位置要做适当的倒角处理，避免加工时出现清根困难的问题，同时减少介质流通时的阻力。如果需要做有限元承压分析，可以直接在模型基础上赋予对应材质参数，在各个接口内表面施加工作压力载荷，就能快速校核结构的应力分布，针对应力集中的位置调整壁厚或者过渡圆角尺寸，优化结构强度。
