PVC管道搭建有机醋反应堆原型结构

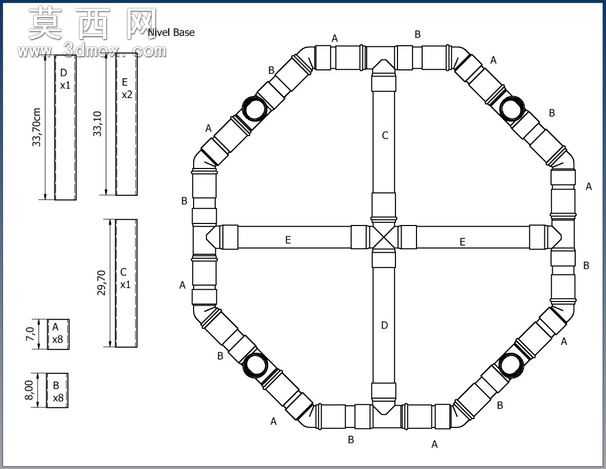

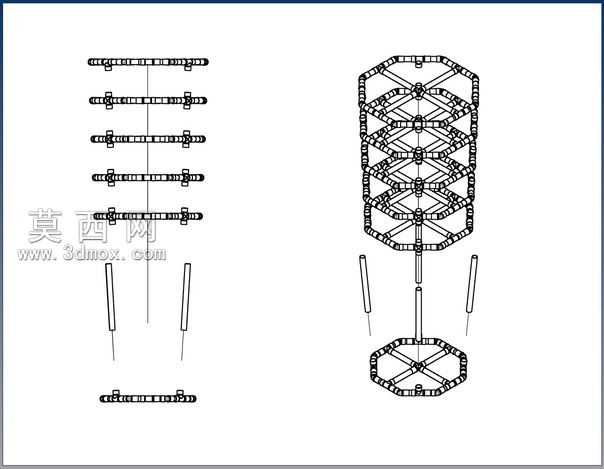

本作品为有机醋反应堆原型结构的三维建模成果，整体采用参数化建模思路完成搭建，核心结构依托标准PVC管道与配套连接管件进行模块化拼接设计，整体外轮廓为正八棱柱立式框架结构，适配小型作坊式有机醋发酵的空间布局需求。建模过程中先完成基础管件的参数化族库搭建，对不同规格的PVC直通、三通、弯头连接件做了精准尺寸还原，确保管件拼接处的公差匹配，避免出现装配干涉问题。整体框架沿竖直方向设置七层环形支撑结构，每层环形结构由八段等长直管道通过45度弯头首尾拼接，形成规整的正八边形轮廓，层与层之间通过八根竖直通长管道做等距定位支撑，同时在框架中心设置竖直主管道，每层环形支撑通过径向三通连接件与中心主管道连通，形成完整的流体通路网络。渲染阶段采用哑光深棕色调模拟PVC管道的基础材质，在管道拼接的连接节点处做了黄黑警示色的分色处理，既还原了原型的外观标识特征，也强化了结构节点的视觉辨识度，背景采用深灰色哑光地面配合柔和的环境漫反射光照，突出框架结构的空间层次感与通透感。设计思路上充分考虑原型的验证属性，所有管件均采用市面通用标准规格，无需定制加工即可完成实物搭建，框架的镂空结构既可以降低整体自重，也能为发酵过程提供充足的通风与光照接触条件，中心主管道可作为物料循环、菌种投放或者测温探头的布设通道，多层环形支撑可用于挂载发酵载体、布设喷淋管路或者固定温度监测组件，整体结构拆装便捷，可根据实际发酵需求灵活调整层高或者增减环形支撑层数，适配不同规模的有机醋发酵原型测试需求，结构受力均匀，立式布局占地面积小，适合小批量试生产阶段的工艺验证使用。
