复古辐条式实木传动轮三维设计

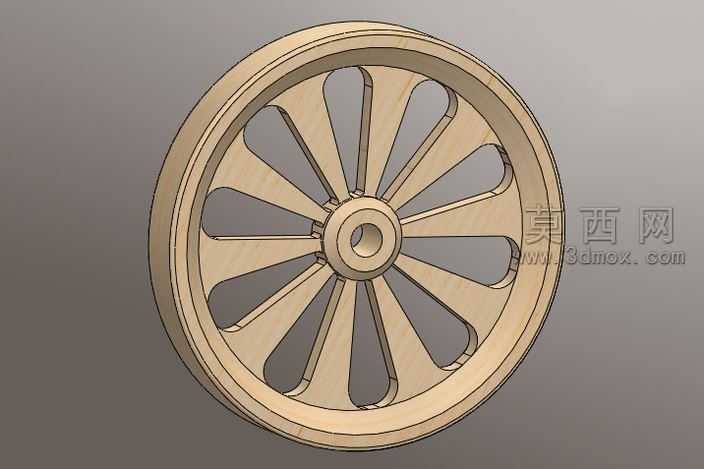

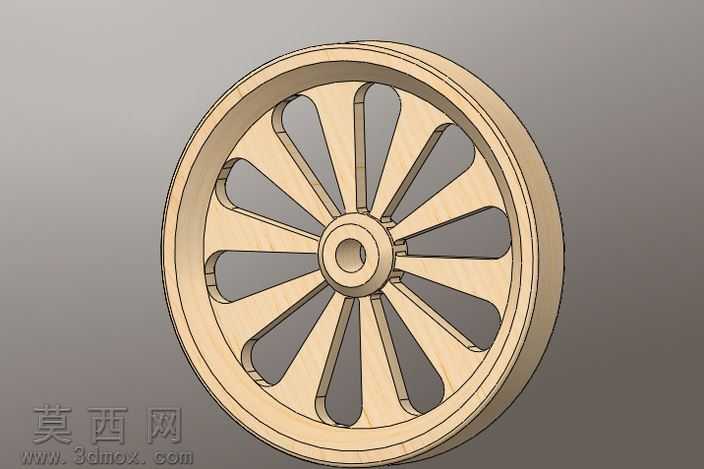

本作品为复古辐条式实木传动轮的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以中心轮毂为基准定位，绘制轮轴安装孔的同心圆轮廓，通过拉伸凸台命令生成带轴孔的轮毂基体，轴孔处预留标准安装间隙，适配对应直径的传动轴装配需求。轮缘部分采用双凸缘结构设计，通过两次不同直径的同心圆拉伸生成带限位挡边的轮体外圈，挡边高度经过合理测算，可避免轮体运行时出现侧向滑脱问题。辐条部分采用均匀放射式布局，总计12根等宽弧形辐条沿轮毂圆周等角度分布，建模时先绘制单根辐条的弧形轮廓草图，通过拉伸生成单根辐条实体后，利用圆周阵列命令完成全部辐条的均匀排布，每根辐条与轮毂、轮缘的衔接处均做了圆角过渡处理，消除尖锐棱角的同时优化了应力传递路径，避免实木构件在受力时出现应力集中开裂的问题。材质渲染阶段选用浅橡木纹理材质，还原实木构件的自然质感，纹理方向沿辐条、轮缘的受力走向排布，贴合真实木构件的加工纹理逻辑，渲染时添加柔和的环境漫反射光，清晰呈现轮体各部分的结构层次与曲面过渡效果，轮毂中心的轴孔内壁做了哑光金属质感的衬层渲染，模拟真实木轮轴孔处的耐磨衬套结构。设计思路上参考了传统木制车轮的经典结构，同时结合现代机械传动的受力需求优化结构比例，轮体直径、辐条宽度、轮毂厚度的参数均经过受力合理性推演，既保留了复古木轮的外观特征，又满足轻型传动场景的结构强度要求，轮体整体为对称式回转结构，建模全程采用参数化尺寸驱动，可根据实际使用场景快速调整轮径、辐条数量、轴孔直径等核心参数，适配不同的安装使用需求，各部件的衔接处均做了贴合实木加工工艺的结构设计，可直接对接实木开料、打磨、组装的生产流程，具备实际落地制作的可行性。
