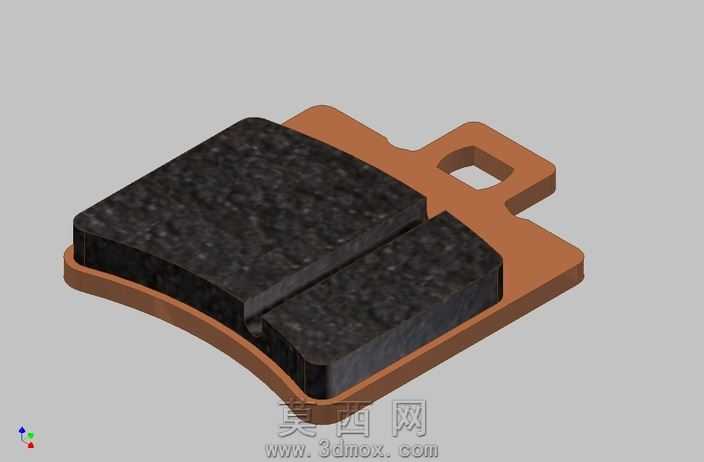

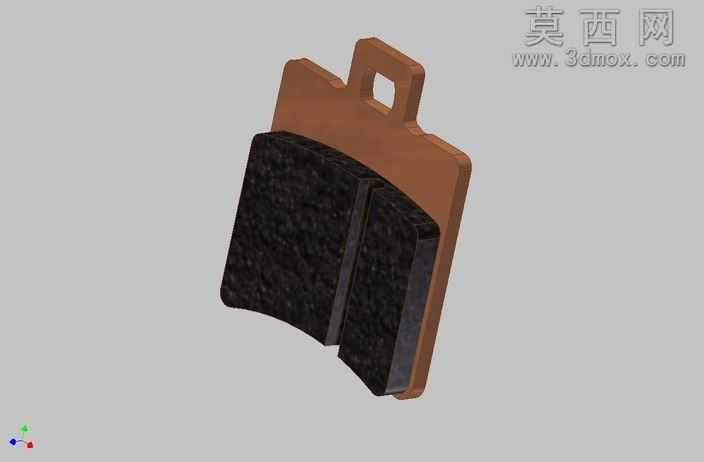

本田摩托车制动刹车片三维设计作品

本作品为适配本田摩托车的制动刹车片三维建模成果，建模阶段严格参照实车部件的测绘尺寸完成比例校准，依托三维建模软件的参数化设计功能，先完成钢背基底的轮廓绘制，通过拉伸、切剪等基础特征命令构建出钢背的安装定位凸耳、卡槽结构，精准还原钢背边缘的弧度与安装孔位的位置公差，确保后续装配时可与摩托车制动卡钳完美适配。摩擦块部分采用分体式双块结构建模，分别绘制两块摩擦材料的轮廓后，通过布尔运算与钢背完成贴合装配，还原摩擦块表面的粗糙纹理质感，建模过程中对摩擦块与钢背的贴合面做了共面处理，保证两者结合处无错位、无间隙，符合实际产品的压装工艺要求。渲染阶段针对不同部件赋予对应材质，钢背部分赋予棕褐色金属烤漆材质，调整材质的粗糙度、反光度参数，还原金属基底表面的哑光烤漆质感，同时在凸耳、边缘位置添加细微的磨损质感，提升模型真实度；摩擦块部分赋予高粗糙度的复合摩擦材料材质，添加颗粒状纹理贴图模拟摩擦材料内部的纤维、颗粒混合结构，调整材质的漫反射参数让摩擦块呈现深黑偏灰的真实色泽，避免塑料感。结构设计上充分考量刹车片的实际功能逻辑，钢背的定位凸耳尺寸严格匹配卡钳的安装槽宽度，摩擦块的弧形轮廓完全贴合摩托车刹车盘的曲面弧度，两块摩擦块之间的预留间隙也参照实车产品做了等比例还原，保证制动时摩擦块受力均匀，不会出现偏磨问题。整体建模过程全程遵循工业零部件的设计规范，所有倒角、圆角特征都按照实际生产的工艺要求添加，避免出现尖锐棱角，既还原了产品的外观形态，也完整复现了部件的装配结构与功能逻辑，可用于摩托车配件的教学演示、维修参考以及改装方案的可视化验证。
