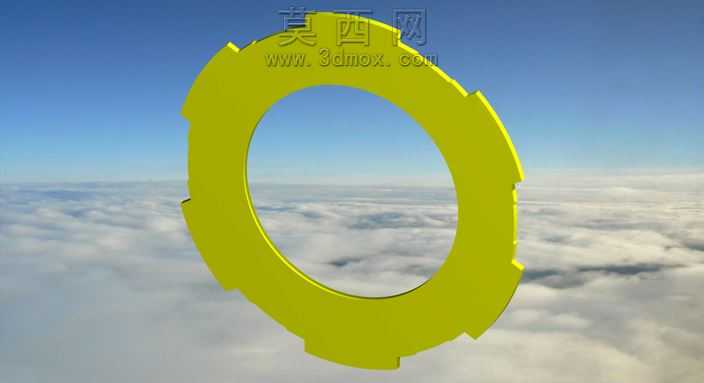

本作品为离合器配套外摩擦片三维建模作品,建模过程围绕摩擦片的实际功能需求展开,首先梳理摩擦片在离合器总成中的装配定位关系,明确其作为动力传递、摩擦制动核心零件的结构要求。建模初期先绘制中心基准轴与基准平面,以中心轴线为定位基准绘制摩擦片的内外环形轮廓,内圈为光滑整圆结构,用于匹配离合器内毂的装配定位,保证摩擦片工作时的同轴度,避免运转过程中出现偏磨、抖动问题。外圈根据装配卡槽的配合需求,均匀分布多个凸起外齿结构,每个齿的轮廓、尺寸、倒角都经过参数化约束,保证齿形与离合器外槽的配合间隙合理,既能够顺畅滑动实现离合动作,又不会因间隙过大产生传动冲击。建模过程中对摩擦片的本体厚度进行精准设定,匹配摩擦副的设计间隙要求,同时对所有棱边添加符合工艺要求的倒角与圆角,去除尖锐棱角,避免应力集中导致的零件开裂,也减少装配过程中的磕碰损伤。材质设定阶段,根据摩擦片的实际工作工况,为模型赋予符合摩擦材料特性的外观材质,主体采用醒目的摩擦材料专用黄色质感,调整材质的粗糙度、反光度参数,还原粉末冶金摩擦材料的哑光表面质感,渲染阶段采用高空云层作为背景环境,添加柔和的环境光与定向光源,突出摩擦片的环形轮廓与外齿结构细节,让模型的结构层次清晰可见。设计过程中充分考虑摩擦片的工作受力特性,环形本体的厚度均匀一致,保证摩擦面的平面度要求,确保结合时摩擦面能够完全贴合,传递额定扭矩不打滑;外齿的分布角度、齿形弧度都经过反复校核,保证换挡、离合过程中齿部受力均匀,不会出现局部应力过大导致的断齿问题。整体模型参数化特征清晰,所有尺寸都可根据不同型号的离合器参数进行快速调整,适配不同排量、不同扭矩等级的传动系统使用需求,结构完全符合机械设计规范,可直接用于装配验证、工程出图、运动仿真等后续设计环节,能够直观展示外摩擦片的结构形态与装配特征,为离合器总成的设计优化提供精准的三维模型支撑。
