矿用输送机配套刮料板三维结构设计

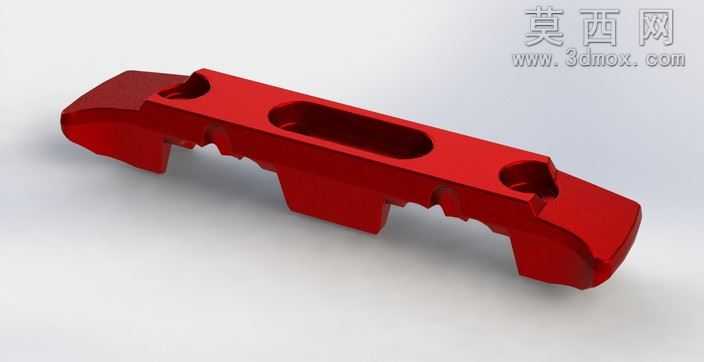

本模型为矿用刮板输送机配套的刮料板构件，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，对构件的每一处结构细节都做了精准还原。从整体结构来看，该刮板采用长条形对称式主体布局，两端做了圆弧过渡的包边设计，可有效降低运行过程中与输送机槽体的磕碰磨损，主体中部开设长圆形减重槽，在保证结构强度的前提下尽可能降低构件自重，减少输送机运行的负载消耗。主体上分布的两处沉头安装孔，用于将刮板固定在输送链条的连接座上，孔位周边做了加厚凸台处理，避免安装紧固时应力集中导致构件开裂；刮板底部设置多道阶梯状卡合齿结构，可与链条连接座实现精准卡接定位，防止设备运行过程中刮板出现移位、偏转的问题，刮板下沿的工作边做了加厚耐磨处理，适配煤矿输送场景下高磨蚀性物料的刮送需求。材质设计上模拟了矿用设备常用的高强度耐磨合金钢质感，渲染阶段采用哑光金属材质搭配红色工业防护漆面效果，通过光影调整突出构件的棱边结构与曲面过渡细节，清晰展现各部位的壁厚变化与装配特征。设计过程中充分考虑了刮板的实际工况需求，对易磨损部位做了结构强化，对非受力区域做了减重优化，整体结构兼顾了结构强度、安装便捷性与使用寿命，可直接用于刮板输送机的装配仿真、工况模拟以及零部件加工参考，模型同时导出了STEP、IGES等通用三维格式，可适配多数主流三维软件打开编辑，满足不同场景下的使用需求。
