ADM114电源变压器安装防护外壳结构

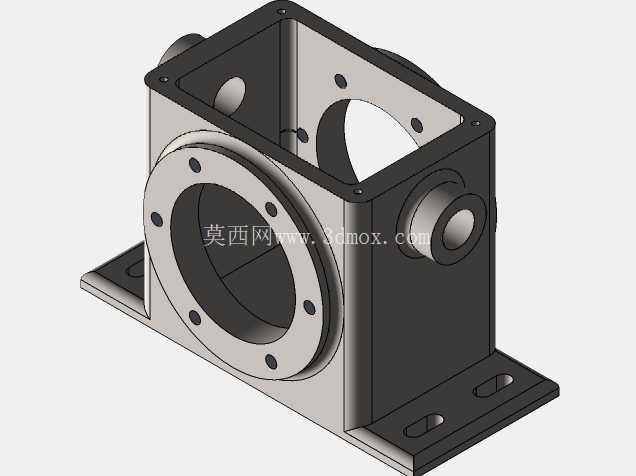

　　这款壳体结构主要面向小功率电源变压器的装配防护场景，在工业控制板卡供电、小型机电设备内置电源模块、低压配电支路隔离变压等工况中都能适配，核心作用是为内部的变压器绕组、铁芯、接线端子提供物理防护，同时兼顾安装固定、接口对位、电磁屏蔽的多重需求。从结构设计逻辑来看，整体采用箱式开放式框架搭配侧装法兰的布局，没有做全封闭的密封设计，主要考虑到小功率变压器工作时的自然散热需求，框架边缘预留的螺栓孔位用于拼接侧盖板，可根据实际使用场景选择加装防尘盖板或者直接裸露框架，适配不同洁净度的安装环境。

　　底部的安装底座采用外翻折边设计，折边上开有两个长圆形安装腰孔，腰孔的长度方向预留了3mm左右的安装调节余量，能抵消安装面的孔位加工误差，不需要在装配时二次扩孔，降低现场安装的加工难度，底座折边的折弯半径取1.2mm，匹配1.5mm厚冷轧钢板的折弯工艺要求，不会出现折弯开裂的问题。正面的大直径法兰接口是主要的接线输出侧，法兰端面上均匀分布8个M3螺纹安装孔，孔位分度圆直径与常规的航空插头、接线端子座的安装尺寸完全匹配，法兰面的平面度控制在0.1mm以内，保证外接端子安装后不会出现缝隙，避免粉尘从接口位置进入壳体内部。

　　壳体的另外两个相邻侧面也开有圆形通孔，其中一侧的通孔直径较小，用于穿入电源输入线缆，孔边缘做了翻边处理，翻边高度1.5mm，可加装橡胶护线圈，避免穿线时线缆绝缘层被钢板锐边割破，另一侧的通孔用于安装状态指示灯或者调压旋钮，孔位周边预留了两个小直径定位孔，方便外接元器件的快速对位。壳体的四个角柱采用折弯一体成型结构，角柱内侧预留了凸台，凸台上攻有M4的螺纹孔，用于固定内部的变压器安装支架，支架的安装高度距离壳体底部22mm，能让变压器底部与壳体底座之间留出足够的走线空间，同时避免变压器工作时的振动直接传递到安装底座上，降低整机的振动噪音。设计时特意将所有外露的棱边都做了R0.5mm的倒钝处理，不会在装配调试时划伤操作人员，壳体的壁厚统一取1.5mm，在保证整体结构刚度的前提下尽可能控制重量，整体重量控制在0.6kg左右，单人即可完成装配作业。从安装边界来看，壳体整体的长宽高尺寸控制在120mm100mm95mm范围内，不会占用过多的设备内部安装空间，底部安装孔的中心距为80mm，匹配市面上常规的DIN导轨安装板或者设备内部安装梁的孔位规格，不需要额外设计转接板。

　　在实际选型使用时，可根据内部变压器的功率大小调整壳体侧壁的通风孔数量，如果是用于高湿多尘的工况，可在框架外侧加装1mm厚的钢板盖板，盖板与框架之间粘贴EVA密封胶条，就能达到IP54的防护等级，满足户外小型配电设备的使用要求。结构设计时充分考虑了钣金加工的工艺性，所有的折弯工序都可以在普通数控折弯机上一次完成，不需要额外的焊接工序，拼接位置全部采用螺栓连接，后期拆解维护时不需要破坏壳体结构，内部元器件的更换效率比焊接壳体提升60%以上。壳体表面可根据使用需求做喷塑、镀锌或者阳极氧化处理，喷塑层厚度控制在60-80μm，既能提升壳体的防腐蚀能力，也能起到一定的电磁屏蔽作用，降低变压器工作时的电磁辐射对周边控制电路的干扰。
