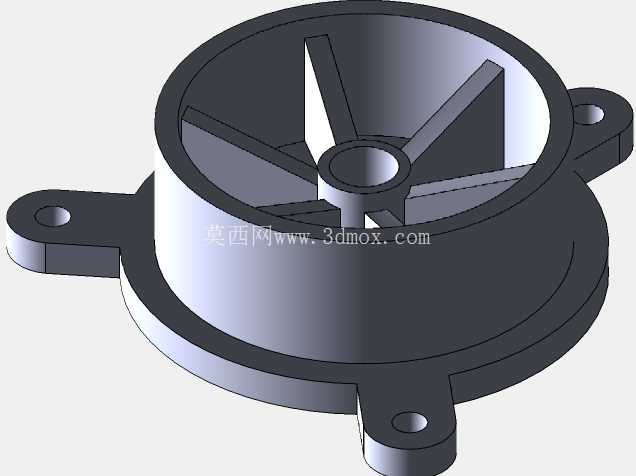

带安装耳的圆形内部辐条支撑壳体结构

　　在低压小功率电源类设备的结构配套设计中，这类带侧置安装耳的圆形腔体支撑件，是适配小型电源变压器装配的核心定位构件，日常多应用在桌面式工控供电模块、小型家电内置电源单元、教学实验用电源模组这类对安装空间有紧凑要求的场景里。从实际装配逻辑来看，这个构件的核心作用是为变压器的磁芯绕组提供稳定的包覆定位空间，同时通过自身的结构强度，抵消绕组工作时产生的微幅振动，避免长期运行后绕组移位引发的电气间隙不足问题。

　　设计之初首先要匹配的是内部绕组的外径尺寸，腔体的内壁预留了均匀的装配间隙，既不会因为间隙过大导致绕组在腔体内晃动，也不会因为间隙过小造成装配时的绝缘层刮擦损伤。腔体内部的十字辐条结构并非随意设置，每一条辐条的厚度都经过受力核算，辐条交汇的中心凸台是用来定位绕组中心的骨架轴，确保绕组装入后整体的同轴度偏差控制在合理范围内，避免因为偏心导致的磁路不对称，进而降低空载运行时的异常噪音。三个均匀分布在腔体外侧的安装耳，每个耳片上都预制了沉头安装孔，孔位的分布角度经过测算，能保证构件固定在设备基板上后，受力均匀分散，不会因为单侧受力出现腔体变形。耳片与腔体侧壁的衔接处做了圆弧过渡处理，避免应力集中导致的安装时耳片断裂，这一点在批量装配的流水线场景中尤为重要，能有效降低装配环节的零件损耗率。

　　腔体的侧壁高度是根据绕组的叠厚来确定的，刚好能将整个绕组完全包覆在腔体内，侧壁的壁厚选择兼顾了绝缘防护需求和散热需求，既可以作为绕组与外部金属构件之间的绝缘隔离屏障，也不会因为壁厚过厚影响绕组工作时的热量向外散发。腔体底部的翻边结构是用来贴合设备安装基板的，翻边的平面度有严格要求，装配后能与基板完全贴合，避免出现缝隙导致的灰尘、潮气侵入腔体内部，影响绕组的绝缘性能。

　　在实际选型适配时，需要重点核对几个安装边界参数：首先是三个安装耳的孔中心距，要与设备基板上的预制安装孔位完全匹配，避免出现无法对位安装的问题；其次是腔体的整体外径，要确认基板上的预留安装空间足够，不会和周边的电容、接线端子等其他元器件产生干涉；另外腔体内部的辐条高度不能超过绕组骨架的中心孔深度，否则会出现绕组无法完全落位的情况，导致装配后整体高度超出设计预期。

　　从结构优化的角度来看，这类构件如果采用注塑工艺生产，辐条与腔体侧壁的连接处要做适当的拔模斜度处理，方便生产时的脱模，同时不会影响内部的装配尺寸精度。如果是采用金属冲压工艺制作，则要注意耳片沉头孔的冲压深度，不能因为冲压导致耳片背面出现凸起，影响与安装基板的贴合度。在实际的三维建模过程中，要重点关注各个衔接处的圆角处理，避免出现尖锐棱角，一方面是防止装配时划伤操作人员的手部，另一方面也能减少应力集中点，提升构件的整体抗冲击性能。这类构件虽然结构不算复杂，但作为电源变压器的配套支撑结构，每一处尺寸的设计都直接影响到整个电源模块的运行稳定性，建模时需要反复核对装配关系，确保各个配合面的尺寸公差符合装配要求，避免出现生产后无法装配的问题。
