双筒铰接支撑连接臂结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:895416
  • 双筒铰接支撑连接臂结构设计

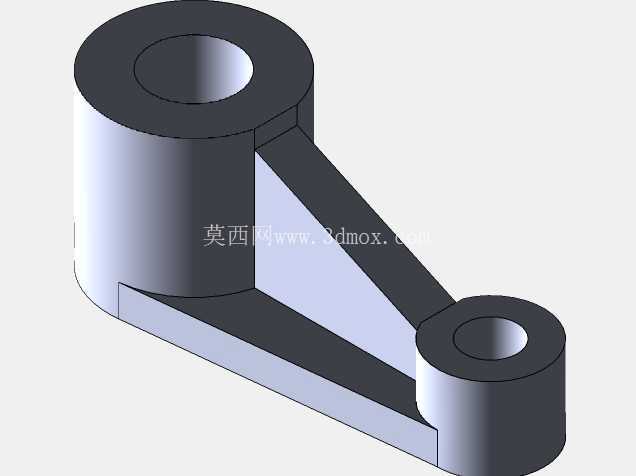

  该结构属于典型的铰接式支撑连接构件,在各类轻载传动、支撑定位机构中应用广泛,常见于小型自动化设备的连杆传动单元、工装夹具的定位支撑模块、教学实验台的铰接传动组件中,核心作用是实现两个转动副之间的刚性连接,同时传递扭矩、承受径向与轴向的复合载荷,保证两个铰接点之间的相对位置精度,避免传动过程中出现结构形变导致的运动卡滞。从结构设计逻辑来看,该构件采用两端同轴筒状铰接座加中间斜向加强筋的布局,两端的筒状结构为铰接安装位,内孔用于穿装铰接销轴,可分别与固定端支座、活动端执行构件形成转动副,两个筒体内孔的平行度公差需要控制在0.02mm以内,才能保证销轴装配后转动顺畅无别劲,避免长期运行出现销轴偏磨、异响的问题。

  中间的连接臂采用变截面斜向支撑结构,并非等厚度直臂设计,靠近大直径筒体的位置臂厚更大,向小直径筒体方向逐步过渡收窄,同时在臂身与两个筒体的衔接位置设置了三角形加强筋,筋板厚度与臂身主体厚度保持一致,这种设计可以在控制整体重量的前提下,最大化提升结构的抗弯曲、抗扭转载荷能力,避免在承受偏载时臂身出现弯折变形。从安装边界来看,大直径筒体的轴向长度大于小直径筒体,适配不同安装空间的支座宽度,大端内孔直径更大,可承载更高的径向载荷,通常作为固定端铰接位使用,小端内孔直径更小,作为活动端与执行构件连接,两个筒体的端面都设计有微小的倒角,既可以去除机加工毛刺,也能在装配时起到导向作用,方便销轴快速穿入,同时避免装配过程中刮伤配合件的安装面。

  在实际应用场景中,这类连接臂不需要承受过大的冲击载荷,多用于运动行程固定、载荷平稳的铰接传动场景,比如小型物料分拣机构的摆臂连接、检测设备的探头支撑摆臂、教学演示教具的传动连杆等,设计时需要重点校核两个铰接孔的中心距公差,中心距的误差会直接影响末端执行件的运动行程精度,通常中心距公差需要控制在±0.05mm范围内,才能保证传动位置的准确性。结构的材质选择通常根据载荷等级确定,轻载场景下可以选用6061铝合金加工,通过阳极氧化提升表面耐磨性,载荷稍大的场景可以选用45号钢调质处理,表面做发黑防锈处理,两个筒体内孔的表面粗糙度需要达到Ra1.6,保证与销轴转动配合时的磨损量处于合理范围,延长构件的使用寿命。

  在建模过程中,需要重点处理筋板与筒体、臂身的衔接圆角,所有衔接位置都设置了R2-R3的过渡圆角,避免应力集中,尤其是在交变载荷作用下,直角衔接位置很容易出现应力集中导致的裂纹,过渡圆角的设计可以有效分散应力,提升结构的疲劳强度。整个构件没有多余的冗余结构,所有结构特征都服务于铰接连接、载荷传递的核心功能,没有设置额外的安装螺纹孔、定位槽等特征,属于通用性较强的基础铰接连接构件,可根据实际使用场景在筒体端面或者臂身位置二次加工定位特征,适配不同的安装需求。
