电源变压器用多孔定位工装垫结构设计

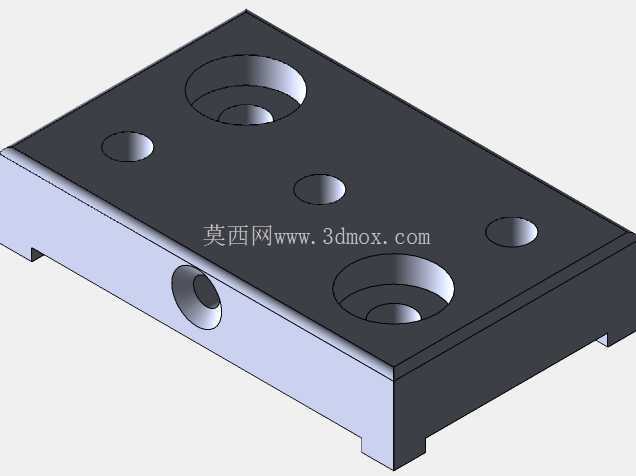

　　在电源变压器的组装与测试工位中，这类工装垫是工位治具里的基础承载部件，主要用于变压器铁芯、绕组组件装配过程中的垫高与定位，避免装配过程中组件直接接触工作台面造成绝缘层划伤，同时通过预设的孔位实现组件的快速对位，减少装配时的反复调整时间。从结构上看，该垫块采用矩形块状主体设计，主体厚度根据常规小型电源变压器的装配间隙设定，底部两侧设置有凸起的定位边，可直接卡入工作台面的T型槽或者工装底板的定位槽内，安装时无需额外打表找正，推入即可完成初步固定，大幅缩短工位换型的准备时间。

　　垫块上表面分布有两类孔位，其中两处大尺寸沉孔为锁紧固定孔，沉孔深度与内六角圆柱头螺钉的头部高度匹配，锁紧后螺钉头部不会高出垫块平面，避免放置变压器组件时出现干涉；其余三处小尺寸通孔为定位销孔，可根据不同型号变压器的底座安装孔位，选配对应直径的圆柱销实现快速定位，销孔的位置公差控制在±0.02mm范围内，能够满足小型电源变压器装配时的同轴度要求。垫块侧面设置的横向通孔为起吊或者辅助顶出孔，当垫块与工装底板配合过紧时，可使用圆棒穿入该孔将垫块撬出，也可在重型变压器装配时穿入吊杆实现垫块的整体吊装转移。

　　设计这类垫块时，首先要考虑的是工作面的平面度要求，上表面平面度公差需控制在0.03mm以内，避免放置变压器组件时出现倾斜，影响绕组与铁芯的装配同轴度；其次是孔位的位置度，沉孔与底部定位边的相对位置需要和标准工装底板的孔系匹配，保证同规格垫块可以直接互换，无需重新配做连接孔。材质选择上，这类垫块通常采用45号钢经调质处理后表面发黑，既保证足够的结构强度，长期承受变压器组件的压力不会出现变形，又能通过发黑处理提升表面防锈能力，适配车间多油污、多粉尘的工作环境。在实际使用场景中，这类垫块常成对使用，分别支撑变压器底座的两端，通过调整不同垫块的组合高度，可适配不同中心高的变压器装配需求，也可在垫块与工作台面之间增加薄铜皮，微调支撑面的水平度，满足高精度装配的要求。垫块的边角处均做了C1倒角处理，避免装配过程中尖锐边角划伤操作人员或者变压器的绝缘外壳，所有孔位的孔口也做了0.5mm的倒角，去除钻孔产生的毛刺，防止螺钉或者定位销装入时出现卡滞。

　　从安装边界来看，该垫块的长度与宽度尺寸适配常见的200mm以内规格的小型电源变压器，底部定位边的宽度与标准12mm槽宽的工装平台匹配，不需要额外改造工作台即可直接投入使用，上表面的孔位间距覆盖了常见EI型、CD型小型电源变压器的底座安装孔距，无需重新加工孔位即可适配十几种常规型号的变压器装配作业。在变压器的耐压测试工位，这类垫块还可作为绝缘支撑使用，将变压器垫高后与工作台面形成足够的绝缘间隙，避免测试过程中出现漏电击穿的问题，此时垫块表面可额外粘贴一层环氧玻璃布板，进一步提升绝缘性能，满足高压测试的安全要求。日常维护时，这类垫块仅需要定期清理表面的铁屑与油污，检查定位销孔是否出现磨损，当孔位磨损量超过0.05mm时及时更换，即可保证长期使用的定位精度，整体结构简单可靠，没有易损的活动部件，使用寿命通常可达5年以上，是变压器装配与测试工位中通用性极强的基础工装部件。
