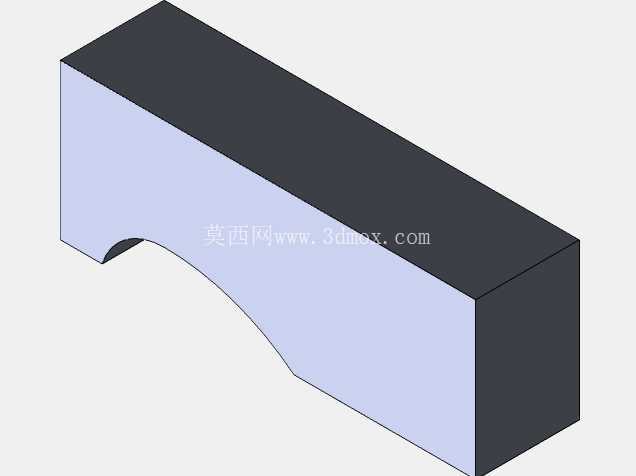

带弧形缺口长方体电源变压器结构件

　　在低压配电终端、小型工控设备内置电源模块的场景里，这类带弧形缺口的长方体结构件是电源变压器的核心支撑与防护壳体，日常接触到的桌面式工控电源、小型实验台供电模块、学生实训用电源装置里，都能见到这类结构的身影。它的核心作用是包裹变压器内部的铁芯与绕组，一方面为内部电磁组件提供刚性防护，避免装配、运维过程中磕碰损伤漆包线绝缘层，另一方面通过自身的结构限位，让绕组与铁芯在壳体内保持稳定位置，降低设备运行振动带来的绕组位移风险，避免出现匝间短路、引脚脱焊这类常见故障。

　　从结构设计逻辑来看，这个零件采用长方体基础构型，是为了最大化适配常规电源模块的矩形安装空间，设备内部的电源仓大多为规则矩形腔体，直边结构可以充分利用仓内空间，减少无效空间占用，提升设备内部的空间利用率。侧面的弧形缺口并非装饰性设计，实际应用中这个位置是为了避让变压器的出线端或者相邻电路板上的凸起元件，比如整流桥堆、滤波电容这类高度略超板面的元件，弧形过渡相比直角缺口能更好地分散应力，避免壳体在注塑或者机加工过程中出现应力集中开裂的问题，同时弧形边缘不会划伤出线的绝缘护套，降低布线时的绝缘破损风险。

　　尺寸设计上，这类零件的长宽高比例通常适配对应功率等级的变压器铁芯规格，比如常见的10W-20W小型电源变压器，壳体长度一般控制在60-80mm区间，宽度30-40mm，高度25-35mm，安装边界预留0.5-1mm的装配公差，既可以保证壳体顺利卡入电源仓的安装位，又不会因为间隙过大出现运行晃动。壳体的壁厚通常设置在1.5-2mm，这个厚度区间既能满足结构强度要求，承受内部绕组与铁芯的重量，又不会过度占用空间，同时兼顾注塑成型的工艺性，避免壁厚不均导致的缩水、翘曲变形问题。

　　实际装配过程中，这个结构件的内侧会设置若干个细小的定位筋条，对应铁芯的叠片缺口位置，装配时铁芯可以顺着筋条滑入壳体内，不需要额外打胶就能实现初步定位，提升装配效率。底部通常会预留两个或者四个安装孔位，对应电源仓内的螺柱位置，通过M2或者M2.5的小螺丝就能完成壳体固定，安装孔位周边会做局部加厚处理，避免螺丝锁附时出现柱位断裂的问题。弧形缺口的边缘会做0.3mm左右的圆角处理，一方面是去除加工毛刺，避免装配工人划伤手，另一方面是给出线的线束留出足够的弯曲空间，避免线束直角弯折导致的线芯断裂。

　　从工程应用的角度看，这类结构件看似简单，实则需要兼顾电磁兼容、装配工艺、散热需求多方面的要求。壳体材质通常选用阻燃ABS或者电木材质，阻燃等级达到V0级，避免变压器过载发热时出现壳体引燃的风险，同时材质本身具备一定的绝缘性能，可以作为绕组与外部金属结构之间的绝缘屏障，减少电磁泄漏。长方体的顶面为平面结构，可以贴合电源模块的上盖，辅助传导变压器运行时产生的热量，避免热量在壳体内积聚，弧形缺口的位置也能形成一定的空气对流通道，让内部的热量顺着缺口位置散出，提升变压器的长时间运行稳定性。

　　在实训教学场景中，这类零件也是机械建模、电源装配课程的典型案例，因为它涵盖了基础拉伸、切除、圆角、筋特征这些常用的建模命令，同时需要结合实际装配需求考虑公差、工艺性问题，不是单纯的几何构型练习，能让学习者理解建模过程中每一个特征对应的实际工程意义，避免出现只追求外观形状、忽略实际装配与使用需求的问题。很多初学者在建模这类零件时，容易忽略缺口处的应力集中问题，直接做直角切除，实际生产中这样的结构在受外力冲击时很容易从直角位置开裂，而弧形过渡的设计就能很好地解决这个问题，这也是结构设计中细节决定可靠性的典型体现。
