施耐德三极微型断路器6A-63A结构模型

　　在低压配电终端的设计选型环节，三极微型断路器是三相末端配电回路里最常用的保护元件，这款适配6A到63A额定电流范围的施耐德款3P MCB，日常会出现在工业厂房的动力配电箱、楼宇三相配电竖井、设备配套的电控柜内部，负责对三相交流回路做过载与短路保护，当回路里出现电流超过额定阈值的过载工况，或是发生相线间、相线对地的短路故障时，它能快速脱扣切断回路，避免线路过热起火、后端用电设备烧毁的问题，同时也能作为回路的隔离开关，在设备检修时提供明显的断开点，保障运维人员的操作安全。

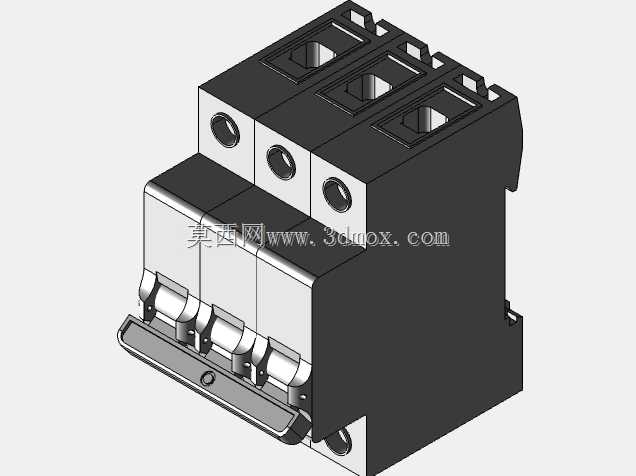

　　从结构设计的角度看，这款三极断路器采用三个单极模块拼接的一体化结构，三个极的操作手柄通过联动机构实现同步分合，避免单极分断导致的三相缺相运行问题，外壳采用阻燃级热固性塑料注塑成型，表面做了哑光防滑处理，进出线端的接线端子采用带压线板的螺钉锁紧结构，能适配不同线径的铜导线，端子上方设计了防误触的绝缘挡板，避免接线或运维时误碰带电部位引发触电风险。操作手柄的行程做了明确的分合位置标识，合闸时手柄处于上方位置，分闸时处于下方位置，脱扣跳闸时手柄会停在中间位置，运维人员能快速判断回路的故障状态。

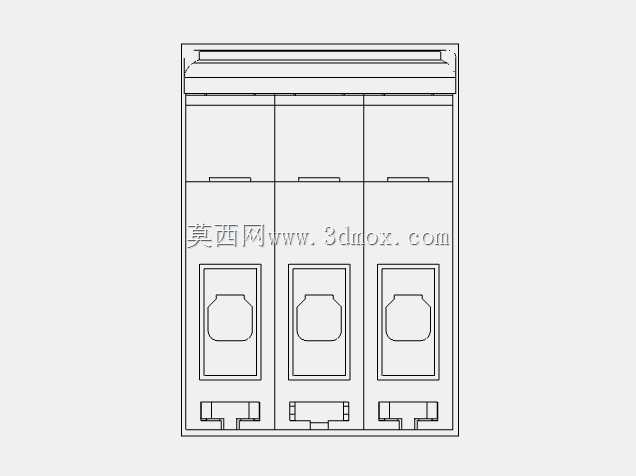

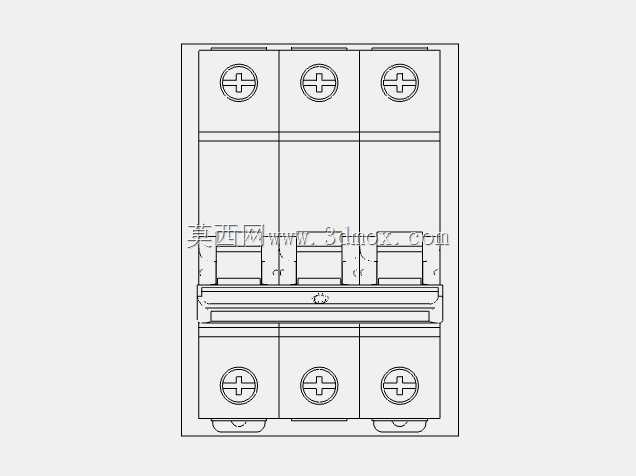

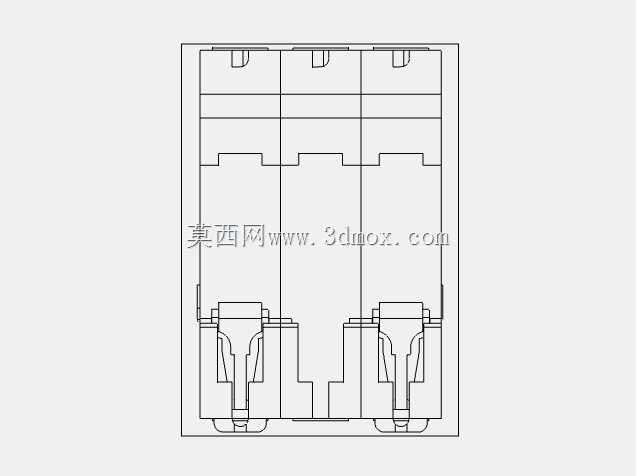

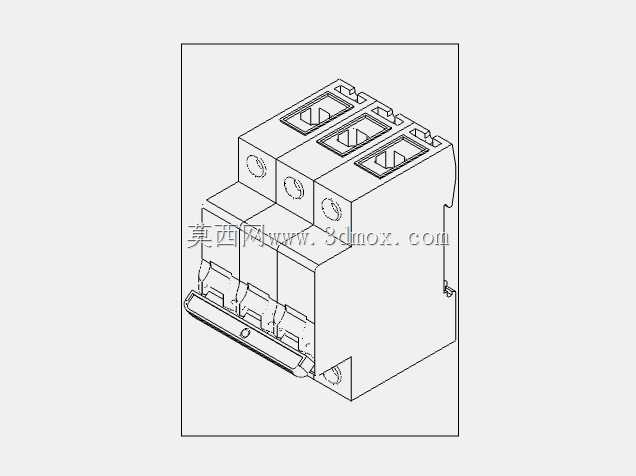

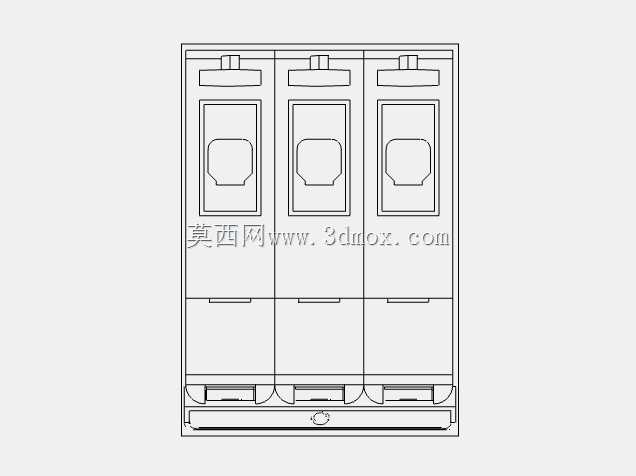

　　建模过程中需要重点关注安装边界的尺寸匹配，这类标准导轨安装的断路器，背部的卡扣结构完全适配35mm标准DIN导轨，卡扣的弹性间隙做了合理预留，既能保证卡入导轨后不会因为设备振动松脱，也能让运维人员用一字螺丝刀撬动卡扣时快速完成拆卸。三个极的进出线接线孔中心距严格按照行业通用的模数化尺寸设计，单极宽度为18mm标准模数，三极总宽度为54mm，和同模数的隔离开关、漏电附件、浪涌保护器能实现并排无间隙安装，不会出现尺寸干涉。断路器的前端操作面突出导轨安装面的距离、进出线端的接线空间预留，都要匹配常规配电箱的门体开合距离，避免关箱门时顶住操作手柄，同时要保证接线时螺丝刀能有足够的操作空间，不会因为空间不足导致接线不到位。

　　内部的脱扣机构设计上，模型还原了热脱扣与磁脱扣的双层保护结构，热脱扣部分依靠双金属片受热弯曲的特性实现过载反时限保护，电流过载倍数越大，脱扣速度越快；磁脱扣部分依靠电磁线圈的吸力实现短路瞬时保护，当短路电流达到脱扣阈值时，衔铁吸合带动脱扣机构动作，在毫秒级时间内切断回路。灭弧室的栅片结构也做了细节还原，分断时产生的电弧会被栅片切割成多段短弧，快速冷却熄灭，避免电弧持续烧蚀触头，提升断路器的分断寿命。

　　在实际工程应用里，这类6A到63A的三极微断，会根据后端负载的额定电流匹配对应额定值的型号，6A、10A的规格多用于小功率三相仪表、小型风机类负载，20A、32A多用于三相插座回路、小型三相电机类负载，40A、63A多用于配电箱进线回路、大功率三相加热类负载。建模时还原的所有安装尺寸、外形细节，都能直接用于配电盘的布局布线设计，设计师在做电控柜三维布局时，可以直接调用这个模型核对柜内的安装空间、走线间隙，提前排查不同元件之间的干涉问题，避免实际装配时出现尺寸不匹配的返工问题，同时也能用于配电系统的可视化展示，让施工人员、运维人员更直观地理解回路的配置情况。
