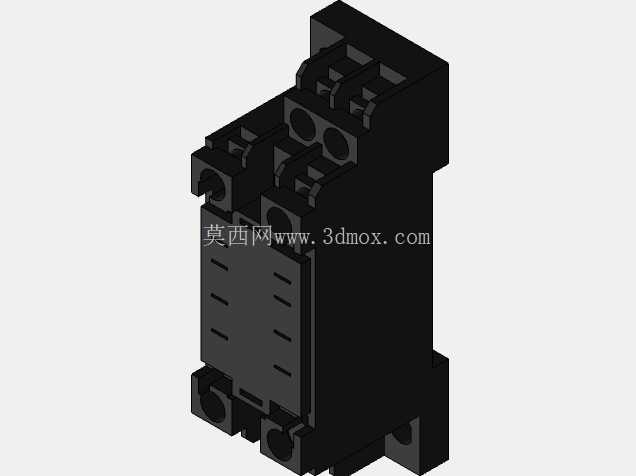

PYF08A八脚继电器配套底座结构设计

项目分类:变压器/电感器 发布时间:2025-01-13 ID:899960
  • PYF08A八脚继电器配套底座结构设计

  在低压电气控制回路的搭建过程中,继电器底座是连接控制元件与现场布线的核心过渡部件,这款PYF08A八脚底座的三维结构,完全适配常规八脚中间继电器的安装需求,是工业控制柜、自动化设备电控箱、楼宇控制配电回路中极为常见的配套连接件。从实际应用场景来看,这类底座主要承担两大核心作用,一是为插拔式继电器提供稳定的机械固定支撑,避免设备运行过程中因振动、拉扯导致继电器引脚接触不良或脱落,二是实现控制回路的接线预排布,现场布线时可先将所有控制线接到底座接线端子上,后续更换继电器无需重新拆线接线,大幅降低运维阶段的线路故障风险,也能减少停机维护的时间成本。

  从结构设计思路来看,这款底座采用了分体卡装式的结构逻辑,主体采用阻燃工程塑料作为壳体基材,所有金属导电嵌件都预先注塑嵌入壳体内部,避免导电部件外露带来的触电或短路风险。底座上部的卡位结构完全匹配八脚继电器的引脚间距与定位卡扣,继电器插入后可通过侧边的弹性卡扣实现锁止,需要拆卸时只需拨动卡扣即可轻松拔出继电器,无需借助额外工具。底座下部设计了标准DIN导轨安装卡槽,可直接卡装在35mm标准电气安装导轨上,卡槽内部自带弹性防脱卡舌,卡入导轨后不会因横向拉扯移位,同时也支持螺丝直接固定在安装板上,适配两种不同的安装场景需求。

  从安装边界与尺寸参数来看,这款底座的宽度适配常规八脚继电器的安装间距,并排安装时相邻底座之间不会出现干涉,接线端子的排布采用上下分层设计,上端子对应继电器的常开常闭触点引脚,下端子对应线圈引脚,接线时可清晰区分动力回路与控制回路的走线方向,避免接线错误。每个接线端子都采用螺丝压紧式结构,可适配0.5-2.5平方毫米的多股铜芯导线,压紧螺丝自带防脱垫片,拧松时螺丝不会从端子座上脱落,方便现场接线操作。底座的整体高度控制在常规低压元件的安装尺寸范围内,装入标准电控箱后不会与箱门或内部走线槽产生干涉,相邻元件之间的安全爬电距离符合低压电气设计的相关规范,可在AC220V、DC24V等常规控制电压等级下长期稳定工作。

  在实际选型应用中,这类八脚继电器底座需要匹配对应引脚数的继电器使用,不能与11脚、14脚等其他规格的底座混用,建模时需要严格把控引脚孔的位置度公差,若孔位偏差超过0.2mm,就会出现继电器插装困难、引脚变形甚至接触不良的问题。底座的塑料壳体壁厚设计为均匀的2mm,既保证了壳体的结构强度,在接线拧紧螺丝时不会出现壳体开裂的情况,也能控制整体的材料成本,同时壳体表面设计了多道横向散热槽,可在回路长期通电时辅助散发接线端子与接触部位产生的热量,避免局部温度过高加速塑料老化。底座的接线端子标识采用凹刻式设计,标识内容与继电器引脚定义一一对应,长期使用不会因摩擦、积灰导致标识模糊,方便现场接线与后期故障排查。

  从三维建模的细节处理来看,这款模型还原了底座所有的装配特征,包括导轨卡槽的内部卡扣结构、接线端子的螺丝沉头孔、上部的继电器定位凸台、侧边的继电器锁止卡扣等细节,在做电控柜整体布局装配时,可直接导入该模型进行排布,验证相邻元件之间的安装间隙、走线空间是否充足,避免实际装配时出现元件干涉、接线空间不足的问题。对于电气设计人员来说,这类标准件的精准三维模型可大幅提升电控柜三维布线的效率,无需自行从零开始建模,同时也能保证布局设计与实际采购的实物尺寸完全匹配,减少生产装配阶段的整改工作量。
