自行车电机止转固定限位结构设计

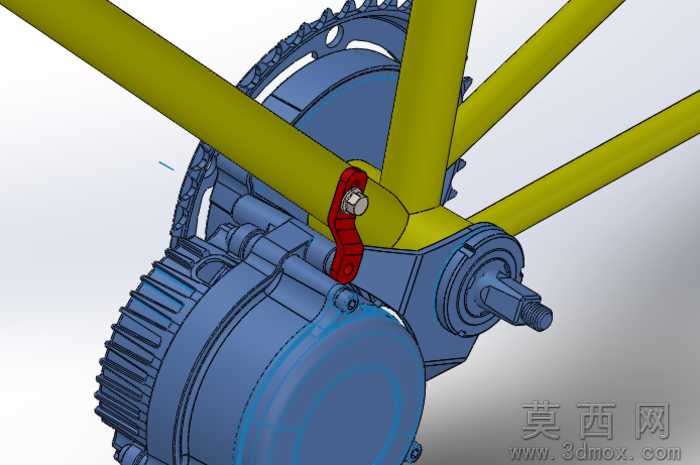

本作品为自行车配套的电机止转固定结构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对每个零件的安装基准、配合间隙做了精准约束。整体结构围绕自行车五通区域的车架管型做适配设计，红色止转固定件为核心功能零件，建模时先提取自行车车架五通处交汇管材的外轮廓曲面，通过曲面剪裁、实体加厚生成与管材贴合的安装基面，保证固定件安装后与车架完全贴合，不会出现晃动间隙；固定件上的螺栓安装孔采用同轴心约束，匹配标准六角螺栓的尺寸规格，同时在螺栓与固定件的接触位置设计了防滑压纹结构，模拟真实金属件的冲压防滑纹理，提升渲染后的真实质感。渲染阶段采用机械产品常用的写实材质方案：自行车车架管材赋予亮黄色金属烤漆材质，调整材质的反射粗糙度参数模拟漆面的微哑光质感，避免过度反光造成的结构细节丢失；电机主体赋予深蓝色工程塑料与磨砂金属结合的材质，电机外壳的散热筋结构通过阵列特征快速生成，渲染时给散热筋的棱边添加轻微的倒角高光，凸显结构的立体感；核心止转件赋予红色阳极氧化金属材质，调整材质的金属度与反射率，模拟铝合金阳极氧化后的细腻质感，与黄色车架、蓝色电机形成强烈的色彩对比，清晰突出功能件的安装位置与结构形态。设计思路上以低成本易制造为核心原则，整体结构无需复杂的加工工艺，普通用户仅需在直径5毫米规格的自行车车架对应位置钻孔，即可完成该止转结构的安装，无需对车架做复杂的切割、焊接改造；结构的传力路径经过优化，电机工作时产生的反转扭矩通过红色止转件直接传递到车架管材上，避免扭矩作用在电机轴或其他薄弱零件上造成损坏，止转件的弯折角度经过多次运动仿真验证，不会干涉牙盘、链条等自行车原有传动部件的运动，安装后不影响自行车的正常踩踏与变速功能。建模过程中对所有零件做了干涉检查，排除了装配后零件碰撞的问题，同时预留了足够的安装调节余量，适配不同品牌同规格的中置驱动电机安装需求，整体结构简洁可靠，加工门槛低，适合自行车改装爱好者自行制作使用。
