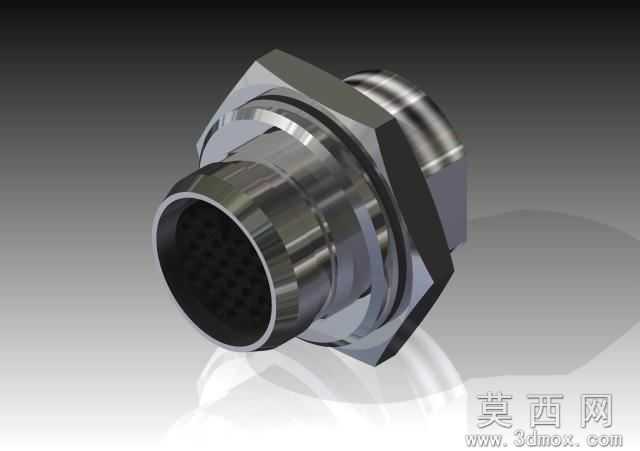

OmneticsPP28销式公头打破连接器结构设计

本模型为OmneticsPP28销式公头打破连接器，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体装配基准的搭建，再拆分各个功能零件逐一细化建模。首先构建连接器的主体外壳部分，针对穿壁安装的六角法兰结构，通过拉伸、切除特征完成法兰安装面的成型，精准控制六角对边尺寸与法兰厚度，保证安装时的贴合度与锁紧空间；外壳主体的筒状结构采用旋转凸台特征生成，内外径尺寸严格匹配插芯组件的装配公差，外壳表面的防滑滚纹区域通过圆周阵列切除特征实现，还原实物的装配握持手感。插芯组件部分，针对28位接触端子的排布，先绘制端子排布的基准草图，以中心对称方式阵列端子安装孔位，保证每个端子的位置度符合接插件的对位要求，端子本身采用扫描特征生成，区分插接端与焊接端的不同直径结构，还原插针的接触段设计。尾部的线缆衔接结构，通过旋转特征生成锥状的线缆防护套结构，预留线缆穿入的内孔空间，同时设计了与外壳主体配合的卡接台阶，保证装配后无松动。材质渲染阶段，外壳金属部分采用抛光不锈钢材质，调整金属粗糙度与反射参数，还原金属机加工后的亮面质感，六角法兰的安装面设置为亚光金属质感，区分加工面与非加工面的视觉差异；插芯内部的绝缘基座采用黑色硬质工程塑料材质，调整漫反射参数呈现塑料的哑光质感，端子接触部分采用镀金铜合金材质，添加微弱的反射效果体现金属镀层的光泽。整体装配过程严格按照实际连接器的装配顺序添加配合关系，法兰与外壳主体采用同轴配合与端面贴合配合，插芯组件与外壳内孔采用过盈配合的约束模拟，尾部防护套与外壳采用卡接限位配合，完整还原产品的实际装配结构，所有零件的倒角、退刀槽等工艺细节均做了还原，保证模型既符合结构设计逻辑，也具备生产参考价值，能够直观呈现该款28位公头打破连接器的结构特点与装配关系。
