适配LGA755平台90毫米直径薄肋散热器

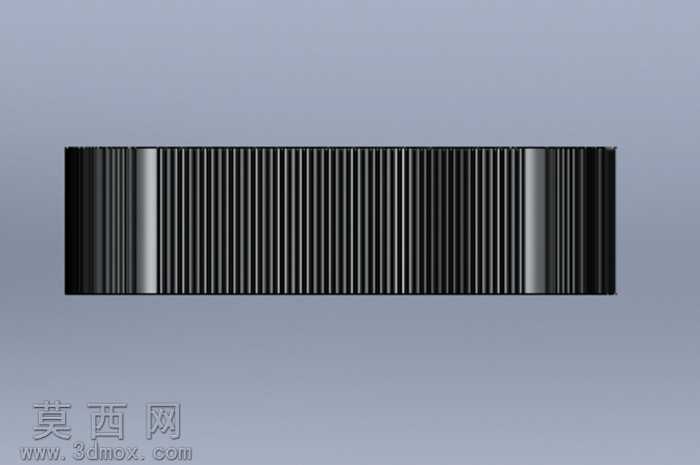

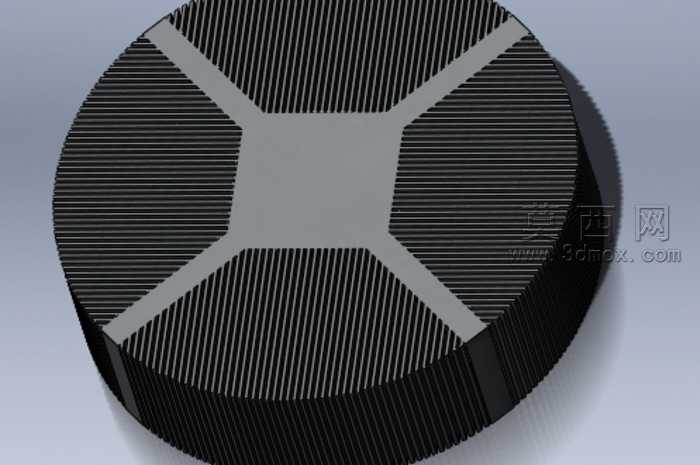

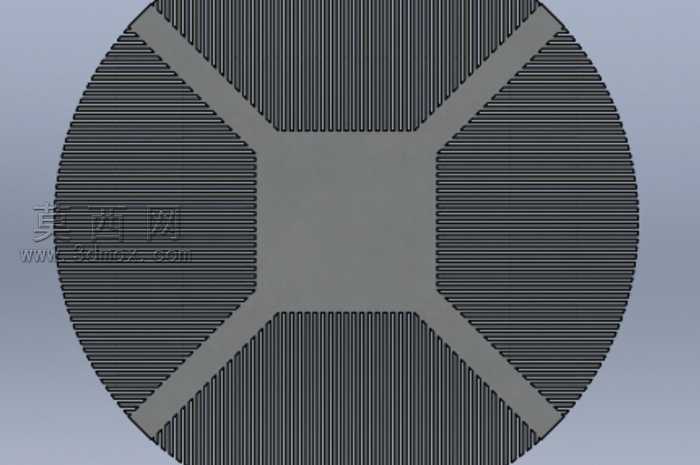

本款90毫米直径圆形薄肋散热器的三维建模工作，围绕LGA755平台CPU的散热需求展开设计，建模阶段首先以中心对称的圆形基底为核心基准，确定90mm的整体外径尺寸，匹配机箱内CPU安装位的空间限制，避免与周边内存、供电散热模块产生安装干涉。建模过程中优先采用参数化草图驱动特征的方式，先绘制中心十字形的安装定位凸台，该凸台对应LGA755插座的固定孔位，预留足够的平面接触区域保证与CPU顶盖的贴合精度，凸台边缘做0.5mm的圆角过渡，消除应力集中的同时优化压铸或铝挤加工的脱模工艺性。散热肋片部分采用均匀阵列的建模逻辑，沿圆形基底的径向均匀排布薄型直肋，肋片厚度控制在0.8mm，肋片间距设定为1.2mm，在有限的圆形投影面积内最大化拓展散热接触面积，同时保证肋片间的空气流通通道顺畅，避免肋片过密导致风阻过大影响风冷散热效率。肋片与中心十字凸台采用一体化建模方式，衔接处做渐变过渡处理，既保证热量从中心热源区域向周边肋片的传导效率，也避免直角衔接处的加工缺陷。材质设定上，整体散热器采用6063铝合金材质，表面做黑色阳极氧化处理，渲染阶段通过调整材质的粗糙度、金属度参数，还原阳极氧化层的哑光黑质感，肋片边缘的高光效果通过环境光遮蔽参数调整实现，清晰呈现肋片的排列密度与结构层次。结构设计上，整体高度控制在较低的薄型尺寸范围内，适配薄型机箱、ITX小机箱的安装需求，底部基底厚度设定为3mm，保证足够的储热能力，快速摊平CPU产生的集中热量，再通过密集肋片将热量扩散到流经的空气中。建模完成后通过干涉检查验证所有肋片、中心凸台的结构无重叠，安装定位尺寸完全匹配LGA755平台的固定规范，渲染视角采用斜45度俯视角度，完整呈现散热器的圆形轮廓、十字中心结构与密集肋片的排布特征，清晰展示产品的整体外观与结构特点，为后续的加工生产、散热仿真模拟提供精准的三维模型基础。
