夹板式单滑轮起重导向滑轮结构

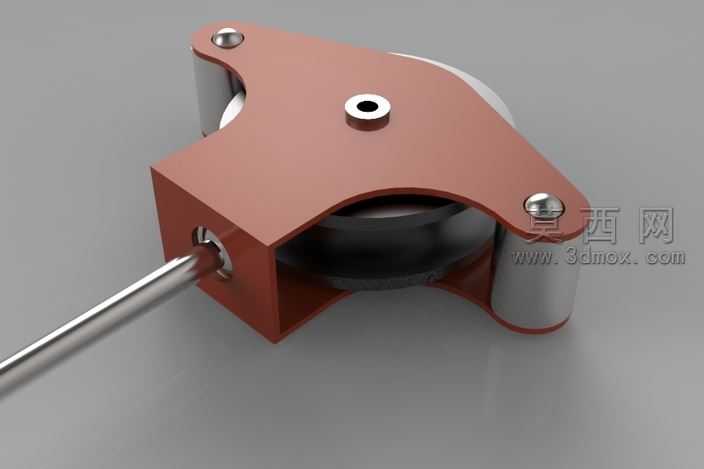

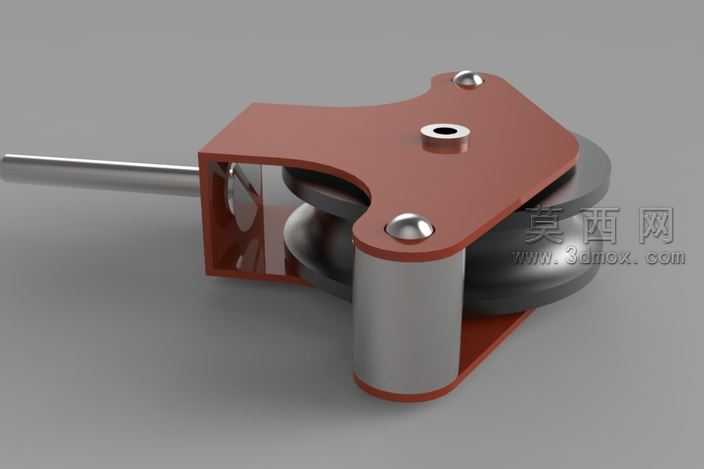

该作品为夹板式单滑轮结构的三维建模成果，建模过程中先完成整体结构的参数化草绘，以中心滑轮的回转轴线为装配基准，依次搭建两侧对称的夹板结构、中心销轴、滑轮本体以及侧部导向柱构件，各零件的装配约束完全匹配实际机械装配逻辑，转动副位置预留了合理的配合间隙，还原真实滑轮的转动活动空间。渲染阶段采用哑光金属材质模拟两侧红棕色夹板的金属漆面效果，通过调整材质粗糙度参数还原漆面的微磨砂质感，避免过度反光造成的结构细节丢失；滑轮本体、销轴与侧部导向柱采用抛光金属材质，调整反射参数模拟不锈钢构件的亮面金属质感，通过环境光遮蔽效果强化各零件衔接处的结构层次，让整体装配关系清晰可辨。结构设计上采用双侧夹板夹持滑轮的经典形式，夹板上部预留安装孔位用于整体结构的吊装固定，侧部的圆柱构件可起到绳索导向防脱的作用，中心销轴贯穿夹板与滑轮内孔，既作为滑轮的转动支撑轴，也通过两端的紧固结构实现两侧夹板的定位锁紧，避免滑轮工作过程中出现夹板偏移、绳索脱槽的问题。设计思路围绕小型起重、绳索导向场景的使用需求展开，在保证结构强度的前提下简化了夹板的外形轮廓，去除不必要的冗余结构，既降低了整体构件的重量，也让整体造型简洁规整，各零件的结构均符合常规机械加工的工艺要求，没有出现无法加工的异形结构，可直接用于相关机械结构的设计参考、教学演示场景，完整还原了这类导向滑轮的核心结构特征与装配逻辑。
