立式旋转光整抛光设备三维设计

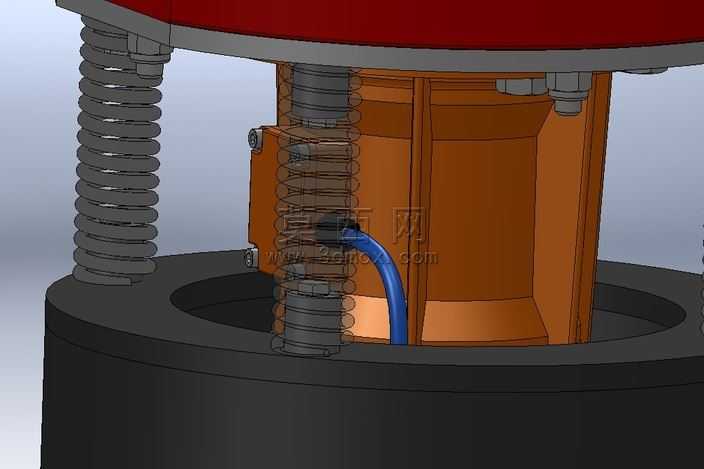

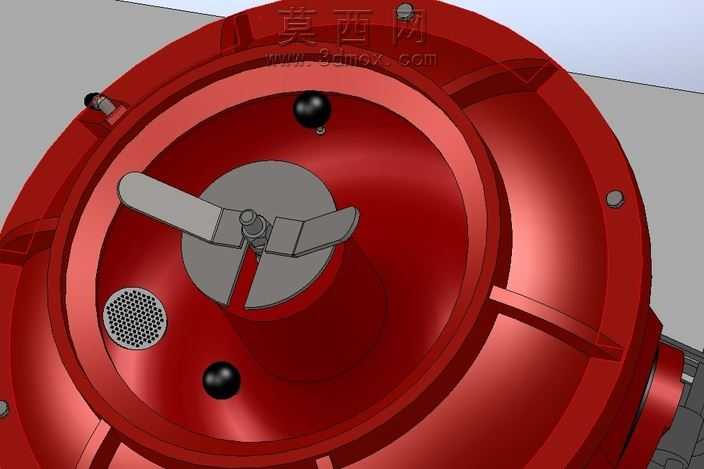

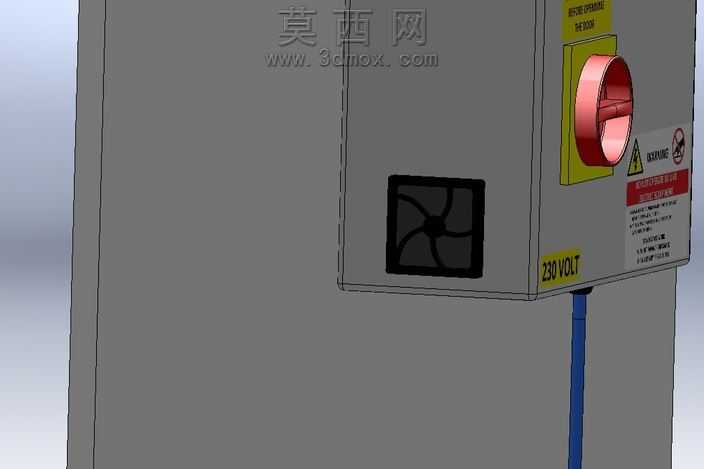

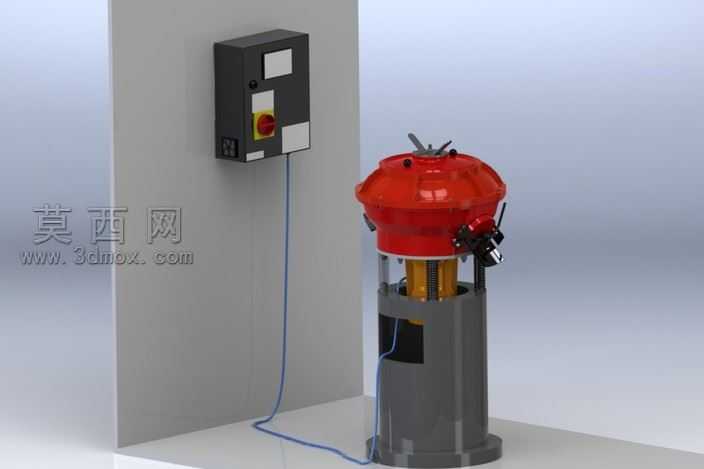

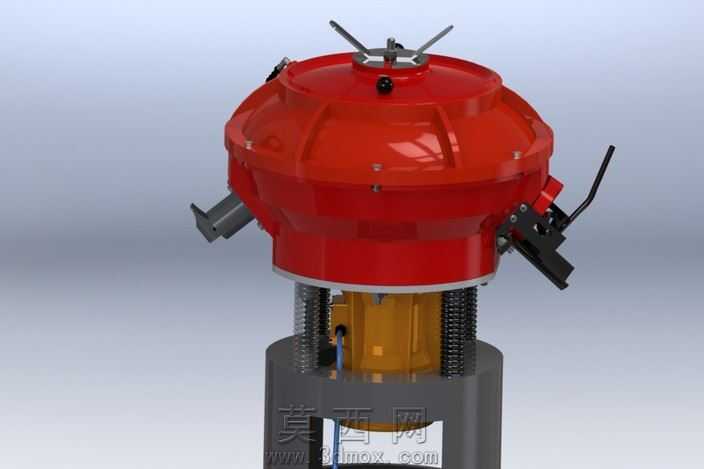

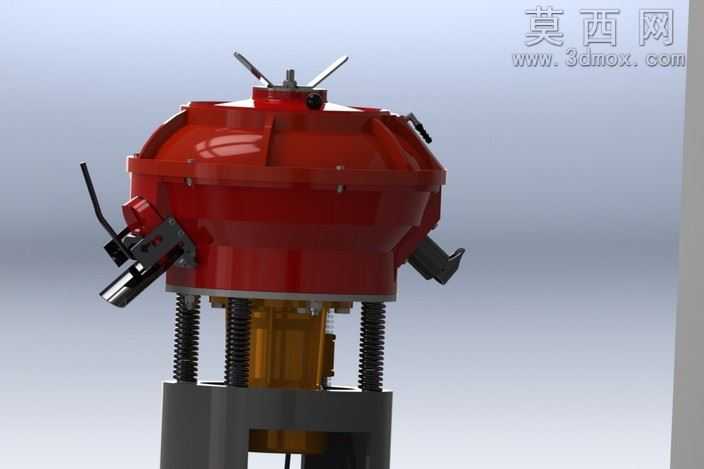

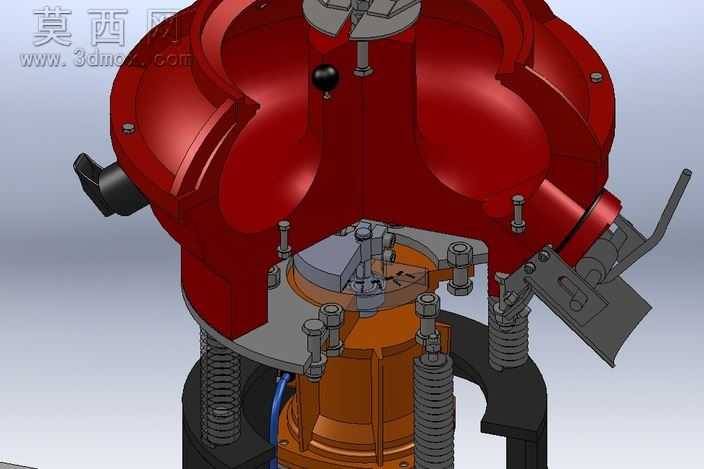

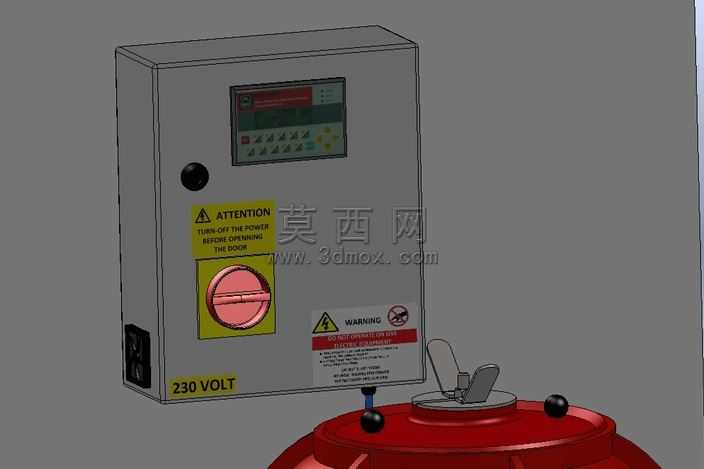

本作品为立式旋转光整抛光设备的三维建模设计成果，整体采用三维参数化建模方式完成全结构搭建，还原了设备的真实运行形态与装配关系。建模过程中首先对设备的核心功能模块进行拆分，分别构建下部立式主机基座、中部动力传动腔体、上部红色抛光作业仓以及壁挂式电控控制单元四大核心部分，各部件间严格按照实际装配约束完成配合，确保整体结构的合理性与可装配性。材质渲染阶段针对不同部件的物理属性进行了精细化材质匹配：下部基座采用哑光深灰工业铸铁材质，还原铸造件的厚重磨砂质感，表面添加细微的使用磨损纹理提升真实感；中部传动腔体做半金属哑光处理，搭配局部黑色检修盖板，区分不同功能区域；上部作业仓采用亮面红色工业烤漆材质，还原设备外壳的高光漆面效果，表面添加细微的颗粒质感避免塑料感；壁挂式电控箱采用深灰哑光工程塑料与金属按键组合，急停按钮做红黄撞色处理，连接线缆采用半哑光蓝色软质塑胶材质，还原线缆的自然垂坠弯曲形态，整体渲染采用影棚级柔光环境，突出设备的工业质感与结构层次。结构设计上，上部抛光仓顶部设置三瓣式锁紧手轮结构，用于作业时的仓盖密封锁紧，侧面设置出料调节旋钮与管路接口，满足光整作业的介质添加与工件出料需求；中部腔体内部预留动力轴安装空间，外部设置线缆走线槽，规范电控线路的排布；壁挂电控箱集成了电源开关、状态指示灯、急停按钮与操作按键，通过线缆与主机连接，实现设备的启停与运行参数控制。设计初衷是通过虚拟三维模型完整复现实物旋转抛光机的工作逻辑与构造细节，让学习者能够直观理解光整抛光设备的运行原理、部件组成与装配关系，模型完整呈现了设备从外部壳体到核心操作部件的全部结构，可作为表面处理设备教学、结构认知的直观数字化素材，帮助学习者快速掌握立式旋转光整设备的设计逻辑与构造要点，弥补纯文字或二维图纸难以直观展示立体结构与装配关系的不足。
