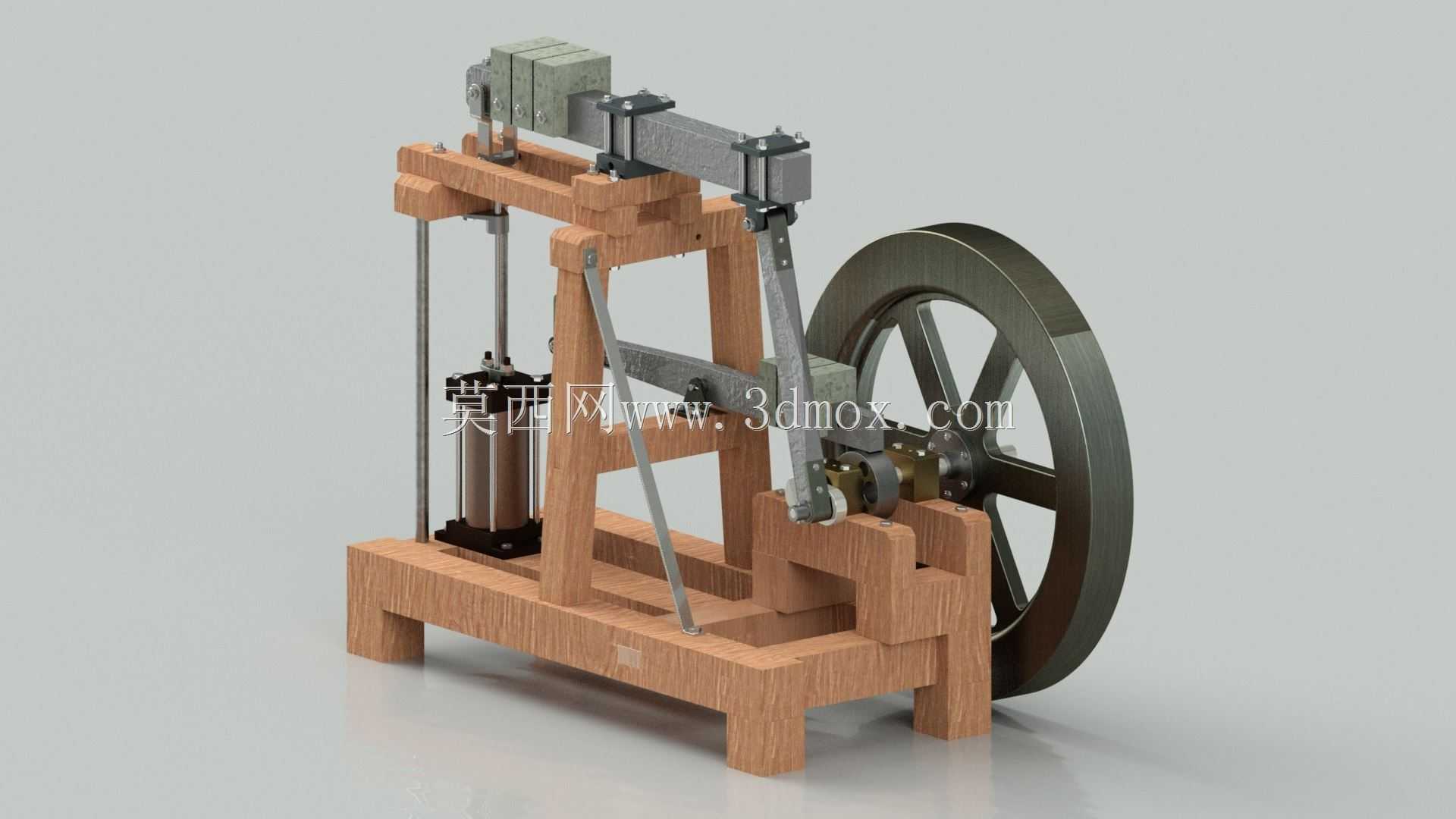

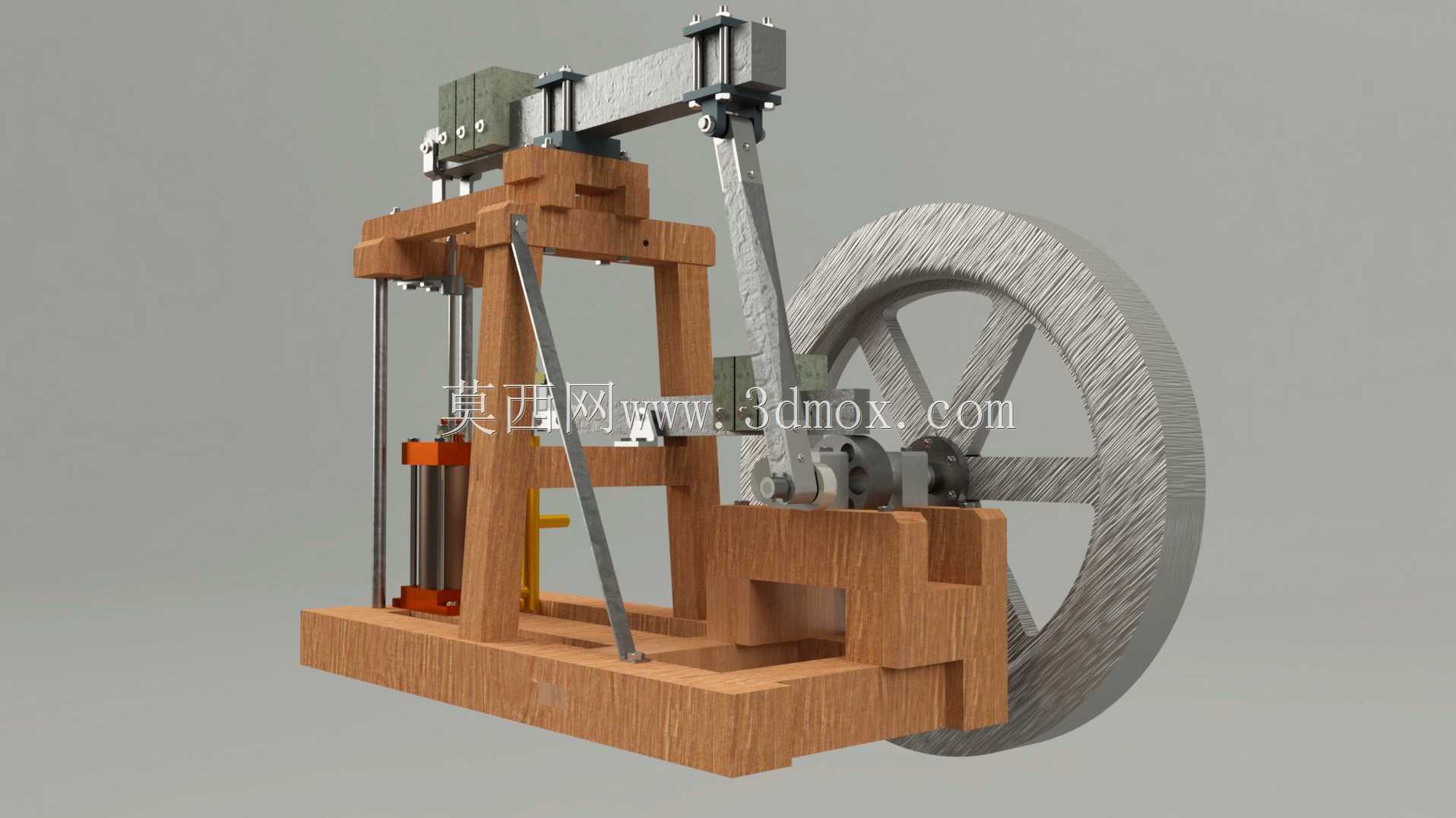

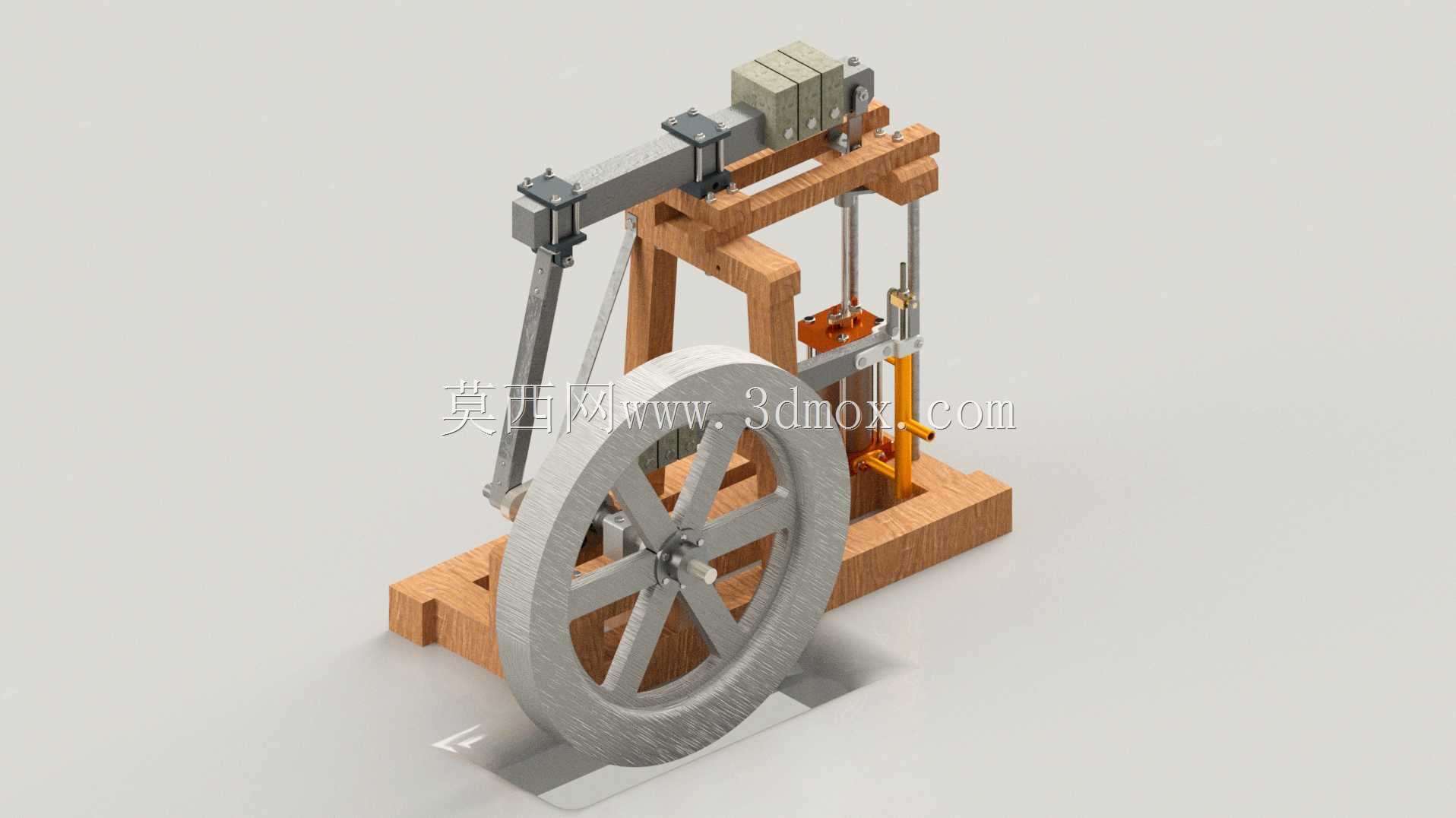

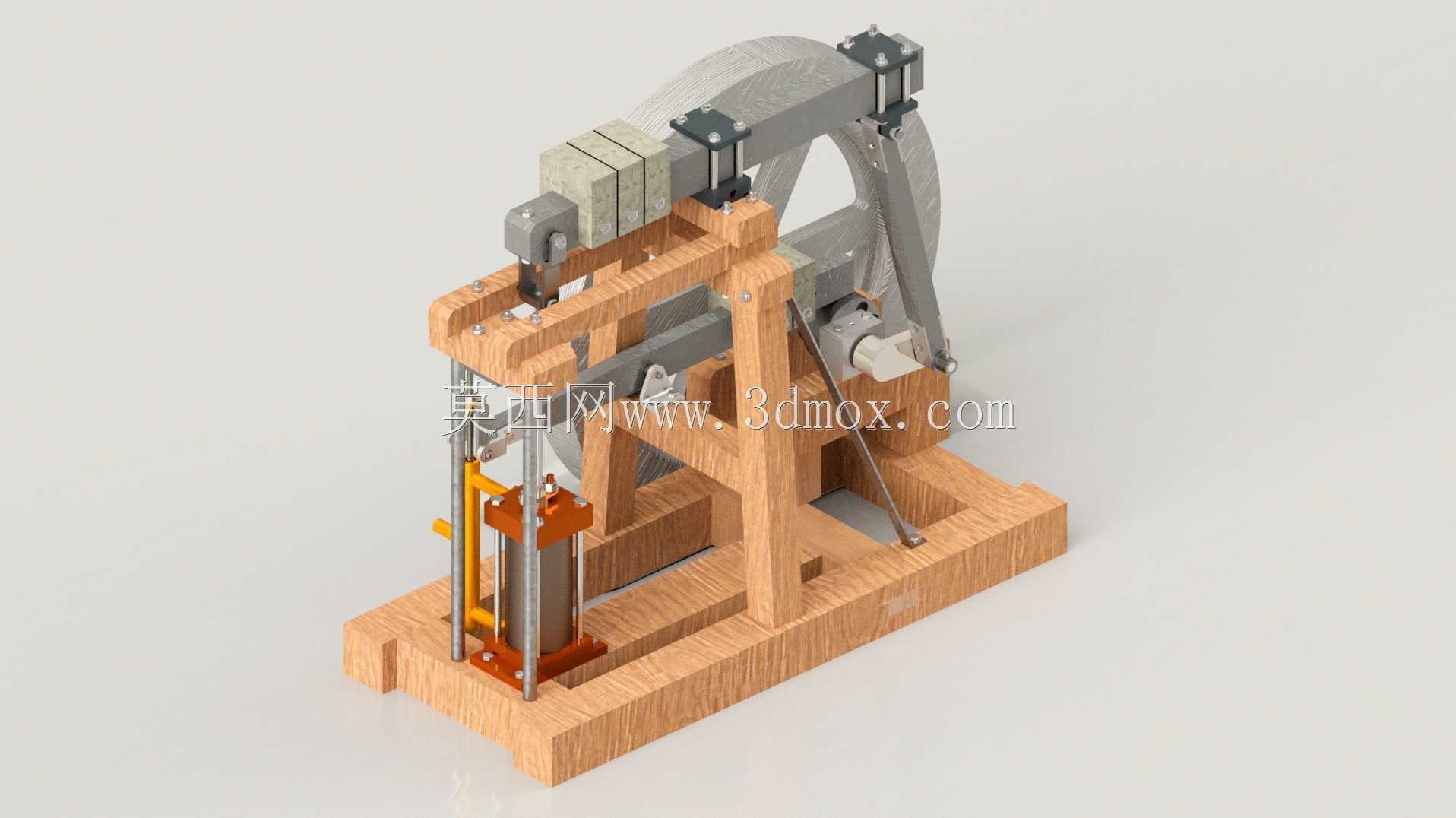

木质梁架结构往复式动力机械装置

　　这套木质梁架结构的往复式动力装置，在机械原理教学演示、早期动力机械复原展示场景中有着不可替代的应用价值，不同于现代全金属结构的内燃机，它采用实木作为主体承载机架，还原了早期工业动力设备从木质结构向金属结构过渡阶段的设计特征，能够直观展示曲柄连杆机构将直线往复运动转化为旋转运动的完整动力传递路径，适合用于高校机械原理课程的具象化教学、工业博物馆的早期动力设备展陈，也可作为古典机械复原爱好者的结构参考样例。从实际功能来看，这套装置依靠气缸组件内的压力变化驱动活塞杆做上下直线运动，通过铰接在木质横梁上的传动摆臂将动力传递给曲轴端，最终带动大直径飞轮做连续旋转运动，飞轮自身的转动惯量能够有效抵消曲柄连杆机构过上下止点时的动力死点问题，保证整套动力输出的连续性和平稳性，整套传动链路没有冗余的结构件，每一处铰接点的位置都经过运动干涉校验，确保全行程运动过程中不会出现构件卡滞、碰撞的问题。

　　设计思路上，机架部分采用硬木材质的框架式结构，通过榫卯结构加横向支撑梁的组合保证整体刚性，相比早期全木质设备的简易连接方式，在气缸固定座、横梁铰接点、曲轴轴承座这些受力集中的位置，都嵌入了金属加强件来分散载荷，避免木质构件在长期往复载荷下出现开裂、磨损过量的问题；传动摆臂采用金属型材与木质构件复合的结构，既保留了早期设备的外观特征，又能满足传动部件的强度要求，气缸组件采用立式布置，直接固定在机架底部的木质安装平台上，活塞杆的运动方向与机架立柱保持平行，最大限度降低侧向分力对密封件和导向套的磨损。

　　从安装边界和尺寸逻辑来看，整套装置的重心落在底部木质框架的矩形支撑面内，大直径飞轮布置在机架的右侧，曲轴的两个支撑轴承座分别固定在机架前后的横向木梁上，飞轮的旋转平面与机架纵向中心面重合，运转时不会产生额外的偏载力矩；机架底部的四个支撑脚做了加宽处理，不需要额外打地脚螺栓就可以保证运转时的稳定性，气缸组件的安装位置预留了足够的维护空间，不需要拆解主体机架就可以完成密封件更换、铰接点润滑等日常维护操作；横梁上的铰接点位置做了可微调的长槽设计，可以根据实际装配误差调整摆臂的初始角度，补偿木质构件因为温湿度变化产生的微小形变，避免因为构件尺寸偏差导致的运动卡滞。

　　整套结构的运动副全部采用销轴铰接的方式，开口销、固定螺钉等紧固件都做了防松设计，飞轮与曲轴的连接采用大直径固定螺钉加平键的组合，能够可靠传递飞轮转动时的扭矩，相比早期设备采用的方螺母固定方式，防松性能更好，更适合长期反复运转的演示场景。在实际应用中，这套装置可以通过外接压缩空气作为动力源驱动运转，不需要配套复杂的燃油供给、点火系统，就可以完整展示往复式动力机械的核心工作原理，降低教学演示过程中的操作门槛和安全风险；木质机架的减震性能优于全金属机架，运转时的振动和噪音更小，适合在室内教学、展陈场景中长期使用。结构设计上充分考虑了木质材料的力学特性，所有受力较大的连接位置都避免了木纹横向受力的情况，金属嵌件的安装位置都做了预开槽处理，不会因为木材的湿胀干缩导致嵌件松动，传动摆臂的长度比例经过反复优化，既保证了足够的动力传递行程，又不会因为摆臂过长导致运动过程中产生过大的惯性冲击。
