苏格兰轭式无连杆驱动引擎结构设计

　　在小型动力演示装置、教学实验台以及微型动力输出单元的开发场景中，传统曲柄连杆机构因往复惯性力平衡难度大、侧向摩擦损耗明显的问题，往往难以适配紧凑空间下的平稳动力输出需求，这款苏格兰轭驱动引擎正是针对这类场景开发的特殊动力转换结构。不同于常规内燃机依赖连杆衔接活塞与曲轴的传动逻辑，该结构直接通过轭型槽构件衔接动力输出轴与往复运动端，省去了连杆铰接环节，从根源上减少了铰接副的数量，既降低了传动过程中的间隙累积误差，也让整体摩擦损耗得到有效控制。

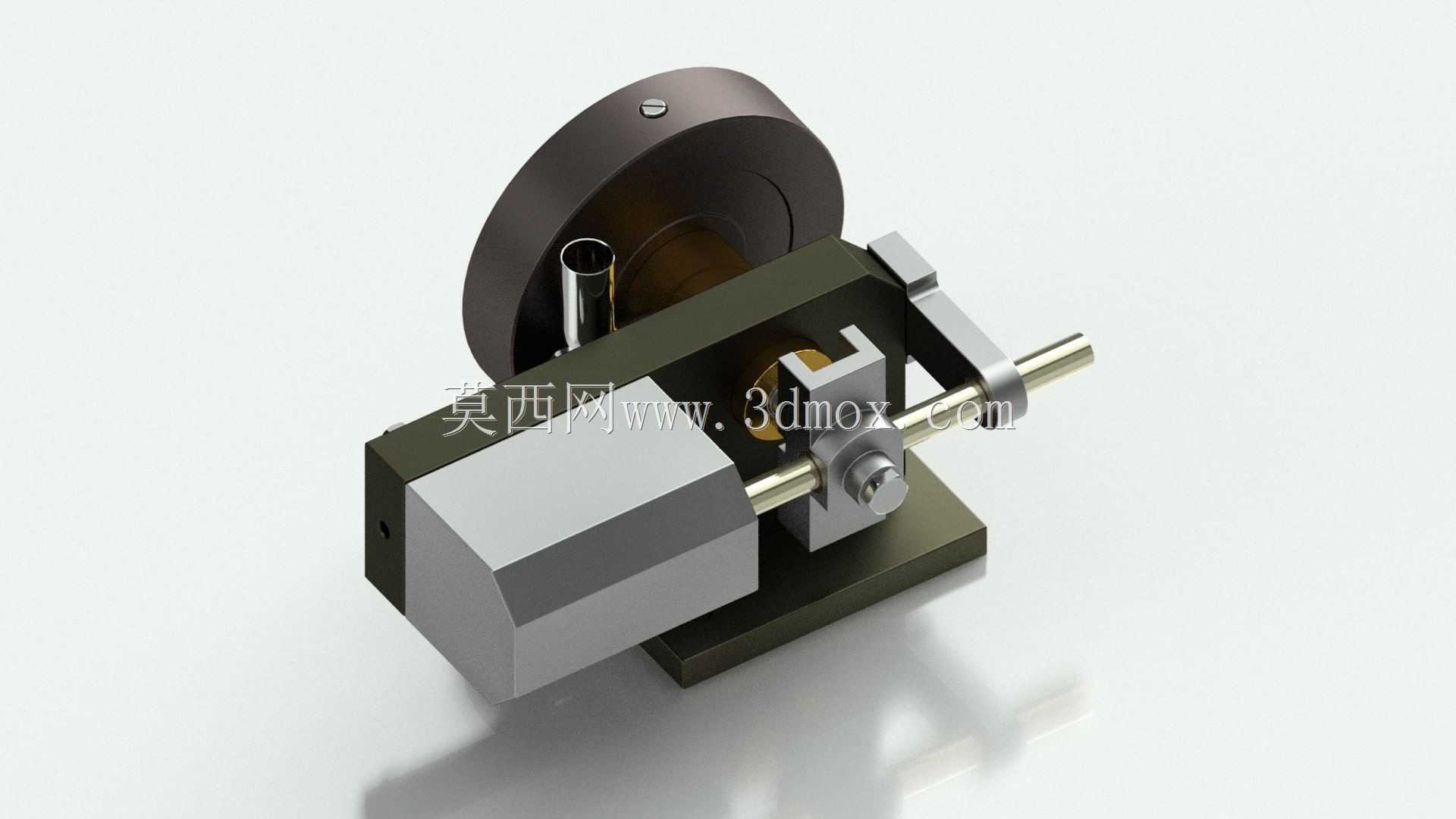

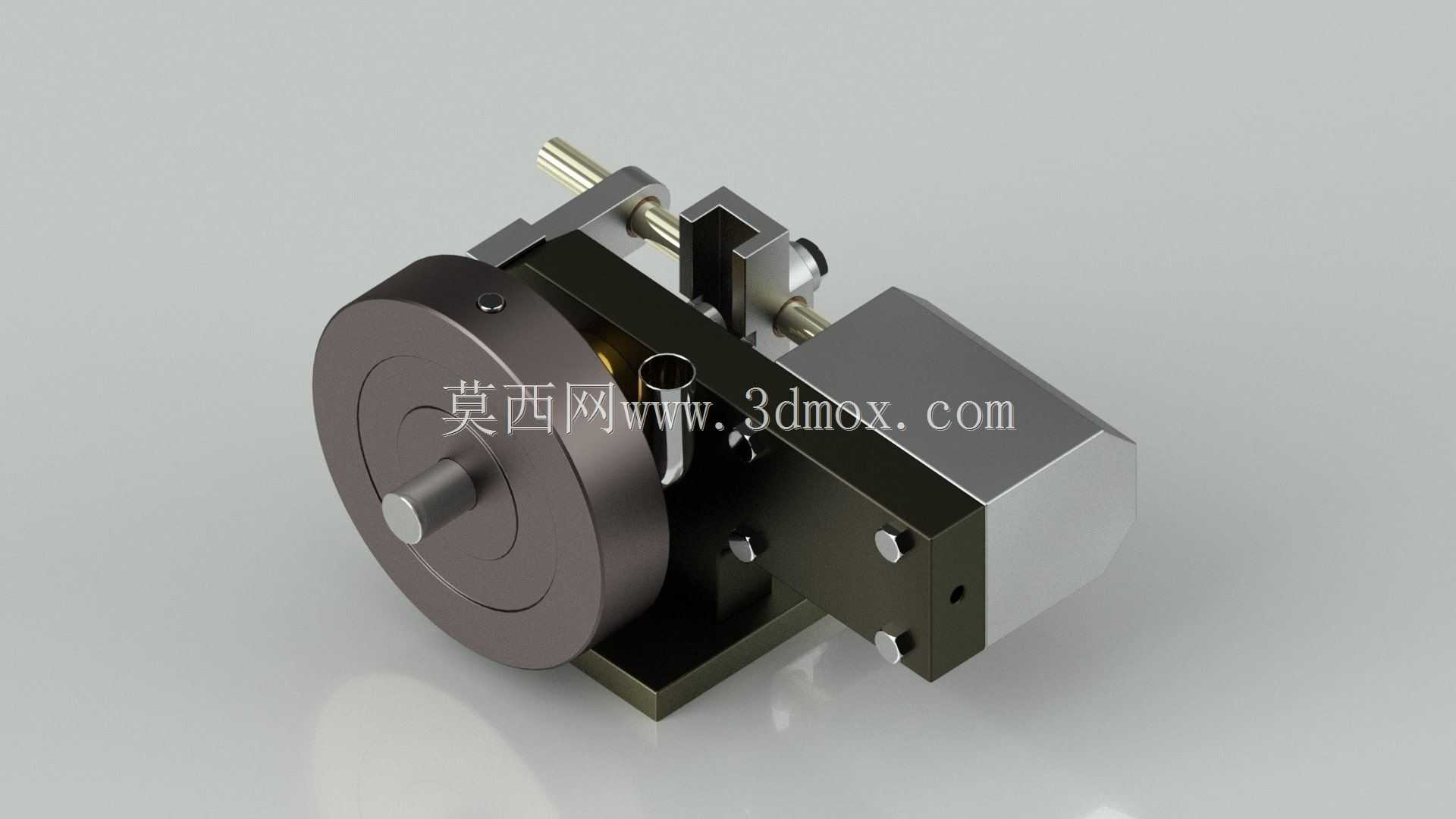

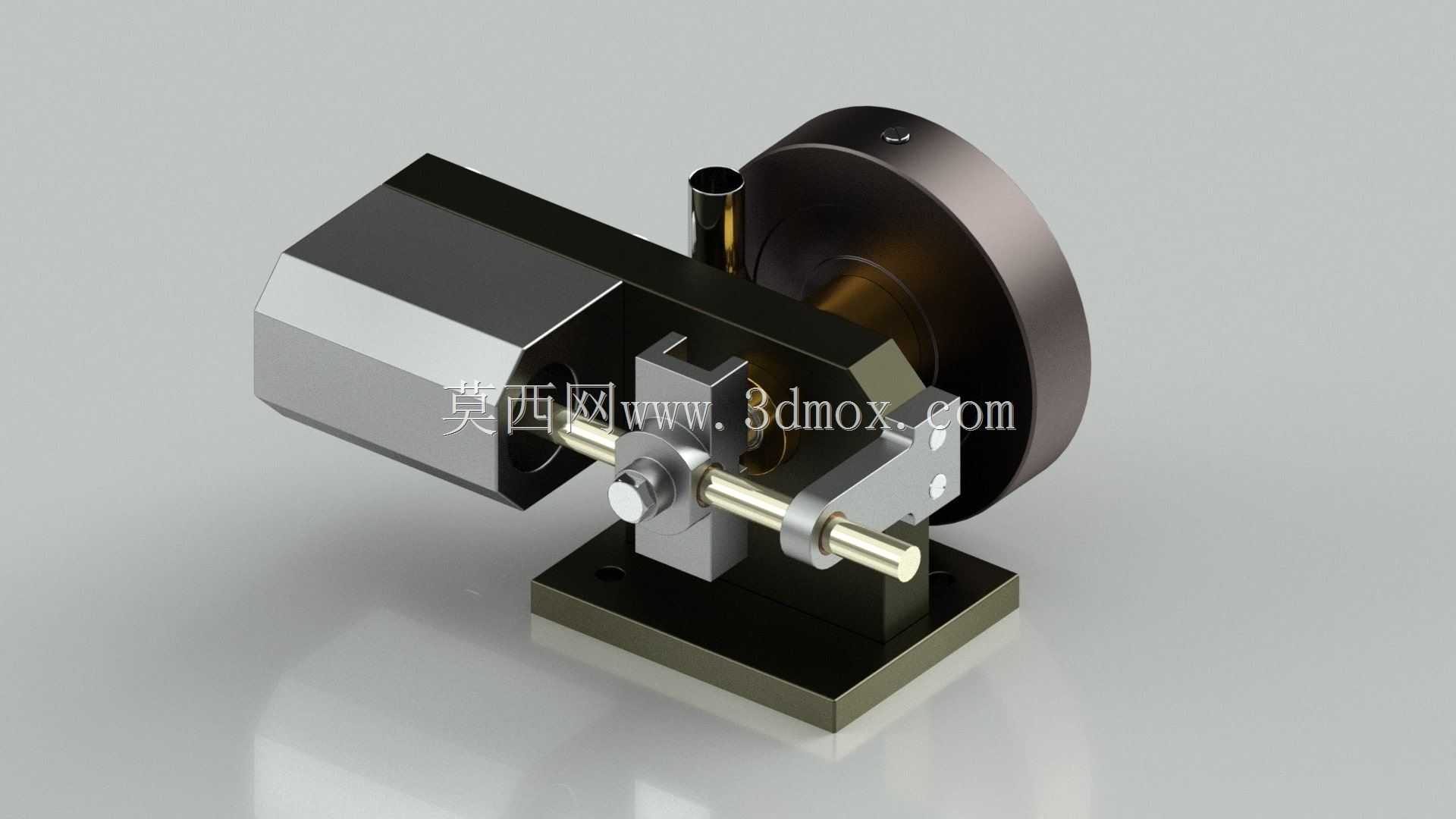

　　从实际功能来看，该结构可将旋转轴的回转运动直接转化为指定方向的直线往复输出，也可反向将直线驱动力转化为轴端的旋转动力，在小型流体泵、教学演示模型、低功率微型动力装置中，能够替代传统曲柄连杆机构实现更平顺的动力传递，尤其适合对传动间隙、运行振动有严格要求的小型实验设备场景。设计层面上，整体结构采用卧式布局，动力输出飞轮布置在机构侧端，通过增大转动惯量来保证轴系运转的平稳性，轭型配合副采用方形滑块嵌入轴端偏心销的结构，偏心销与滑块之间预留合理的配合间隙，既保证运动过程中无卡滞，也避免间隙过大带来的传动冲击；支撑端采用双轴承座跨距布置，为旋转轴提供足够的径向支撑刚度，避免轴端受侧向力时出现挠曲变形。

　　安装边界方面，整体底座采用方形安装板设计，四个角点预留安装固定孔位，安装时需保证底座平面与安装基面的平面度公差在0.05mm以内，避免底座安装变形导致轴系卡滞；机构整体横向尺寸控制在紧凑区间内，飞轮端的旋转半径预留足够的安全避让空间，周边30mm范围内不得布置其他干涉构件，防止飞轮运转时与周边部件发生剐蹭。轭型槽的加工精度直接决定整个机构的运行顺畅度，设计时槽宽与滑块的配合采用H7/g6的间隙配合公差，槽的两侧面平行度公差控制在0.02mm以内，保证滑块在槽内往复滑动时无偏磨现象；偏心销与旋转轴的连接采用过盈配合加顶丝固定的方式，避免长期运转后偏心销出现松动移位，导致传动相位偏差。

　　实际装配过程中，需要先完成轴系与轴承座的预装，确认轴系转动无卡滞后再装配轭型滑块与飞轮，飞轮与轴端的连接采用平键传递扭矩，保证飞轮与轴的同轴度公差在0.03mm以内，避免飞轮高速旋转时出现动不平衡引发的振动。该结构的优势在于运动规律为纯简谐运动，相比曲柄连杆机构不存在高阶往复惯性力，运转时的振动噪声更低，同时构件数量更少，加工与装配难度更低，非常适合用于机械原理教学演示，帮助学习者理解无连杆动力转换的实现逻辑，也可作为小型动力装置的核心传动单元，适配低负载、高平顺性要求的应用场景。在日常维护层面，轭型滑块与槽的配合面需要定期涂抹润滑脂，减少滑动摩擦带来的磨损，轴承座内的滚动轴承按照运转时长定期补充润滑，即可保证机构长期稳定运行；由于没有连杆铰接的小角度摆动副，该结构的润滑点数量更少，维护难度相比传统曲柄连杆结构更低。
