径向布局四缸动力装置结构设计

　　这款径向排布的四缸动力结构，在小型动力演示、教学教具开发以及特种小型动力单元适配场景中有着独特的应用价值，不同于传统直列、V型排布的缸体结构，它采用四个缸体沿中心回转轴线呈90度均匀分布的正方形布局，完全取消了传统内燃机复杂的外部管路设计，四个缸体的端口可直接作为径向动力输出或介质通路接口，大幅简化了外围配套结构的设计难度。

　　从实际用途来看，该结构既可以作为高校机械原理课程中曲柄滑块机构、缸体运动逻辑的具象演示教具，帮助学习者直观理解多缸动力单元的相位配合逻辑，也可经过材质与密封结构优化后，适配小型气动动力单元、低压流体动力输出装置的使用需求，在对安装空间径向尺寸有要求、轴向尺寸受限的紧凑型设备安装场景中，这种布局能有效压缩轴向占用空间，将缸体重量均匀分布在中心轴四周，降低回转运动时的偏心振动问题。

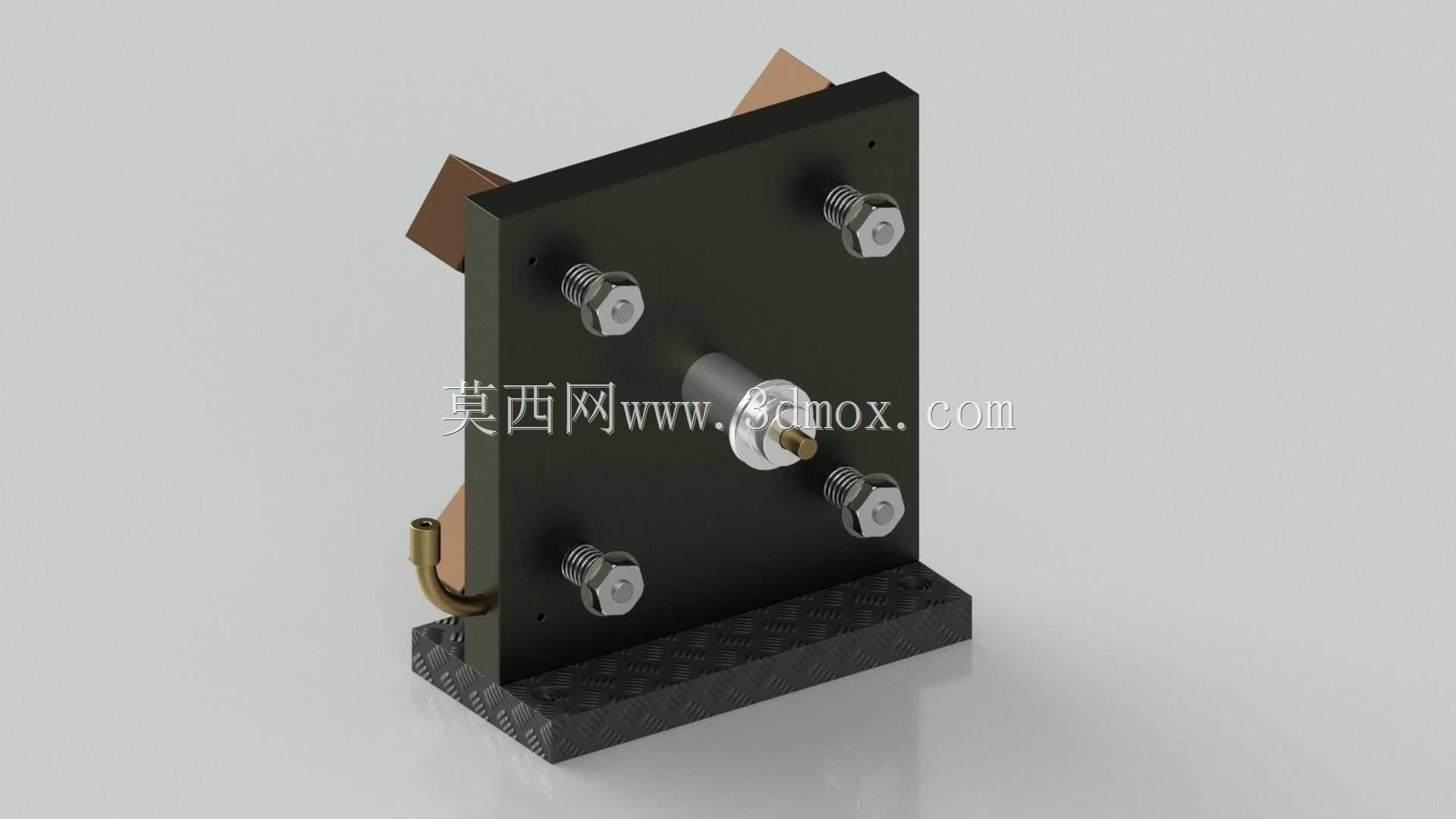

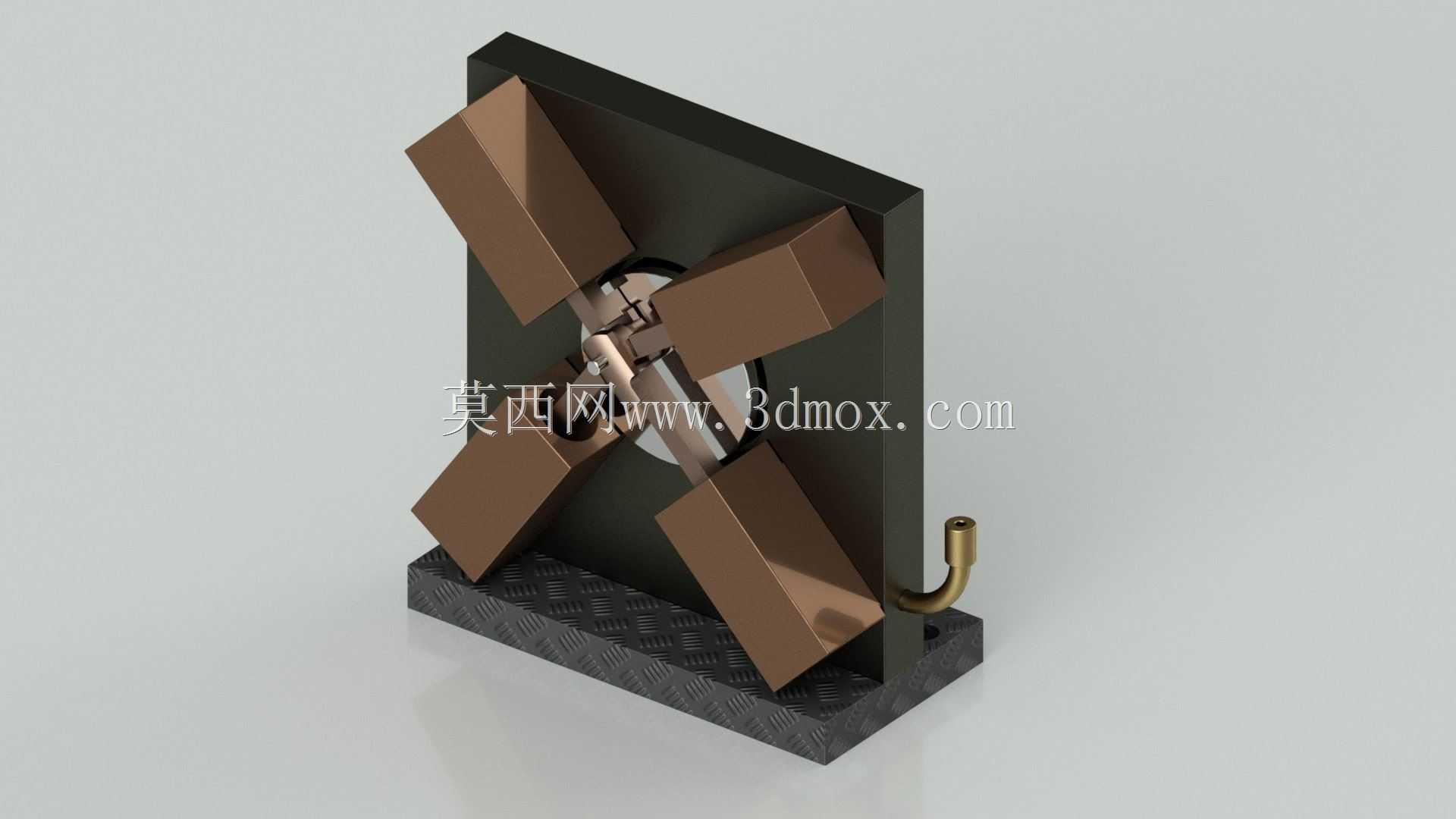

　　功能特性层面，该结构的核心运动逻辑依靠中心曲柄与四个缸体内滑块的配合实现，四个缸体的运动相位依次相差90度，可保证动力输出的连续性，避免单缸或双缸结构的动力死点问题；中心区域的传动连接结构采用集成式设计，将曲柄、连杆的连接节点集中在中心方形安装板的内侧，减少了外露传动部件的安全隐患，同时底座采用带防滑纹理的平板式设计，可直接通过螺栓固定在安装基准面上，不需要额外设计复杂的安装支架。

　　设计思路上，该结构优先考虑了加工与装配的便捷性，所有缸体采用规则的方形截面结构，不需要复杂的曲面加工，普通铣床即可完成缸体的外形加工；中心安装板为整块平板切割成型，缸体与安装板的连接采用定位销加螺栓的固定方式，装配时可先完成中心曲柄连杆组件的预装，再依次将四个缸体固定到安装板对应位置，降低了装配时的对位难度。需要注意的是，由于缸体的安装方向垂直于中心安装板，缸体内的导向孔加工深度较大，常规#45钻头在加工深孔时容易出现排屑不畅、孔位偏斜的问题，实际加工时需要采用深孔钻工艺或者分级进给的加工方式，保证孔的直线度与内壁粗糙度，避免滑块运动时出现卡滞。

　　外形尺寸与安装边界方面，该结构整体为正方形径向布局，四个缸体的外端面构成的正方形轮廓为最大径向尺寸边界，中心安装板的厚度决定了整体的轴向基础尺寸，加上底座的高度后，整体轴向尺寸远小于同缸径的直列四缸结构；安装时需要预留中心轴端的输出连接空间，以及侧面弯管接头的管路布置空间，底座的安装孔位沿底座四周均匀分布，安装基准面需要保证平面度，避免安装后安装板出现形变导致缸体孔位错位。另外，该结构的摇摆式运动部件与中心曲柄的配合间隙需要控制在合理范围，间隙过大会导致运动冲击噪音增大，间隙过小则会增加运动阻力，在低温或高粉尘环境下使用时，还需要在缸体端口增加防尘密封结构，避免杂质进入缸体内部加剧滑块磨损。
