滑块式往复动力引擎结构设计

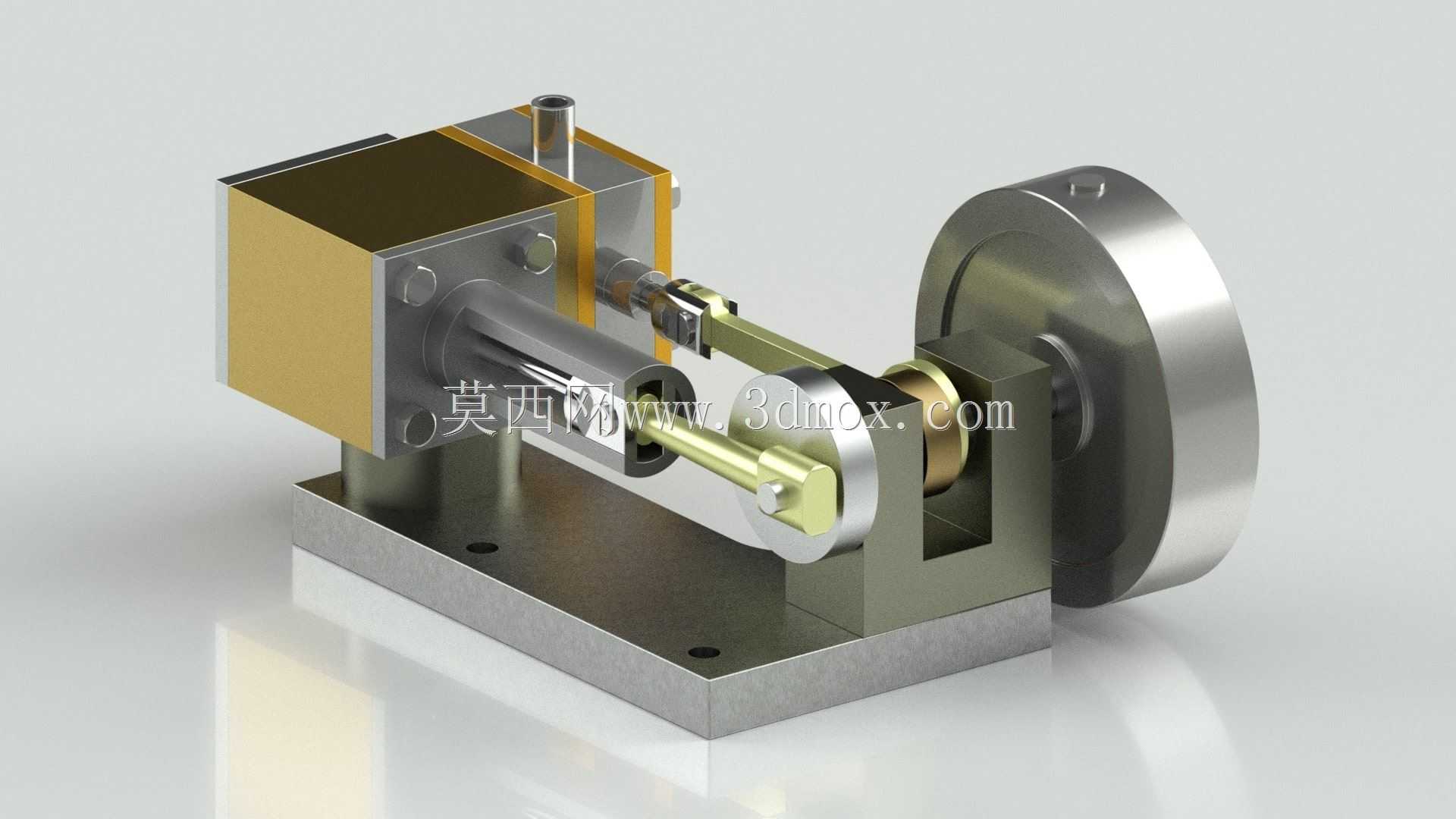

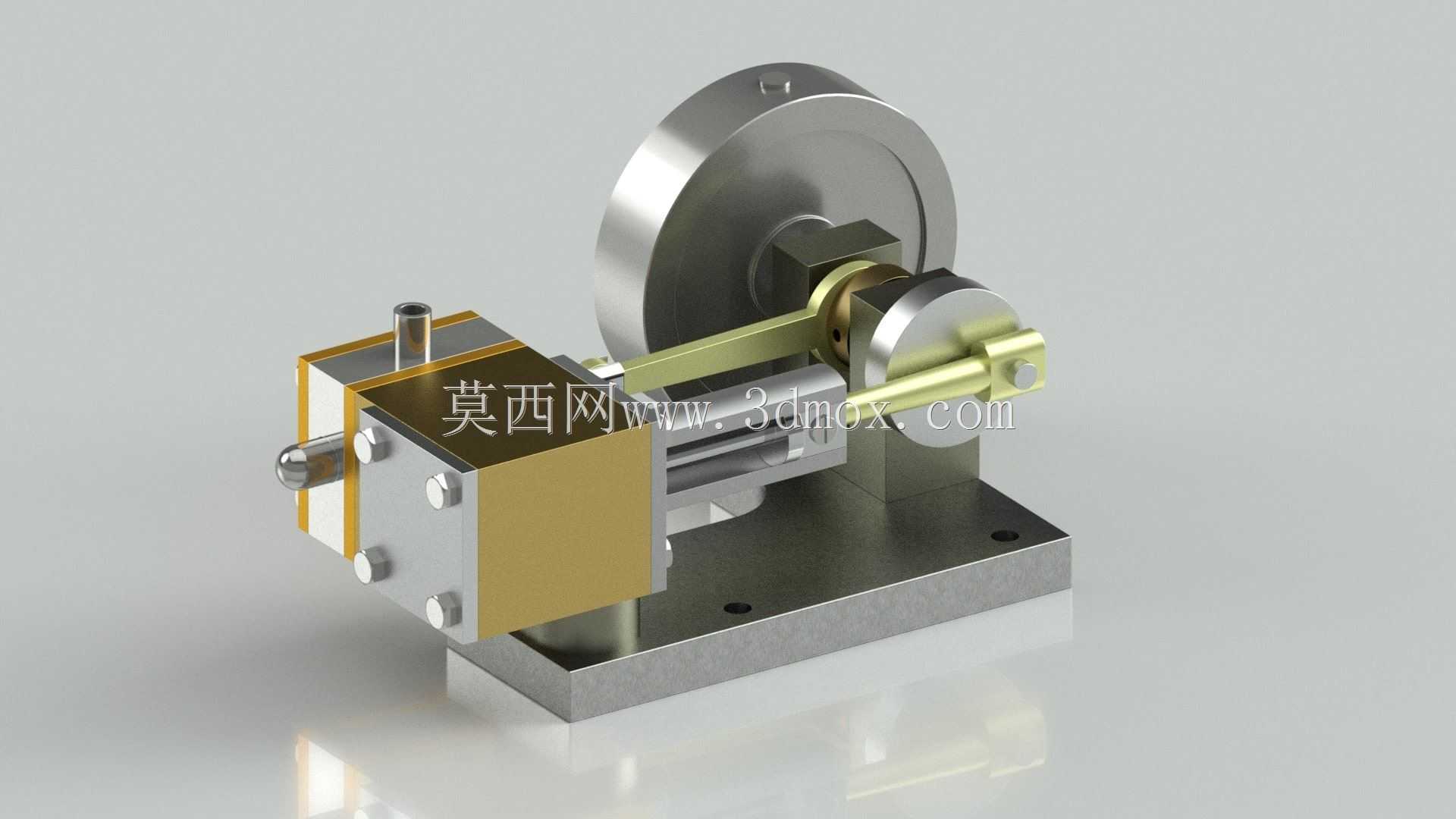

　　这款滑块引擎属于小型往复式动力机构，在教学演示、微型动力装置研发、精密传动实验场景中应用广泛，可作为小型动力输出单元适配低负载驱动需求，也能作为机械原理教学的具象化演示载体，帮助从业者直观理解曲柄滑块机构的动力转换逻辑。从结构功能来看，该机构通过活塞的直线往复运动，经连杆传递至曲柄轴，带动飞轮做旋转运动完成动力输出，整套传动链路的运动副配合精度直接影响动力转换效率，活塞与缸体的滑动配合间隙控制在0.02-0.05mm区间，既保证往复运动的顺畅性，又能减少不必要的旷量损耗。

　　设计过程中优先考虑了零件的加工工艺性，缸体采用块状拼接结构，降低了小型复杂腔体的加工难度，无需定制特殊成型刀具，普通铣床、车床即可完成绝大多数零件的加工，适合小批量试制与个人DIY制作。飞轮部分采用大直径轮盘结构，利用自身转动惯量储存动能，抵消活塞往复运动到上下止点时的动力死点问题，保证输出轴转动的连续性，避免出现卡滞或转速波动过大的情况。安装边界方面，整套机构的底座为一体化铣削成型的平板结构，预留了四个沉头安装孔，可直接固定在实验台架或设备基座上，安装孔位的同轴度公差控制在0.03mm以内，保证安装后曲轴的转动轴线与安装基准面平行，避免运转过程中出现附加弯矩导致轴瓦磨损加快。

　　从零件构成来看，整套机构包含缸体、活塞、连杆、曲轴、飞轮、轴承座、底座等多个零部件，部分小尺寸零件如连杆销、固定螺丝采用标准件选型，减少定制加工的成本与周期，非标准零件的结构均做了倒角去毛刺处理，避免装配过程中出现锐边划伤，也能减少应力集中导致的零件断裂风险。相比同尺寸级别的其他小型引擎结构，这款滑块引擎的比例设计更贴近工业级内燃机的传动比例，活塞行程与缸径的比值控制在1.2:1，兼顾了动力输出扭矩与运转平顺性，块状外观结构虽然造型简洁，但内部传动链路的布局完全遵循实际动力设备的设计逻辑，没有为了外观牺牲传动合理性。

　　在实际装配调试过程中，需要重点关注连杆与活塞、曲轴的连接间隙，间隙过大会导致运转噪音增大、动力传递损耗增加，间隙过小则会出现运动卡滞，甚至在运转过程中出现零件抱死的情况；轴承座与曲轴的配合采用基孔制过渡配合，保证曲轴转动灵活的同时不会出现径向窜动。缸体与活塞的配合面需要做表面研磨处理，降低滑动摩擦系数，减少往复运动过程中的磨损，延长机构的使用寿命。这套结构也可作为微型动力设备的原型验证载体，通过调整活塞行程、飞轮重量、缸体尺寸等参数，可适配不同转速、不同扭矩的输出需求，在小型科普展品、自动化设备微型动力单元、教学实验装置等场景都有较高的适配性。底座的平面度公差控制在0.02mm以内，保证所有安装在底座上的零件基准统一，避免因底座变形导致各运动副的同轴度、平行度超差，影响整套机构的运转性能。
