卧式空气压缩机储气罐体结构设计

　　在通用气动系统的配置逻辑里，储气单元从来不是附属的可选部件，而是决定整套气源输出稳定性的核心承压载体，这款卧式布置的压缩空气储罐，就是针对中小型空压站、车间分散式供气点、移动式气动作业机组开发的承压储配结构。从实际应用场景来看，这类储罐常配套7.5kW到15kW功率段的往复式或螺杆式空压机使用，覆盖机械加工车间气动夹具供气、汽修门店气动工具动力源、小型喷涂作业稳压供气、实验室气动测试平台气源缓冲等多个场景，能够有效抵消空压机启停阶段的压力脉动，避免管网压力骤升骤降导致的气动元件动作失效，同时还能沉淀压缩空气裹挟的液态冷凝水、管路锈蚀杂质，减少下游精密气动阀件、气缸的磨损卡滞风险。

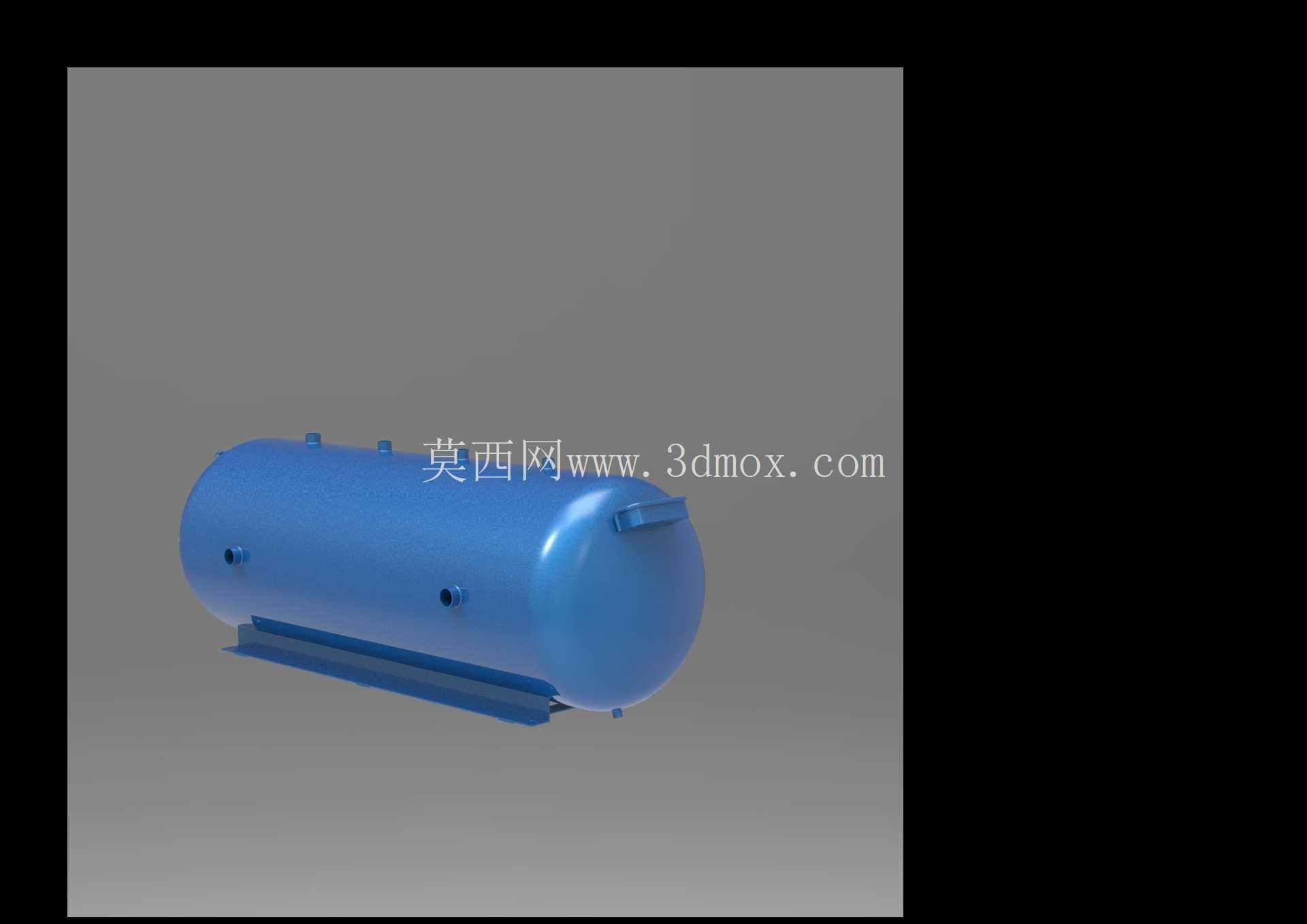

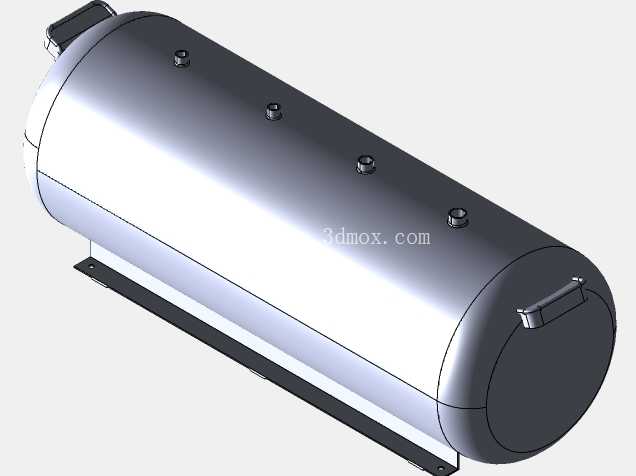

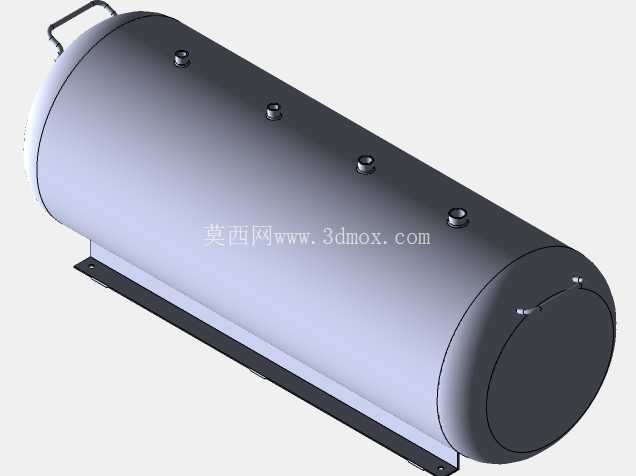

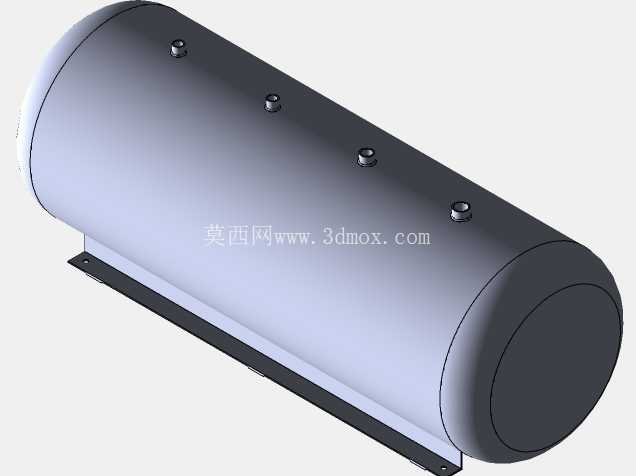

　　从结构设计思路来看，这款储罐采用卧式椭圆封头搭配圆柱形筒体的经典承压结构，筒体部分采用等壁厚卷制焊接成型，两端封头采用标准椭圆旋压成型，相比碟形封头受力更均匀，相同承压等级下可以适当降低壁厚，控制整体自重。筒体顶部设置的吊环结构，是针对车间安装转运场景设计的，单吊点承重匹配罐体满水总重，配合底部的鞍式支座，既可以直接落地放置在硬化地面，也可以通过支座预留的安装孔配合膨胀螺栓做固定安装，避免空压机运行振动导致罐体移位。筒体侧面预留的多个接口，分别对应进气、出气、安全阀安装、压力表接驳、排污阀安装的功能需求，接口位置做了局部加厚补强处理，避免焊接应力集中导致的长期使用开裂问题，其中排污接口设置在筒体底部最低位置，能够保证停机状态下罐内积存的冷凝水可以完全排空，减少罐内壁的锈蚀风险。

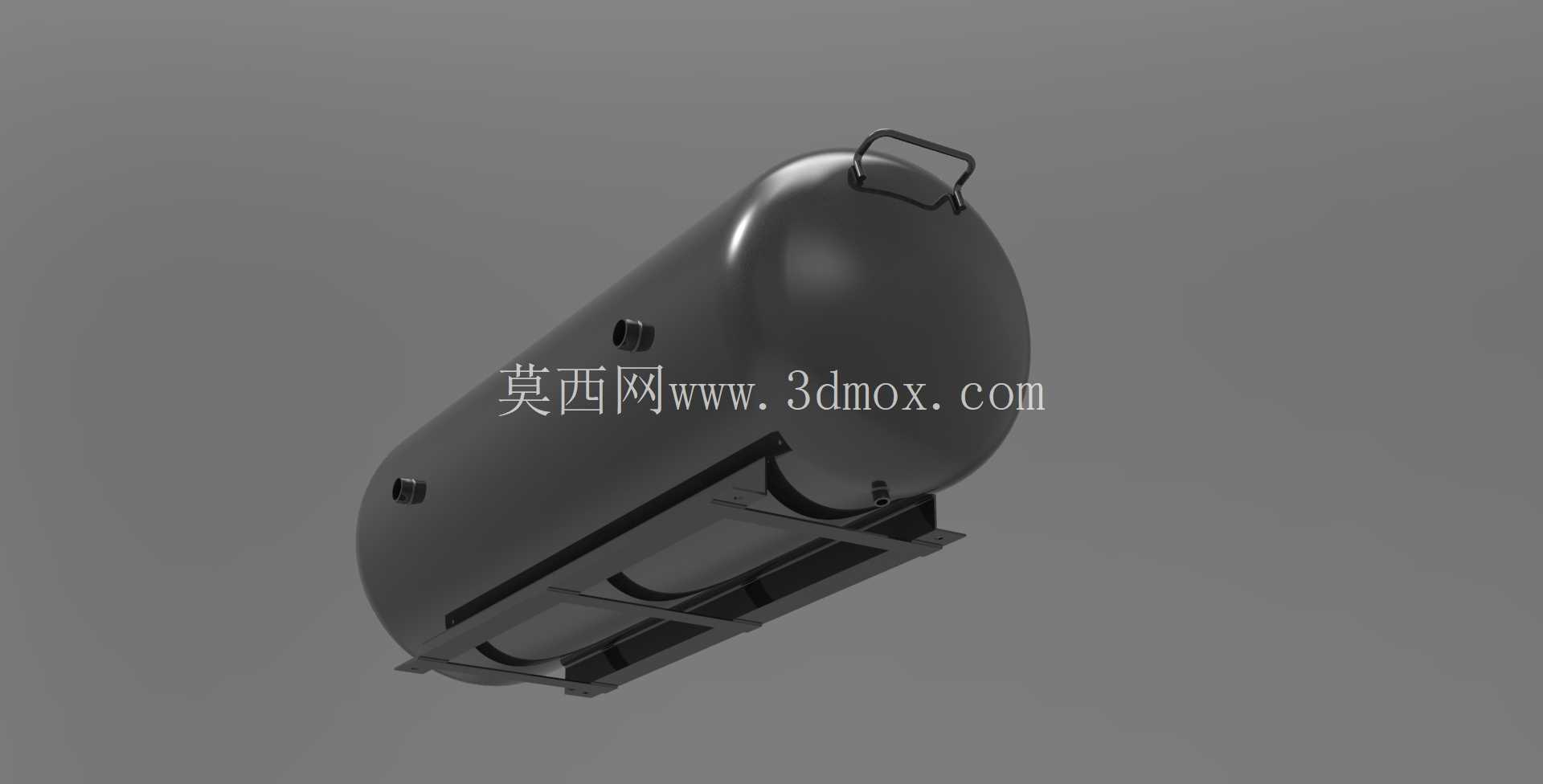

　　从安装边界与尺寸适配角度来说，这款卧式储罐的重心高度控制在较低区间，相比同容积立式储罐，对安装空间的垂直高度要求更低，适合放置在层高有限的车间角落、设备夹层或者移动空压机组的底座框架上，鞍式支座的跨距经过受力校核，满压状态下支座处的筒体局部应力控制在材料许用应力范围内，不会出现支座处筒体凹陷变形的问题。罐体顶部的接口间距预留了足够的操作空间，方便后期安装阀门、压力表的时候使用扳手紧固，不会出现操作空间不足导致的安装困难。在功能特性上，罐体内部做了简单的气流缓冲设计，进气口的气流不会直接冲击封头位置，而是顺着筒体内壁形成旋流，既可以提升杂质冷凝水的分离效果，也能减少高速气流对罐壁的长期冲蚀。外部的支架结构除了支撑罐体本身，还预留了小型冷干机、精密过滤器的安装位，可以直接配套组成一体式气源处理单元，减少现场管路连接的工作量。

　　对于结构设计从业者来说，这类承压储罐的建模重点在于焊接位置的应力释放处理、接口补强的尺寸匹配、支座受力的载荷校核，建模过程中需要特别注意封头与筒体的焊接坡口尺寸、接口处的补强圈厚度匹配，避免出现干涉或者强度不足的问题；对于设备选型人员来说，这款结构的储罐适配多类常规中小型空压机，安装灵活，维护操作空间充足，能够满足多数常规工业场景的气源稳压储配需求，不需要额外做复杂的安装基础改造，落地即可对接管路投入使用。
