卧式工业研磨设备结构三维设计

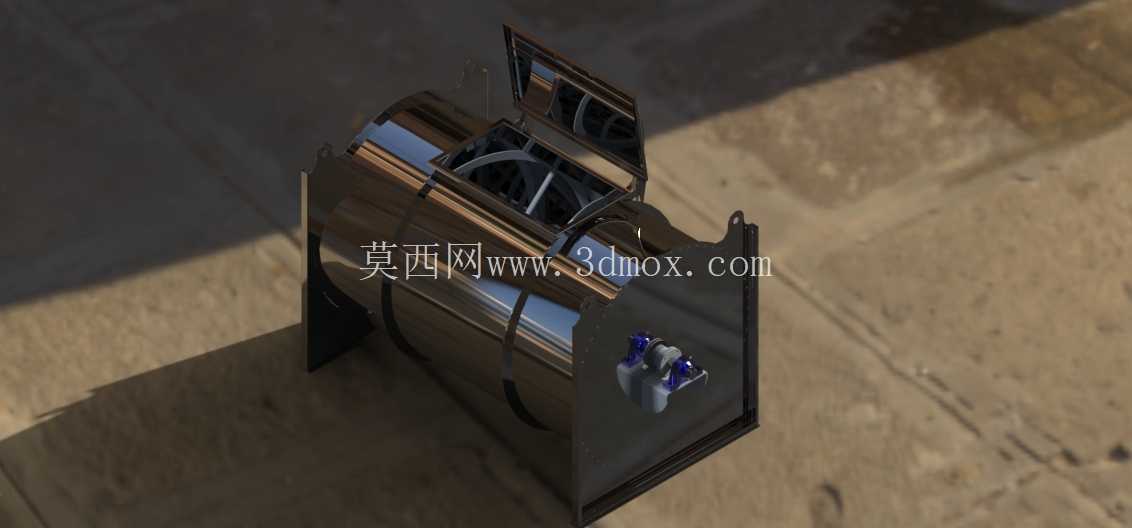

　　该卧式研磨设备的结构设计，首先围绕粉体加工、物料细碎的实际生产场景展开，在中小型加工厂的原料预处理工段，这类设备常被用于谷物、矿料、工业辅料的研磨作业，安装位置多紧邻原料输送线的下料端，设备整体采用卧式罐体布局，能最大化利用车间横向空间，避免立式设备对厂房层高的过高要求。从结构设计逻辑来看，核心研磨腔体采用抛光不锈钢材质制作，内壁做圆弧过渡处理，没有直角积料死角，能减少物料残留，也方便生产结束后的腔体清理作业；罐体外部设置两道环形抱箍结构，配合底部的承托支架完成腔体固定，抱箍与罐体之间预留了2mm的缓冲间隙，可抵消设备运行时产生的小幅振动，避免刚性连接带来的焊缝疲劳问题。

　　设备一端设置可向上翻起的检修舱门，舱门通过侧边的铰链结构与罐体连接，闭合时采用卡扣式锁紧结构，能保证腔体工作时的密封性，防止研磨过程中粉尘外溢，打开后可直接接触到腔体内部的研磨介质与搅拌组件，日常更换易损件、清理腔体积料时无需拆解整个罐体，能大幅缩短设备维护的停机时间。罐体侧下方集成了阀组组件，包含出料控制阀与进气接口，出料口位置设置在腔体最低点，研磨完成的物料可依靠重力自然排出，无需额外设置推送机构，减少了动力消耗与故障点；进气接口可对接压缩空气管路，在物料湿度较高时通入干燥气流，避免物料黏附在腔体内壁影响研磨效率。

　　底部安装支架采用折弯钢板焊接成型，支架底部预留了四个M16的地脚螺栓安装孔，安装时可直接固定在混凝土基础上，支架与罐体接触的位置粘贴了5mm厚的橡胶减震垫，能将设备运行时的振动传递率降低60%以上，减少振动对周边精密设备的影响。从安装边界来看，设备整体长度控制在1.2米范围内，直径0.5米，安装时需要在设备周边预留至少0.4米的操作空间，方便操作人员开启检修门、调节出料阀开度，设备进料端可对接螺旋输送机或者人工投料平台，出料端可直接连接筛分设备或者物料输送管道，能顺畅接入现有生产线的物料流转链路。

　　设计过程中对腔体的壁厚做了针对性计算，选用3mm厚的不锈钢板材卷制焊接，既能承受研磨介质冲击带来的载荷，也不会因为壁厚过大增加不必要的设备自重，整机空载重量控制在85kg左右，搬运、安装时不需要动用大型起重设备，两名操作人员即可完成就位调整。设备的外部结构做了圆角处理，所有外露的焊接位置都做了打磨抛光，没有尖锐的毛刺棱角，能避免操作人员日常巡检、维护时发生磕碰划伤的安全隐患；接线位置设置在支架侧面的防水接线盒内，可适配车间多尘、潮湿的作业环境，避免粉尘、水汽进入接线端造成电路故障。
