户外落地式电源变压器柜体结构设计

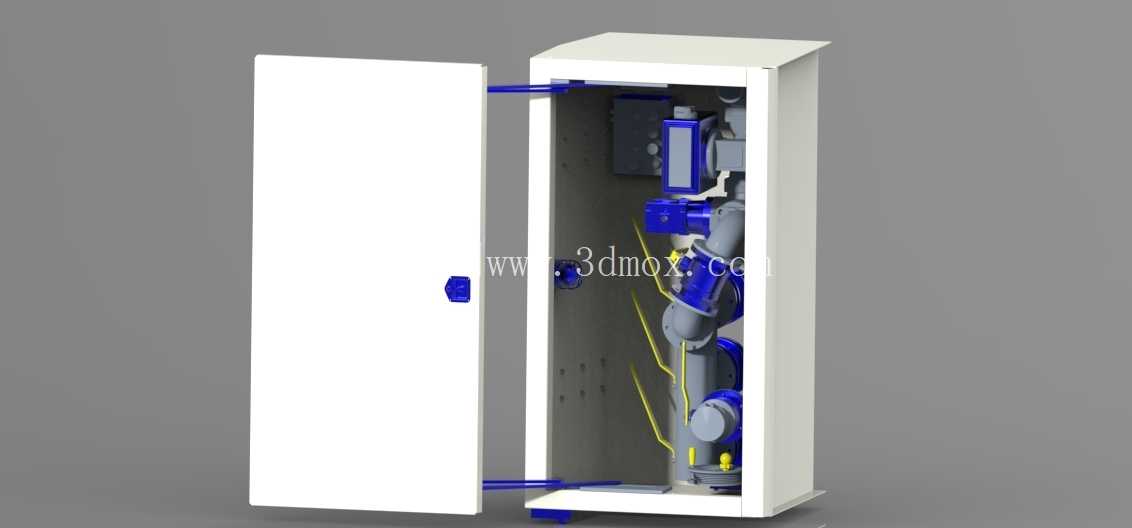

　　这款落地式柜体结构的电源变压器，主要面向户外中小型配电场景设计，常见于工业园区边角配电节点、商业体户外供电接驳点、乡村台区变电扩容点位，承担10kV及以下电压等级的电压转换、电能分配功能，可直接为末端低压用电设备提供稳定的供电输出，无需额外搭建独立设备房，能大幅降低现场配电设施的基建投入。从结构设计逻辑来看，整体采用单开门立式柜体布局，柜体顶部做了外伸式防雨檐结构，檐边超出柜体侧壁一定距离，可避免雨水顺着柜门缝隙、柜体拼接缝渗入内部，适配户外露天安装的防雨需求；柜门采用内嵌式铰链安装，铰链隐藏在柜体侧壁与柜门的连接缝隙内，既可以避免户外环境下铰链长期淋雨锈蚀，也能减少外力磕碰导致铰链变形的概率，柜门搭配的旋转式锁具操作简单，运维人员无需复杂工具即可完成开门操作，日常巡检时可快速查看内部器件状态。

　　柜体内部预留了分层安装空间，上层区域可布置高压进线端的保护器件、电压传感模块，中层为核心变压器绕组及铁芯的安装位，设计时预留了足够的电气安全间隙，不同电位的带电部件之间的爬电距离、电气间隙均满足低压配电设计规范要求，避免高压端与低压端之间出现击穿放电风险；下层区域预留了低压出线端子的安装位置，同时预留了线缆固定支架的安装孔位，现场布线时可直接将进出线线缆通过柜体底部的穿线孔引入，穿线孔位置预设了密封胶圈的安装槽，可防止蚊虫、雨水从线缆入口进入柜体内部。

　　从安装边界来看，柜体底部设计了外翻式安装法兰，法兰上开有四个对称的固定安装孔，现场安装时可直接通过膨胀螺栓固定在混凝土基础台上，基础台高度建议高出地面15cm以上，避免雨季地面积水倒灌进柜体；柜体整体深度控制在合理范围，开门后所需的操作空间仅需预留柜门全开的回转半径即可，无需额外占用过多的通道空间，适合安装在空间相对局促的户外配电点位。内部器件的安装导轨采用标准化设计，兼容常规电气元件的安装尺寸，后续运维更换器件时无需重新打孔，可直接在导轨上完成器件拆装；柜体侧壁预留了多组通风散热孔，孔位采用向下倾斜的百叶结构，既可以保证柜内空气流通，带走变压器运行时产生的热量，又能防止外部雨水、杂物通过通风孔进入柜内，散热孔内侧还预留了防尘网的安装卡槽，在多尘场景下可加装防尘网，减少粉尘进入柜内堆积在器件表面，降低器件绝缘性能下降的风险。

　　柜门内侧预留了接线图卡槽，可将设备的接线原理图、运维提示卡直接固定在卡槽内，运维人员开门即可查看相关参数，无需额外携带图纸；柜体的焊接位置均做了打磨钝化处理，外部喷涂户外级防腐塑粉，可适应户外高低温变化、紫外线照射的环境，减少柜体锈蚀掉漆的概率，延长整体使用寿命。在结构强度设计上，柜体侧板采用加厚冷轧钢板折弯成型，折弯处做了加强筋结构，即使受到一定程度的外力碰撞，也不会出现明显变形，可有效保护内部的变压器核心部件不受外力损坏；柜门与柜体之间预留了密封胶条的安装位，关闭柜门后胶条可填充柜门与柜体之间的缝隙，进一步提升柜体的防护等级，满足户外安装的防尘防水要求。
