卧式E42水平安装电源变压器结构设计

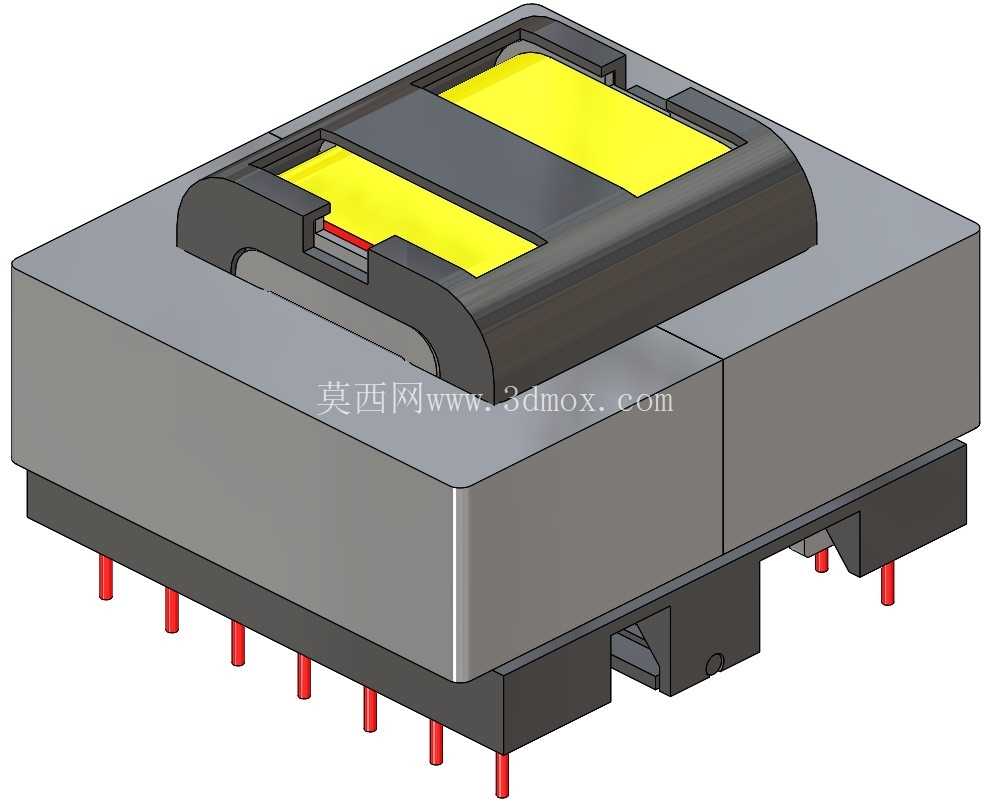

　　在小功率开关电源、工控控制板卡、消费类电子供电回路的设计选型中，卧式插针式电源变压器是应用频次极高的电磁转换器件，这款E42规格的水平安装变压器，正是针对板上安装高度受限的场景开发的结构方案。不同于立式安装变压器会占用较多垂直空间的特性，该结构将磁芯与绕组整体沿PCB板面水平排布，能有效压缩整机的内部高度空间，适配薄型化设备的内部堆叠需求，常见于桌面式工控模块、小型通讯终端、家用小功率电控设备的供电回路中，承担电压变换、电气隔离、阻抗匹配的核心功能。

　　从结构设计逻辑来看，这款变压器采用E型锰锌铁氧体磁芯对拼结构，磁芯中柱套设绝缘骨架，绕组分层绕制在骨架的绕线槽内，初级与次级绕组之间设置绝缘隔离层，满足安规要求的电气间隙与爬电距离。磁芯外侧通过卡扣式绝缘护盖进行包覆，既可以固定磁芯拼合位置，避免受震动出现磁芯错位导致的电感量偏移，也能对绕组形成物理防护，防止组装过程中磕碰损伤漆包线绝缘层，同时护盖的平整顶面也能在整机内部空间紧张时，作为辅助支撑面贴合设备内部的绝缘挡片，提升整机结构稳定性。

　　安装接口部分，该变压器采用直插式焊针设计，所有引脚沿骨架底部两侧排布，引脚间距符合常规PCB布线的通用间距规范，焊针长度适配1.6mm标准厚度PCB的波峰焊工艺要求，插入PCB后露出的焊针长度控制在1.5-2mm区间，既保证焊接后的机械连接强度，也不会出现焊针过长顶到设备外壳的问题。磁芯整体的水平排布设计，让器件的重心完全落在引脚围合的安装区域内，即使设备存在运输震动、长期运行的微幅振动，也不会出现引脚受力变形、器件歪斜的问题。

　　从实际选型的边界尺寸来看，该E42变压器的磁芯边长对应E型磁芯42mm的规格尺寸，整体安装后的板上高度远低于同功率等级的立式变压器，在进行PCB布局时，器件上方仅需预留不超过2mm的安全间隙即可，不会占用上层板卡或者结构件的排布空间。绕组的绕制结构根据实际功率需求可灵活调整线径与匝数，骨架的挡墙结构预留了足够的安规距离，无需额外增加绝缘套管即可满足常规小功率供电的隔离要求。磁芯拼合面的平整度控制在合理公差范围内，能够有效降低磁阻，减少空载损耗与工作发热，长时间额定负载运行时的温升控制在绝缘材料允许的范围内，保证长期工作的可靠性。

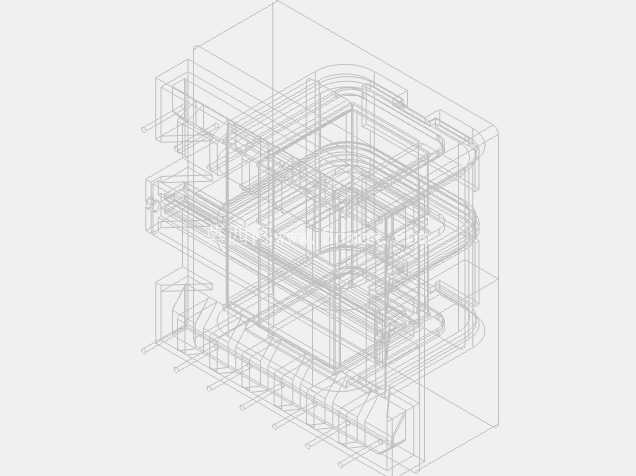

　　在结构细节处理上，骨架底部设置了定位凸点，对应PCB上预留的定位孔，插件时可以快速完成器件定位，避免波峰焊过程中器件出现偏移、浮高的问题。外侧的绝缘护盖与骨架之间采用卡扣配合，无需额外点胶固定即可完成装配，简化生产组装工序，同时也方便后续维修时的拆卸检测。引脚采用镀锡铜材质，可焊性良好，能够兼容无铅焊接工艺，符合当前电子制造业的环保生产要求。整体结构没有多余的冗余设计，所有结构特征都围绕安装便利性、运行可靠性、空间利用率三个核心需求展开，能够直接适配多数小功率电源类产品的设计需求，结构建模时完整还原了磁芯、骨架、护盖、引脚的所有配合特征，可直接用于PCB布局的干涉检查、整机结构的空间堆叠验证，也可作为同类规格变压器改型设计的基础参考模板，减少重复建模的工作量。
