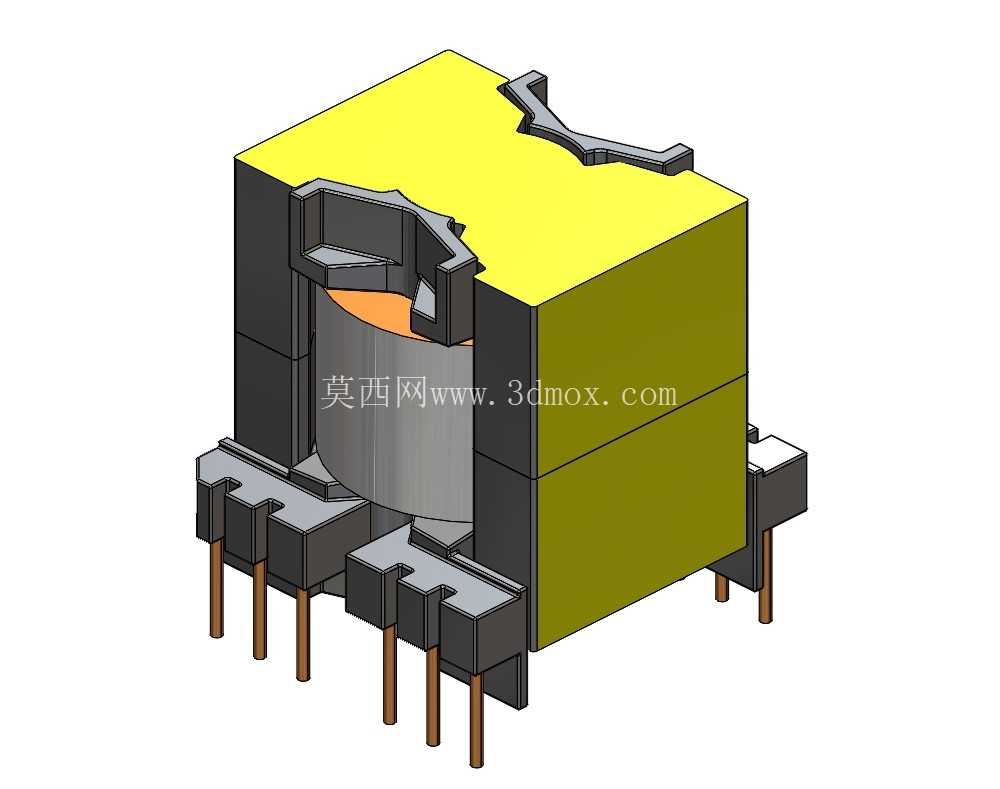

PQ26/25型立式高频电源变压器结构

　　做了快十年开关电源结构设计，PQ系列磁芯的变压器是我日常打交道最多的磁性元件之一，这次还原的PQ26/25规格立式变压器，是小功率AC-DC、DC-DC电源里的常客，常见于工业控制板卡辅助电源、消费类适配器、通信设备供电模块这类场景，额定功率覆盖15W到30W区间，适配的开关频率大多在50kHz到200kHz之间，刚好避开低频硅钢片变压器的笨重缺陷，也不会像更高规格磁芯那样带来不必要的成本冗余。

　　先从安装边界说起，这个型号的变压器采用直插式引脚布局，引脚采用镀锡铜包钢材质，一共6根引脚分两侧排布，引脚间距严格按照行业通用的2.54mm标准网格设计，插装时对应PCB上的通孔焊盘，引脚伸出PCB背面的长度控制在1.5mm到2mm之间，刚好满足波峰焊的吃锡要求，不会因为引脚过长导致焊后剪脚工序额外增加工时，也不会因为引脚过短造成虚焊隐患。整体安装高度从PCB板面到磁芯顶部的尺寸控制在25mm以内，横向占位宽度26mm，纵向深度和磁芯宽度匹配，在布局时只要在周边预留1mm的安全爬电距离，就能满足安规要求里的初级次级绝缘间距规范，不会和周边的电解电容、功率管散热片产生结构干涉。

　　设计思路上，这款变压器采用PQ型铁氧体磁芯作为磁路载体，相比传统的EE型磁芯，PQ磁芯的磁路闭合更规整，窗口利用率更高，相同功率下的体积能缩小15%左右，磁芯的中柱为圆形截面，绕制线圈时的导线弯折应力更小，也能减少线圈的分布电容。磁芯对接处预留了0.1mm左右的气隙，是专门针对反激拓扑电路设计的，能够避免大电流工况下的磁饱和问题，气隙的大小经过反复校核，既保证足够的抗饱和能力，又不会因为气隙过大导致漏感超标，漏感值控制在初级电感量的3%以内，能有效降低功率管的尖峰电压，减少吸收电路的损耗。

　　线圈绕制采用分层分段结构，初级绕组绕在最靠近磁芯中柱的内层，采用高强度漆包线多股并绕，降低高频下的集肤效应损耗，层间用0.05mm厚的聚脂薄膜做绝缘隔离，初级绕组绕制完成后包裹三层绝缘胶带，再绕制次级绕组，初次级之间的绝缘厚度满足加强绝缘要求，能够承受4kV的交流耐压测试不击穿。最外层包裹的黄色绝缘胶带不仅起到固定线圈的作用，还能在磁芯和线圈之间形成缓冲，避免生产过程中磁芯棱角刮破漆包线绝缘层造成匝间短路。顶部的黑色塑料固定卡扣是和磁芯尺寸匹配的专用件，卡接在磁芯两侧的凹槽内，不需要额外点胶就能把上下两片磁芯牢牢固定，减少生产工序中的点胶固化等待时间，卡扣上的定位凸起刚好卡在骨架的限位槽里，避免磁芯在震动工况下出现移位，导致电感量偏移。

　　实际使用中，这款变压器的骨架采用耐高温的PBT材质注塑成型，耐温等级达到B级130℃，能够适应电源内部密闭空间的温升环境，长时间满负载运行时，线圈的最高温升控制在60K以内，不会因为过热导致骨架变形、漆包线绝缘老化。引脚和骨架的结合处做了防爬锡设计，焊盘位置的凸台能够阻止波峰焊时焊锡顺着引脚爬到骨架内部，避免造成线圈短路。和卧式同规格变压器相比，立式安装的结构占用PCB板面面积更小，适合对板面尺寸要求严苛的紧凑型电源设计，比如小型PLC的供电模块、壁挂式设备的内置电源，都能看到这类结构变压器的应用。在建模过程中，每一处倒角、每一个卡扣的配合尺寸都按照实际量产的公差要求做了还原，磁芯和骨架的配合间隙控制在0.05mm以内，和实际生产中的装配公差一致，能够直接用于电源整机的结构干涉检查、散热仿真模拟，也能作为磁性元件选型时的尺寸参考，避免选型阶段出现尺寸不匹配导致的PCB改版问题。
