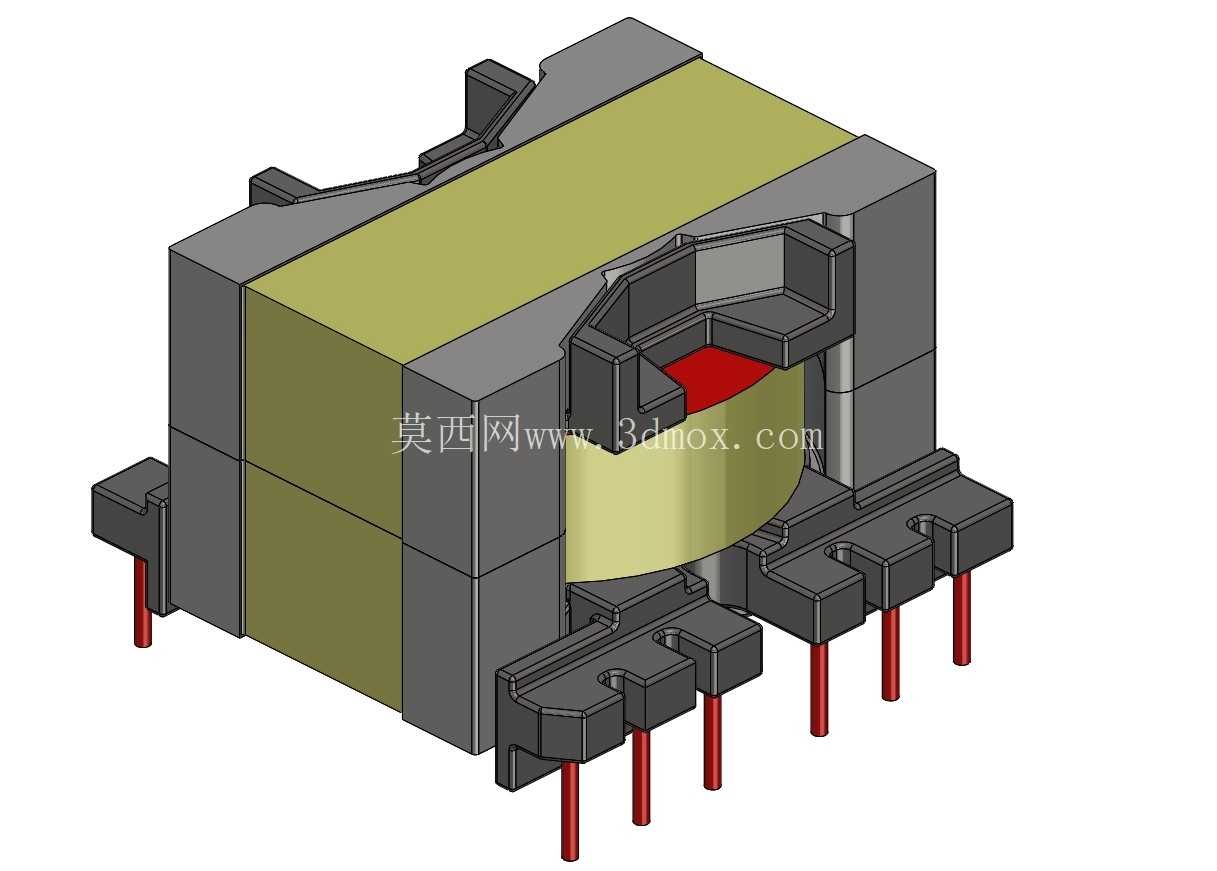

这款PQ32-20规格的立式变压器,是小功率开关电源拓扑里应用极广的磁性功率器件,日常接触的消费类电源适配器、工控板卡辅助供电回路、小功率LED驱动模组、小家电控制板的隔离变压环节,都能见到同结构产品的身影。它的核心作用是在高频开关回路里完成电能的磁耦合传递,实现输入输出侧的电气隔离,同时通过绕组匝数比匹配完成电压幅值转换,部分场景下还会承担谐振电感的功能,配合电源IC完成软开关动作降低开关损耗。
从结构设计逻辑来看,这款产品采用立式直插排布,核心磁件选用PQ型铁氧体磁芯,这类磁芯的截面形状经过优化,相比同功率等级的EE型磁芯,绕组占用空间更小,磁芯窗口的铜线填充率更高,同时磁路的闭合磁阻更低,能有效降低空载励磁电流,减少待机状态下的无功损耗。磁芯中柱预留了合适的气隙长度,避免大电流工况下出现磁饱和问题,保证动态负载下的电感量稳定性,气隙的大小经过反复校核,既满足饱和电流的设计阈值,又不会因为气隙过大导致绕组涡流损耗升高。绕组部分采用分层绕制工艺,初级绕组与次级绕组之间设置了绝缘隔离层,满足安规要求的爬电距离与电气间隙,引脚侧的绕组出线直接缠绕在直插引脚上,浸漆固化后能保证绕组与引脚的连接可靠性,避免长期振动工况下出现线脚断裂问题。
安装边界上,这款变压器采用PCB直插安装方式,底部的六根引脚按照标准间距排布,引脚直径适配常规PCB板的钻孔尺寸,插装后波峰焊即可完成固定,不需要额外的固定结构件。整体外形的长宽高尺寸适配小功率电源的板上空间,立式排布的方式相比卧式结构占用更小的PCB板面积,能给板上其他元器件留出更多排布空间,磁芯顶部与外壳的安全距离满足安规的绝缘要求,侧面的磁芯固定卡扣采用一体化骨架结构,不需要额外的钢夹固定,减少了零部件数量同时简化了装配工序。骨架选用耐高温的工程塑料材质,能承受波峰焊时的高温冲击,不会出现受热变形的问题,同时骨架的绝缘等级满足长期工作温升要求,在额定负载下的温升范围内能保持结构强度与绝缘性能稳定。
实际选型应用时,这类立式变压器需要根据开关频率、输入电压范围、输出功率等级来匹配绕组线径与匝数,磁芯的有效截面积决定了单匝可承受的伏秒积,设计时需要核算最坏工况下的磁芯磁通密度,避免出现磁饱和导致电源炸机。引脚的排布顺序对应绕组的同名端,在PCB Layout时需要注意同名端的接线方向,避免出现反馈绕组相位错误导致电源无法起机的问题。磁芯与骨架的配合公差经过严格控制,装配后磁芯的结合面紧密贴合,减少磁芯气隙处的边缘磁通损耗,同时避免出现磁芯松动导致的工作异响问题。绕组绕制过程中会控制排线的整齐度,避免出现绕组交叉错乱导致的层间电容过大,影响电源的EMC性能,必要时会在绕组间增加铜箔屏蔽层,降低共模干扰的传导发射。
