机架式UPS配套电池组安装机架结构

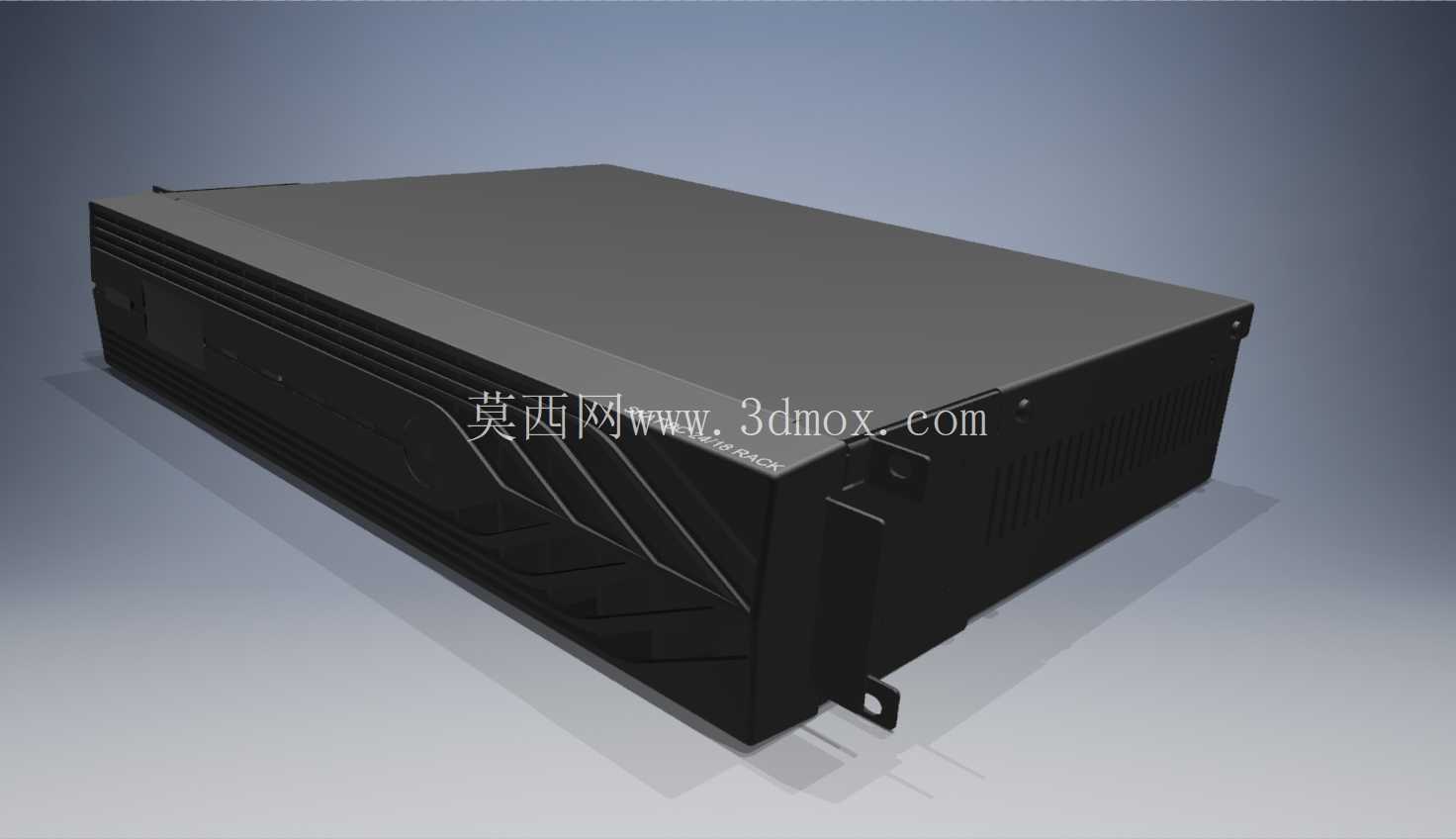

　　在中小机房、通讯基站、工业现场分布式供电场景中，机架式UPS的配套电池安装结构，直接决定了供电系统的部署效率、运维便利性与运行可靠性。这款适配24V直流UPS系统的机架式电池组安装结构，采用标准19英寸机架安装的尺寸边界设计，可直接兼容常规服务器机柜的立柱安装孔位，无需额外定制安装支架，能够快速嵌入标准机柜的预留U位空间，适配现场快速部署的需求。从结构设计逻辑来看，整个机架采用钣金折弯一体成型的主体框架，外壳表面做哑光黑喷塑处理，既满足工业现场的防刮耐磨需求，也能和机房内常规IT设备的外观风格保持统一，不会出现视觉上的突兀感。框架侧面预留了快装固定挂耳，挂耳上的长圆孔设计可以适配不同机柜立柱的孔位偏差，降低现场安装时的对位难度，即使是机柜立柱存在轻微的加工误差，也能通过挂耳的调节余量完成固定，避免强行安装导致的框架变形。设备前面板采用一体化冲压成型的加强筋结构，既提升了前面板的结构强度，避免日常运维中磕碰导致的面板凹陷，也通过斜向的筋条纹路提升了外观的辨识度，同时筋条结构也能在一定程度上提升前面板的散热导流效果，让电池组充放电过程中产生的热量能够顺着筋条间隙自然散出。机架内部的电池仓采用分层限位设计，每个电池模组都预留了独立的安装卡位，卡位边缘设置了绝缘缓冲胶条，既可以避免运输、安装过程中电池模组晃动导致的接线端子松动，也能在电池模组和金属框架之间形成可靠的绝缘隔离，杜绝漏电风险。仓体内部预留了规整的走线槽位，动力线、采样线可以沿着槽位独立排布，避免动力线缆和信号采样线交叉缠绕带来的信号干扰，同时走线槽的卡扣设计可以方便运维人员快速拆装线缆，后期更换电池模组时无需整理整束线缆，只需要断开对应模组的接线即可完成更换。

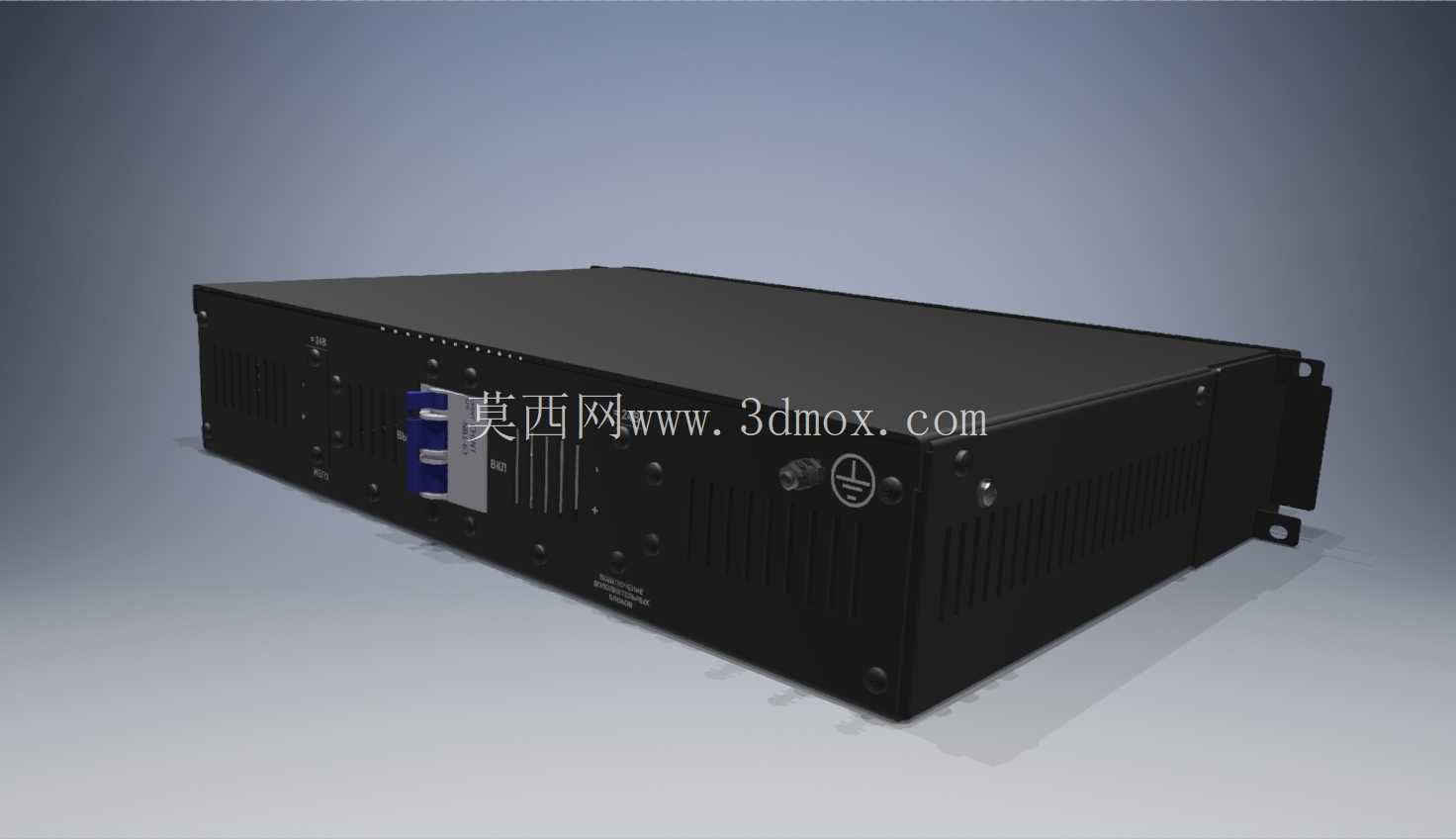

　　从安装边界来看，整个机架的深度控制在常规服务器机柜的兼容深度范围内，不会出现突出机柜立柱或者抵到机柜后部理线架的问题，机架后部预留了接线端子的安装空间，外部直流输出线、通讯采样线都可以从后部的预留穿线孔引出，和机柜内部的竖向理线架完美对接，让整个机柜内部的走线更加规整。机架顶部采用平整无凸起的设计，当机柜内部U位紧张时，也可以在机架顶部放置轻量化的配套设备，不会因为顶部有凸起结构导致上层设备放置不稳。侧面的散热格栅采用斜向开孔设计，开孔方向朝向机柜外侧的散热通道，既可以保证外部冷空气能够顺利进入机架内部带走电池产生的热量，也能避免机房顶部掉落的灰尘直接落到电池模组表面，降低积灰导致的绝缘性能下降风险。

　　在实际应用场景中，这类机架结构主要服务于需要持续可靠供电的场景，比如小型通讯基站的传输设备供电、工业现场PLC控制系统的后备供电、中小机房网络交换机的不间断供电，这类场景往往没有独立的电池室，需要把电池组和主设备一起安装在标准机柜内部，这就要求电池机架既要满足紧凑的尺寸要求，也要具备足够的结构强度和安全防护性能。这款机架在设计时充分考虑了现场运维的实际需求，前面板可以快速拆卸，不需要完全拆下整个机架就能完成内部电池的检测和更换，降低了后期运维的时间成本。

　　框架的拼接处采用点焊加螺栓紧固的双重固定方式，既保证了整体框架的结构强度，在满配电池组的情况下不会出现框架变形，也能在需要拆解运输时，通过拆下固定螺栓完成框架的扁平化包装，降低长途运输的包装体积和物流成本。机架底部预留了接地螺柱，可以通过接地线缆直接和机柜的接地排可靠连接，保证整个金属框架始终处于接地状态，避免设备漏电时产生的安全隐患。从结构细节来看，所有的钣金边缘都做了折边钝化处理，没有裸露的锋利毛边，安装和运维人员接触设备时不会被割伤，这也是工业设备结构设计中很容易被忽略但又十分重要的细节。电池仓内部的限位结构尺寸经过精准核算，和配套的12V铅酸电池模组尺寸完美匹配，电池装入后不会出现前后左右的窜动，即使在机柜运输或者遇到现场轻微震动的情况下，电池的接线端子也不会受到额外的应力拉扯，大幅降低了接线松动导致的供电故障概率。
