紧凑型模块化多旋转扭转拖链结构设计

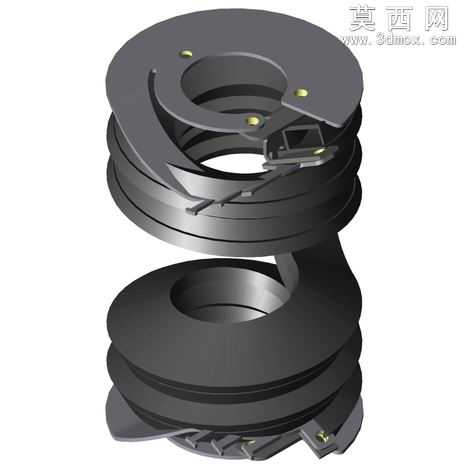

本作品为适配多周旋转工况的紧凑型模块化扭转拖链三维模型，建模过程中以实际旋转防护需求为核心出发点，首先梳理拖链实现3000度连续旋转的运动逻辑，确定分层嵌套的螺旋堆叠结构方案，通过三维建模软件完成各链节单元的参数化绘制，保证每段链节的曲面弧度、连接卡扣尺寸完全匹配，避免旋转过程中出现卡滞、干涉问题。模型渲染阶段采用哑光深灰金属材质模拟工程塑料拖链的真实质感，对连接部位的金属固定件做亮面金属材质区分，通过光影调整突出螺旋结构的层叠层次感，清晰展现各部件的装配关系。结构设计上采用上下对称的螺旋堆叠布局，单组链节单元通过卡扣式铰接结构实现连接，既保证周向旋转时的弯曲自由度，又能将弯曲半径控制在35-77mm区间内，适配9x23mm至22x75mm的内部穿线空间，可容纳多组电缆、流体管路同步完成多周旋转运动，避免管线在旋转过程中出现过度弯折、磨损、缠绕问题。设计过程中充分考虑模块化装配需求，各链节单元采用统一的接口尺寸，可根据实际旋转角度需求增减链节数量，无需重新开模即可适配不同行程的旋转工况，同时预留标准支架安装位，可直接匹配TB20.44.12.11.01.0型号安装支架完成快速装配，降低现场安装调试的难度。模型细节处理上，对每处铰接位置的间隙做精准控制，既保证链节转动的顺滑度，又避免间隙过大导致管线外露，同时对链节边缘做圆角过渡处理，防止运动过程中割伤内部线缆表面，整体结构紧凑占用空间小，可应用于旋转工作台、机械臂关节、回转机构等需要连续多周旋转的设备场景，为内置管线提供可靠的防护与导向，解决传统直线拖链无法适配大角度旋转工况的痛点。
