螺栓连接式法兰耦合传动组件结构设计

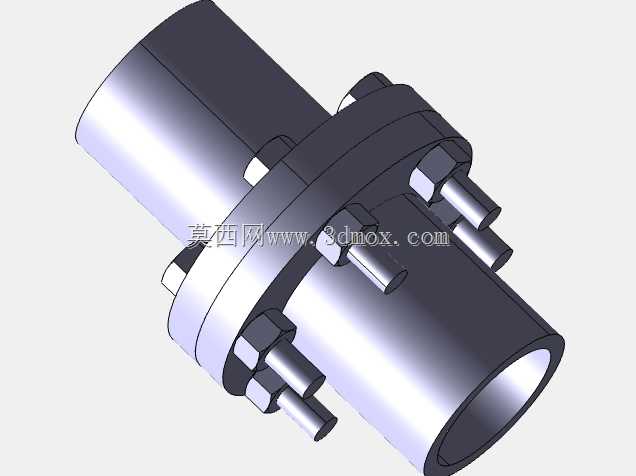

　　在流体输送、动力传动类设备的轴系布局中，两根分离轴的扭矩传递始终是结构设计需要重点考量的环节，尤其是泵、压缩机这类长期连续运转的设备，轴系连接的可靠性直接决定整机的运维周期与运行稳定性，法兰耦合组件正是针对这类工况开发的刚性轴连接结构。这类组件的核心功能是通过两个对接的金属法兰盘，将分别安装在两根轴端的法兰盘沿周向贴合后，用均布的螺栓组件完成锁紧，依靠法兰结合面的摩擦力与螺栓的剪切抗力共同传递工作扭矩，相比其他柔性联轴器，刚性法兰耦合的传动不存在回转间隙，扭矩传递的同步精度更高，适合对传动比一致性要求严格的重载工况。

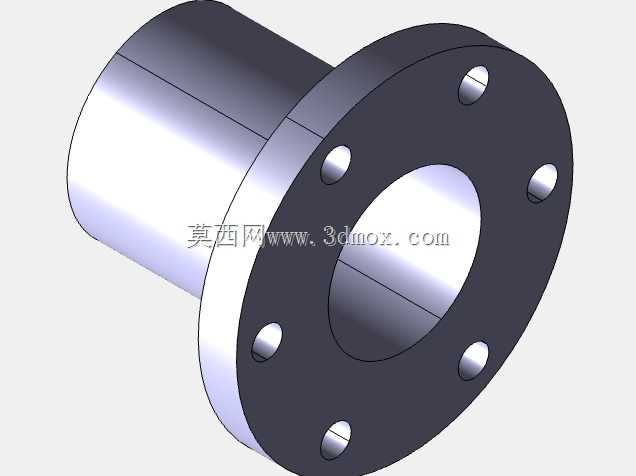

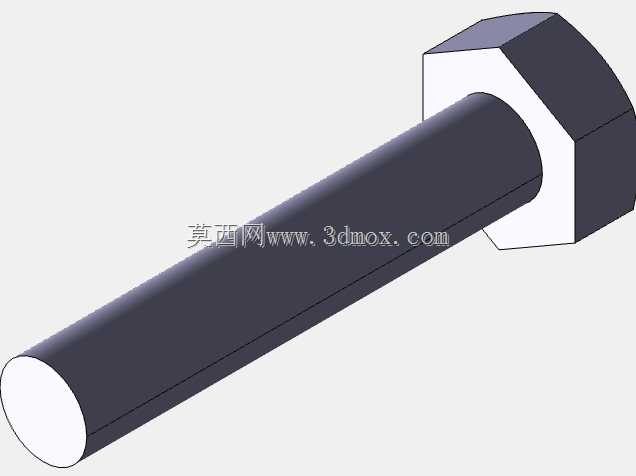

　　从结构设计逻辑来看，法兰耦合组件的两个对接法兰分别设置了与轴端配合的轴孔，轴孔与轴的配合公差通常根据载荷等级选择过渡配合或者小过盈配合，部分重载场景会在轴孔位置加工键槽，通过平键承担部分扭矩传递载荷，避免法兰与轴之间出现相对转动。法兰盘的贴合面需要保证足够的平面度与表面粗糙度，确保锁紧后结合面可以均匀贴合，避免局部应力集中导致法兰变形或者螺栓受载不均。沿法兰盘周向均匀布置的螺栓孔，其位置度公差需要严格控制，保证两个法兰对接时所有螺栓都能顺利穿入，不会出现别劲的情况，螺栓的数量与规格根据额定传递扭矩计算确定，通常螺栓数量为偶数，沿圆周等距分布，保证锁紧时法兰受力均匀。从安装边界来看，这类法兰耦合组件安装时需要先将两个半法兰分别固定在待连接的两根轴端，调整两根轴的同轴度至允许误差范围内，再将法兰贴合面对齐，穿入所有螺栓后按照对角线顺序逐步拧紧螺栓，避免单次拧紧单个螺栓导致法兰偏斜。组件的径向尺寸由法兰盘外径决定，设计时需要预留足够的螺栓扳手操作空间，轴向尺寸则包含两个法兰盘的厚度与螺栓伸出螺母的长度，选型时需要确认轴端的安装空间是否匹配，避免与周边的设备壳体、轴承端盖等部件发生干涉。

　　在实际应用场景中，这类法兰耦合组件广泛应用于离心泵的泵轴与电机轴连接、往复式压缩机的曲轴与传动轴连接、输送设备的辊筒轴与驱动轴连接等场景，由于其结构简单、拆卸维护方便，当设备需要拆解检修时，只需要拆下连接螺栓就可以分离两根轴，不需要大幅移动两端的主机设备，大幅降低运维的工作量。设计过程中需要重点核算螺栓的剪切强度与法兰盘的抗弯强度，根据设备的额定扭矩、启动时的冲击载荷系数确定安全裕量，避免过载时出现螺栓剪断或者法兰盘断裂的故障。

　　同时法兰盘的轴孔长度需要满足与轴的配合接触面积要求，避免接触应力过大导致轴孔压溃，对于有腐蚀环境的应用场景，还需要根据介质特性选择对应的法兰材质与表面处理方式，比如化工场景常用不锈钢材质，普通工业场景则可以选用优质碳素结构钢经调质处理提升综合力学性能。法兰耦合组件没有弹性缓冲元件，因此对安装时的两轴同轴度要求较高，如果两轴存在较大的径向或者角向偏差，运行过程中会产生额外的附加载荷，加剧轴承、密封件的磨损，因此安装时的同轴度找正是安装环节的核心工序，通常需要用百分表打表检测法兰盘的径向与端面跳动，调整至公差允许范围内再完成最终锁紧。
