EnzotechMP5861针柱式散热结构设计

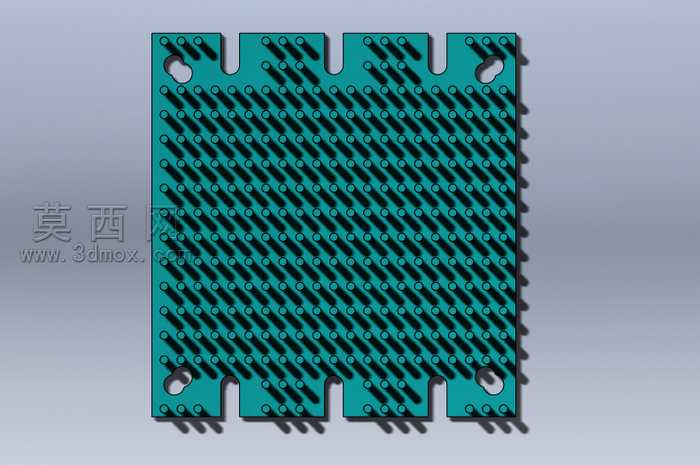

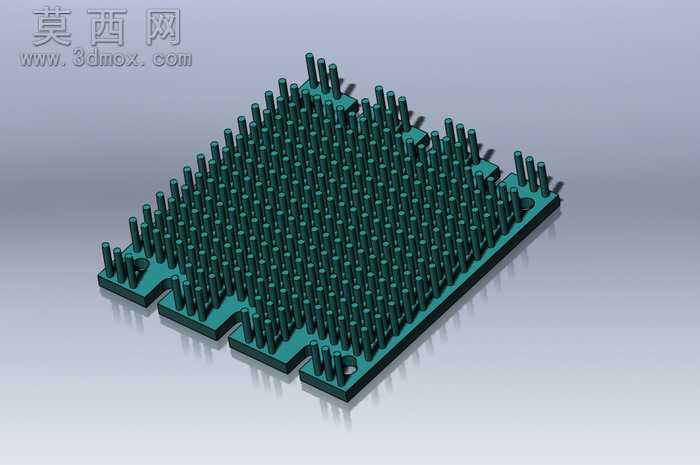

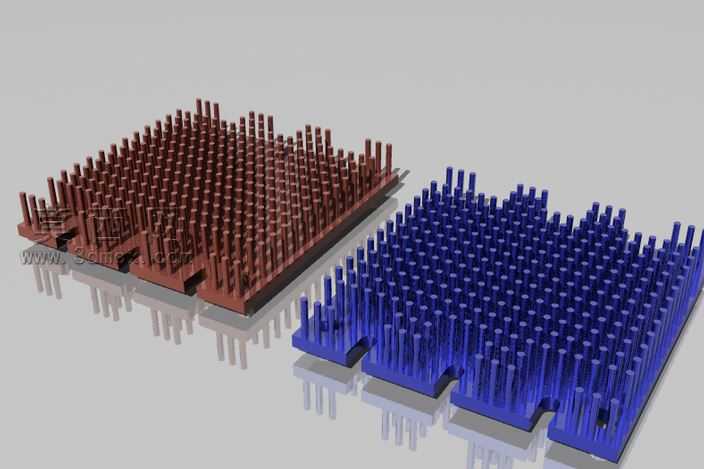

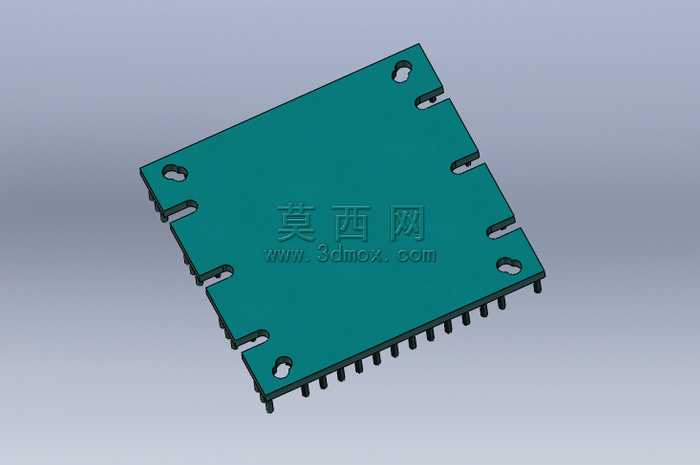

本作品为针柱式散热器三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程中以散热效率优先为核心设计思路，首先确定10毫米厚度的基础版本规格，同时预留参数调整接口，使用者可通过修改核心参数快速将模型调整为20毫米或25毫米厚度的适配版本，无需重新搭建基础结构。模型整体采用一体化基座加阵列针柱的结构形式，基座部分设计有定位卡扣结构，可直接适配对应规格的发热元件安装位，建模时对卡扣的公差配合做了参数化约束，保证安装间隙符合常规电子装配的精度要求。针柱部分采用规则矩形阵列排布，每根针柱做了微小的拔模斜度处理，既符合实际生产中的开模工艺要求，也能在渲染时更好地体现金属材质的光影层次。材质设定上，基座与针柱统一赋予阳极氧化青绿色金属材质，渲染时调整金属粗糙度与反射参数，还原氧化涂层的哑光金属质感，背景采用渐变浅灰环境，突出模型本身的结构细节。结构设计层面，针柱的排布密度经过优化，在保证基座结构强度的前提下最大化散热接触面积，针柱之间的均匀间隙可引导空气形成稳定对流通道，相比传统鳍片结构在小空间内具备更优的紊流散热效果。建模过程中对所有阵列特征做了分组管理，修改针柱高度、直径、阵列间距时可直接通过参数表调整，不会出现特征报错问题，基座边缘做了圆角过渡处理，避免尖锐边角带来的装配安全隐患，同时也让整体外观更具工业设计美感。模型完成后经过干涉检查，所有结构无重叠、无干涉问题，可直接用于后续的散热仿真分析、3D打印验证或者开模生产参考，不同厚度版本的调整仅需修改针柱拉伸长度与基座厚度参数，其余装配结构、卡扣位置均可保持通用，大幅降低衍生版本的设计耗时。
