气动插板阀结构三维设计作品

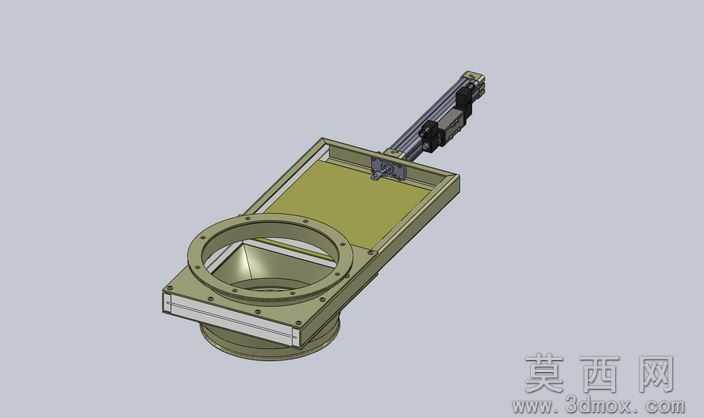

本作品为气动驱动式圆形法兰插板阀的三维结构设计，建模过程严格遵循机械设计规范，先完成整体结构的参数化草图绘制，以圆形法兰接口的公称通径为基准参数，依次推导阀座框架、插板行程、气缸安装位的关联尺寸，保证各部件装配无干涉。建模阶段对阀体法兰的螺栓孔做了环形阵列处理，严格匹配法兰连接的孔位分布标准，阀座框架采用薄壁钣金与焊接结构结合的建模方式，还原了实体设备的板材拼接逻辑，插板与阀座之间的密封槽结构做了细节刻画，预留了密封件的安装空间。驱动部分选用标准笔形气缸模型，通过浮动接头与插板尾部做装配连接，气缸安装支架与阀座框架的连接孔位、加强筋结构都做了精细化建模，还原了实际安装的固定逻辑。材质渲染部分，阀体框架与插板采用军绿色金属漆材质模拟工业设备的防锈涂装效果，气缸缸筒做阳极氧化铝材质渲染，活塞杆、紧固件做抛光不锈钢材质处理，密封胶条位置做黑色橡胶材质表现，不同材质的粗糙度、金属度参数经过反复调试，渲染效果贴近工业阀门的真实质感。结构设计上采用直行程截流逻辑，气缸带动插板沿阀座内的导轨做直线往复运动，实现风道或料道的通断控制，圆形法兰接口可直接对接圆形管道，方形阀座为插板提供稳定的滑动支撑，整体结构紧凑，驱动部件外置便于后期维护检修。设计过程中重点校核了插板的行程长度，保证阀门全开时通径无遮挡，全关时密封面完全贴合，同时对气缸的安装角度做了优化，避免驱动过程中出现偏载卡顿的问题，各连接部位的紧固件选型都匹配对应安装孔的尺寸规格，整体模型可直接用于结构验证、装配教学以及非标设备选型参考。
