多面体组装式曲轴箱三维结构设计

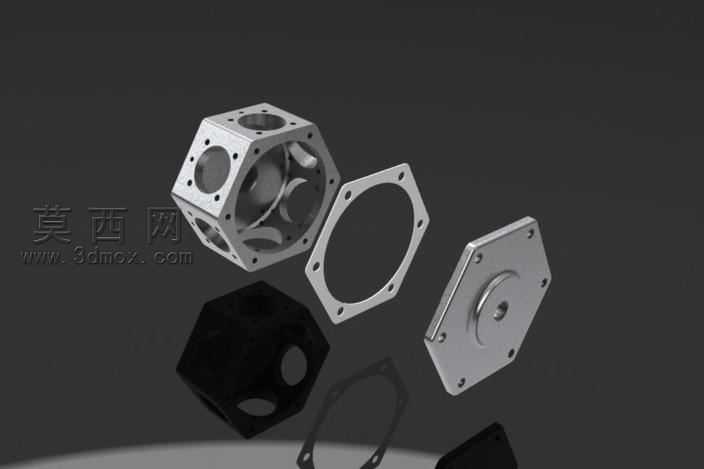

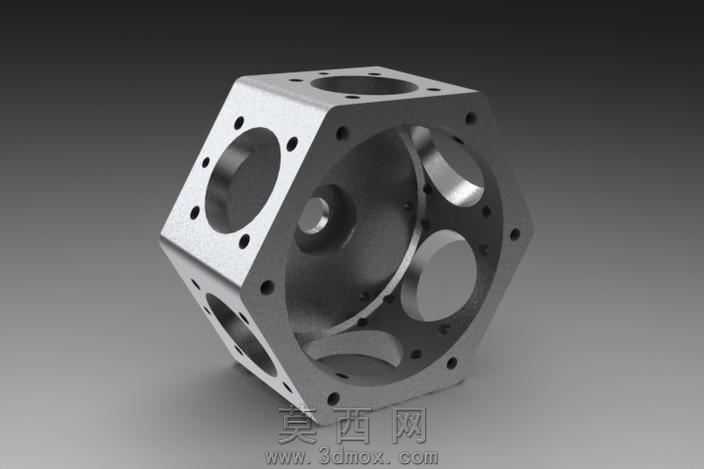

本作品为组装式曲轴箱三维建模成果，整体采用正六边棱柱式多面体构型设计，在三维建模过程中首先通过基准面定位确定箱体的中心对称轴线，以对称中心为基准依次拉伸生成六个方位的安装端面，每个端面均预留了标准化的安装孔位，孔位采用圆周阵列方式排布，保证各连接面的装配通用性。建模阶段对箱体内部的空腔结构做了精准的布尔运算处理，内部腔体完全匹配曲轴运转的运动包络空间，同时在腔体侧壁设计了多组不同孔径的贯通窗口，分别用于曲轴轴端伸出、润滑油道布设、附属零部件安装以及检修观察使用，窗口边缘均做了圆角过渡处理，避免应力集中问题。材质渲染阶段选用了铸铝合金的金属材质参数，调整金属粗糙度、反射率参数还原金属机加工后的哑光金属质感，安装孔位的内壁做了深色处理区分加工面与毛坯面，整体渲染效果清晰展现箱体的内外结构细节。结构设计上采用分体组装式思路，各个端面的连接法兰厚度经过参数化校核，保证装配后的整体刚性，相邻面之间的过渡棱边做了倒角处理，既去除加工毛刺也提升装配安全性。设计过程中充分考虑曲轴箱作为动力系统核心壳体的功能需求，内部预留的加强筋结构在建模时通过筋特征命令生成，在不额外增加箱体整体重量的前提下提升结构抗形变能力，各个安装孔的孔径、孔距参数均参照通用动力组件的安装标准设定，保证该曲轴箱可适配对应规格的曲轴、连杆等动力零部件，整体建模过程严格遵循机械设计的公差配合要求，各装配面的平面度、孔位同轴度参数均在建模阶段做了对应约束，确保后续生成工程图时可直接用于生产加工参考。
