弯梁款摩托车承载式车架结构设计

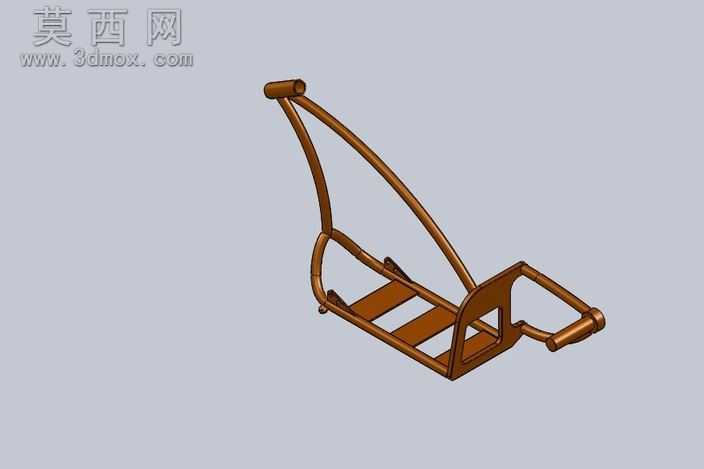

本作品为弯梁代步摩托车的承载式车架三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循摩托车车架的实际生产工艺逻辑，先以3D草图搭建管件走向的空间基准线，再通过扫描特征生成各段主管、辅管的基础实体，针对管件衔接的相贯位置做了精准的布尔运算处理，还原了实际焊接工艺中管件切口的贴合形态，避免出现建模常见的穿模、衔接缝隙问题。模型整体采用统一的棕褐色金属烤漆材质，渲染阶段调整了材质的粗糙度与金属度参数，模拟出钢制管材经电泳、喷塑后的哑光金属质感，未添加多余的反光特效，保证结构展示的清晰度。从结构设计来看，该车架采用一体化弯梁承载布局，前段设置转向立管，用于安装方向柱与前减震总成，立管向后延伸出两根弧形主弯梁，主弯梁向下衔接脚踏区域的梯型承载框架，脚踏区域设置多根横向加强筋，既可以承载驾乘人员的脚部受力，也为电池、储物盒等部件预留了安装空间；车架后段向上延伸出弧形扶手管，同时设置了后货架与后减震的安装支座，右侧延伸出发动机挂载的连接支架，各安装位均预留了标准尺寸的安装孔位，孔位位置经过同轴度校验，可直接用于后续的装配干涉检查。设计过程中充分考虑了弯梁摩托车的使用场景，主弯梁的弧度经过多次调整，既保证了上下车的便利性，也通过弧形管材的力学特性提升了车架的抗扭强度，各管件的壁厚参数参照实际量产车型设置，在保证结构强度的前提下控制整体重量，车架的各衔接位置均做了圆角过渡处理，还原了实际生产中焊接后的打磨工艺，避免应力集中问题。模型完成后经过整体装配校验，各部件的安装位无干涉，空间布局符合小型代步摩托车的整车尺寸要求，可用于摩托车结构教学、改装设计参考或者新品开发的基础原型使用。
