易格斯triflex系列机器人管线包装备

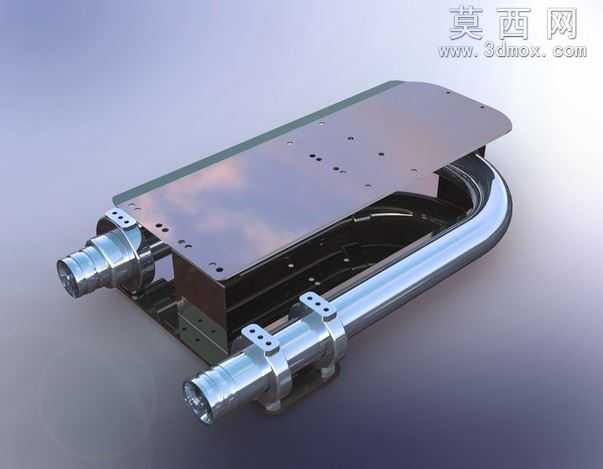

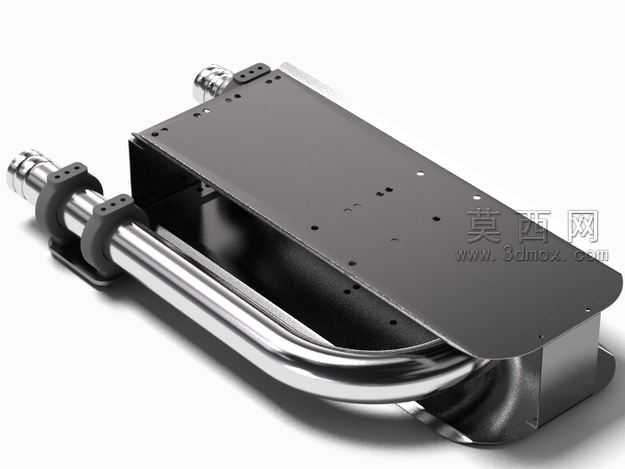

本模型为工业机器人专用的管线承载防护装备，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循实际产品的装配逻辑，对每一处连接结构、限位结构、安装基准面都做了精准还原，整体模型无破面、无重叠几何，可直接用于装配验证、运动仿真等工程场景。模型主体采用分层式结构设计，上层为平整的安装承载板，板面预留多组标准安装孔位，孔位间距与工业机器人手臂的安装基准完全匹配，可直接通过标准紧固件完成与机器人臂体的固定，无需额外做适配调整；下层为双轴式管线容纳腔体，腔体两端配置带旋转接头的连接端，旋转接头内置限位结构，可配合机器人的多轴运动完成自适应角度调整，避免管线在机器人运动过程中出现过度弯折、拉扯的问题。材质渲染方面，安装承载板采用哑光黑色工程塑料材质，还原了产品实际使用的玻纤增强尼龙材质的磨砂质感，表面做了细微的颗粒纹理处理，避免渲染效果过于塑料化；两侧的旋转连接轴采用哑光金属材质，还原了阳极氧化铝合金的细腻金属质感，轴体上的密封槽、定位卡槽等细微结构都做了倒角处理，还原实际机加工件的工艺细节；腔体内部的管线容纳空间做了掏空处理，可清晰展示内部的管线排布空间，方便使用者直观了解管线穿装的路径。设计思路上，该装备核心围绕机器人手臂上的电缆、气管等柔性管线的全行程防护展开，针对机器人应用场景中安装空间狭窄、运动轨迹复杂的痛点，采用低轮廓的扁平化外形设计，最大限度压缩装备整体的安装高度，减少对机器人周边作业空间的占用，同时优化了管线的弯曲路由，让管线在机器人全行程运动过程中始终保持合理的弯曲半径，大幅降低管线的疲劳磨损，延长管线的使用寿命。模型还还原了产品的快拆结构，腔体侧盖可通过卡扣结构快速开启，无需拆卸整体装备即可完成内部管线的更换、维护操作，适配工业现场快速运维的需求；两端的旋转接头采用模块化设计，可根据不同型号的机器人臂径更换适配的连接套，提升产品的通用适配性。整体建模过程中对所有配合面都做了公差预留的模拟，还原实际产品的装配间隙，避免运动仿真过程中出现结构干涉问题，同时对所有棱角都做了符合工业安全标准的圆角处理，消除锐边结构带来的安全隐患。
