轻量化加强型钛合金托架结构设计

做这个托架的时候最先卡壳的是减重和刚性的平衡，最开始拿到的初始方案重量有两公斤多，完全达不到钛合金构件的轻量化预期，要是直接把壁厚打薄，装上去受交变载荷的时候中间铰接位很容易出现应力集中开裂的问题。

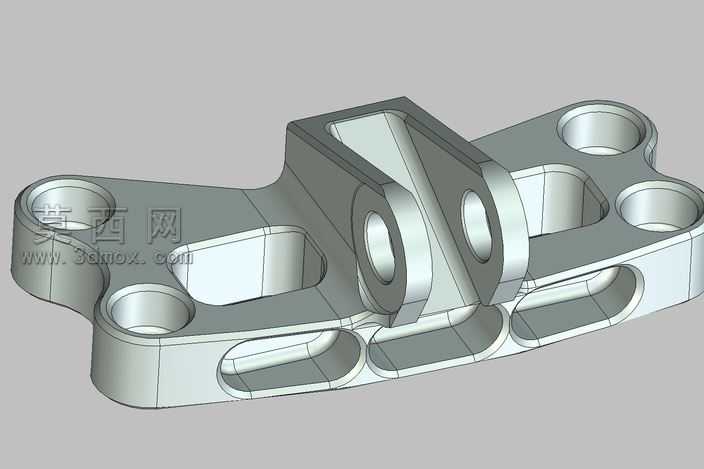

最先动刀的是底板的非受力区域，没有直接做整块平板挖槽，而是顺着六个安装孔的载荷传递路径掏了四个长圆形的减重腔，腔体内侧的过渡圆角特意做了R3以上的顺滑处理，不会在减重槽的边缘留下应力断层，底板和上方铰接耳连接的位置，没有用常规的直三角加强筋，而是顺着两个铰接孔的受力方向做了变厚度的斜向支撑筋，筋的厚度从铰接位的8mm慢慢过渡到底板处的4mm，既不会在筋板和主体连接的位置出现缩痕风险，还能把铰接位承受的径向力顺着筋板均匀分散到底板的整个安装面上。

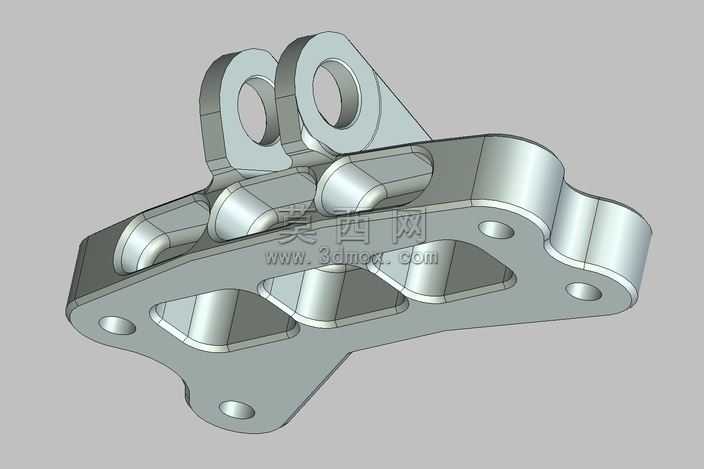

中间的双铰接耳是整个零件的核心受力位，两个耳片的同轴度在建模的时候就做了全局基准约束，耳片内侧和销轴配合的面特意留了0.2mm的精加工余量，不会因为后续的加工变形导致销轴装卡滞。耳片和底板连接的根部没有做直角衔接，而是做了渐变的圆弧过渡，把应力集中系数降到了最低。

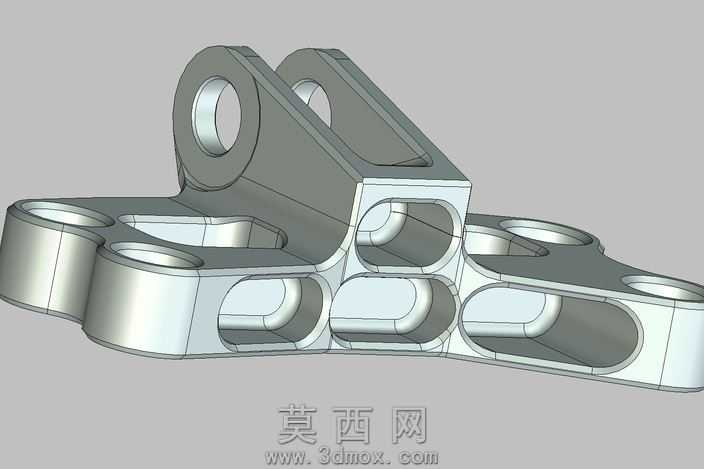

建模的时候特意把所有的棱边都做了不同大小的倒角处理，外露的安装孔边缘做了C1的倒角，既方便安装螺栓的时候对位，也不会在搬运的时候划手，减重腔内部的棱边做了R2的圆角，避免后续阳极氧化处理的时候出现积液色差。材质预设选了哑光银灰色的钛合金质感，光影调试的时候特意把主光源打在铰接耳和加强筋的衔接位置，能清晰看到筋板的厚度变化和曲面过渡的顺滑度，不会出现光影糊成一片看不清结构细节的问题。

算下来最终的重量只有七百多克，比初始方案轻了六成还多，刚性反而比初始的厚壁方案提升了近三成，不管是用在航空连接件还是高端设备的支撑位，都能满足长期交变载荷下的使用要求，安装孔的位置也做了通用化的尺寸匹配，不用额外改孔位就能直接适配多数常规安装场景。
