ss-105支线输送尾部装配结构设计

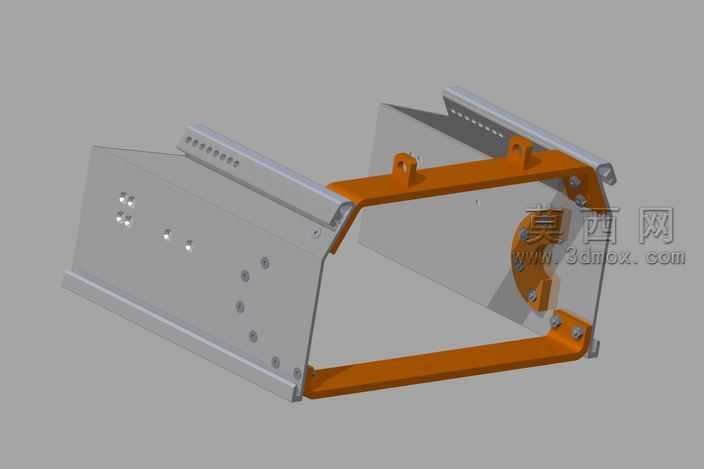

本作品为支线输送设备的尾部装配三维模型，采用Autodesk Inventor完成全参数化建模设计，建模过程严格遵循机械装配设计规范，所有零部件均按照实际生产加工的尺寸比例进行1:1还原，确保模型可直接用于后续的工程图导出、装配干涉检查以及生产加工参考。模型整体由两大核心结构模块组成，分别为银灰色的钣金侧立板组件与橙色的焊接式支撑框架，两类部件通过标准内六角螺栓实现刚性连接，建模时对每一处螺栓孔的位置、孔径、孔深都做了精准的参数化定义，可直接用于后续的孔位加工校核。在材质与渲染表现上，钣金侧立板赋予了哑光喷塑冷轧钢板材质，表面添加了细微的磨砂纹理与均匀的反光效果，还原真实钣金加工后的表面质感；橙色支撑框架采用了烤漆钢材材质，色彩饱和度适中，边缘处添加了真实的倒角高光效果，模拟焊接后打磨烤漆的工艺质感；标准紧固件则赋予了镀锌金属材质，表面带有轻微的金属光泽与防锈层的细微纹理，提升整体模型的真实感。结构设计层面，两侧钣金立板预留了多组安装孔位，既包含用于安装输送导轨的长条形调节孔，可实现尾部张紧位置的微调，也包含用于固定侧边防护挡板的螺纹孔，同时立板边缘做了折弯翻边处理，既提升钣金件的结构强度，也避免安装过程中的锐边划伤；中间的橙色支撑框架采用框式焊接结构，上下两根横向支撑梁与两侧竖向连接臂一体化焊接成型，框架顶部预留了两个带安装孔的凸台，用于将整个尾部装配结构固定在输送线的主架体上，框架的转角处均做了圆角过渡处理，减少焊接应力集中的同时提升结构美观度。设计思路上，该尾部装配作为支线输送设备的末端承载结构，重点考量了装配的便捷性与后期维护的便利性，所有连接均采用标准紧固件，无特殊定制连接件，可降低生产采购成本；同时模块化的结构设计使得该尾部装配可适配多种宽度规格的支线输送线，仅需调整两侧钣金立板的间距即可完成适配，具备较强的通用性。建模过程中完成了全局干涉检查，所有运动预留间隙、安装操作空间均符合机械设计手册的相关要求，不存在零部件干涉问题，模型的装配层级清晰，每一个子零部件都可单独编辑修改，方便设计人员根据实际项目需求进行参数调整。
