半自动定长卷材送料剪切机三维结构

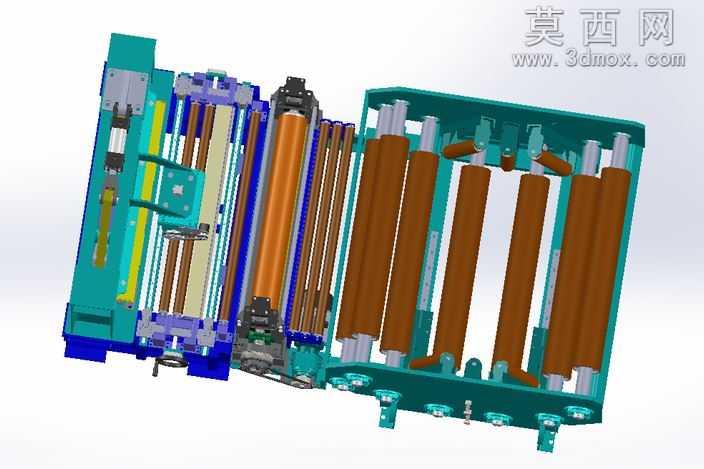

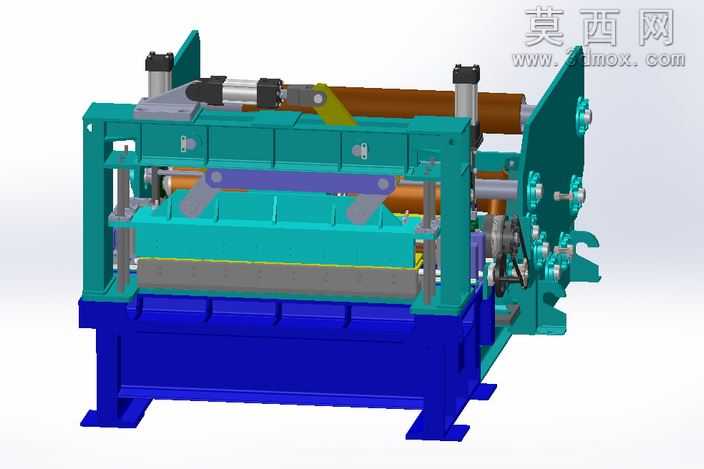

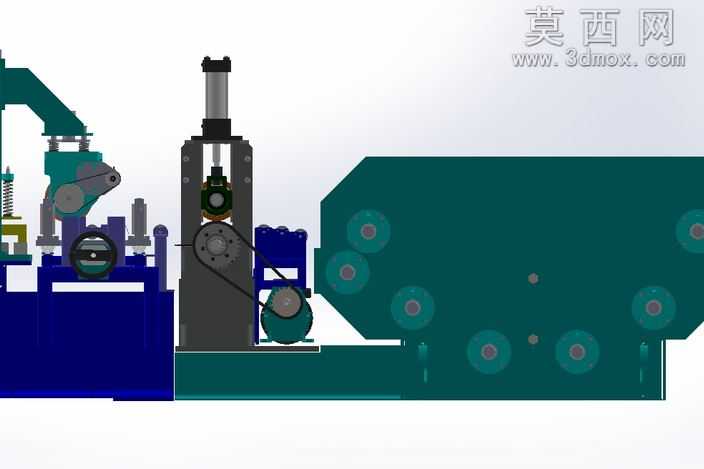

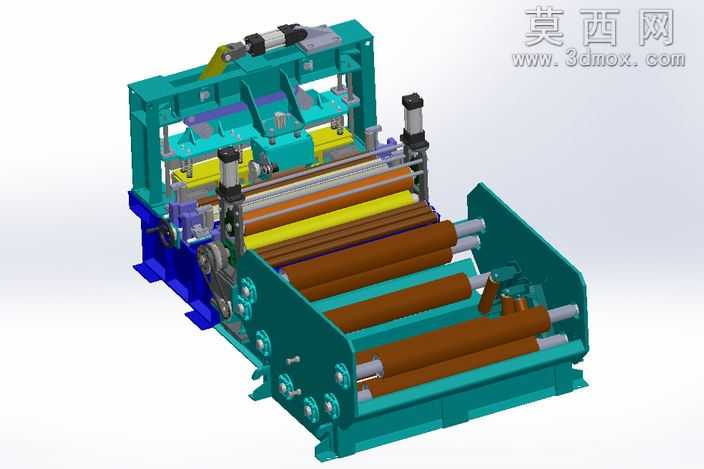

本作品为半自动定长卷材送料剪切设备的三维建模成果，建模过程中严格遵循模块化设计思路，将整体设备拆分为开卷承托单元、多辊送料单元、定长裁切单元、机架支撑单元四大核心模块，各模块间通过标准紧固件、定位销完成装配约束，完全还原真实设备的装配逻辑与运动关系。建模阶段针对不同功能部件匹配了对应的材质表现：设备主支撑机架采用铸铁材质渲染，表面做哑光深青绿色漆面处理，还原工业设备机架的厚重质感；多组平行排布的送料辊采用镀铬钢材材质，表面做高反光金属效果处理，清晰呈现辊轴的圆柱度与表面加工精度；裁切执行单元的运动部件采用合金结构钢材质，搭配黄色警示色的防护与标识部件，蓝色的底部承托结构做氧化喷塑质感区分，不同材质的色彩与质感差异明确，可直观区分各功能区域。结构设计上，设备配置多组上下对位的送料辊组，通过辊间的夹持摩擦力实现卷材的平稳输送，可适配不同厚度的卷材类物料；侧方设置的调节机构可调整辊组间隙与送料张力，避免卷材输送过程中出现跑偏、褶皱问题；上部的裁切单元采用直动式压切结构，搭配导向柱保证裁切动作的垂直度，可按照设定长度完成卷材的定长切断作业；开卷侧预留了卷材安装位，可适配对应宽度范围的卷材上料，整体结构紧凑，传动路径清晰，所有运动部件均预留了合理的运动间隙，无干涉问题。设计过程中充分考虑了设备的实用性与可维护性，各辊组、裁切组件均采用可拆式装配结构，便于后期易损件的更换与设备调试；机架底部设置了安装固定位，可直接固定于生产车间地面，保证设备运行时的稳定性。渲染阶段采用工业产品展示常用的柔光环境，多角度呈现设备的整体布局与细节结构，可清晰观察到内部的传动齿轮、调节手轮、导向部件等细节结构，完整还原了该类卷材加工设备的真实形态与功能特征，可作为卷材加工设备设计、教学演示、方案展示的参考模型使用。
