立式壳管式换热设备结构设计

项目分类:换热器 发布时间:2025-12-18 ID:1097708
  • 立式壳管式换热设备结构设计
  • 立式壳管式换热设备结构设计
  • 立式壳管式换热设备结构设计

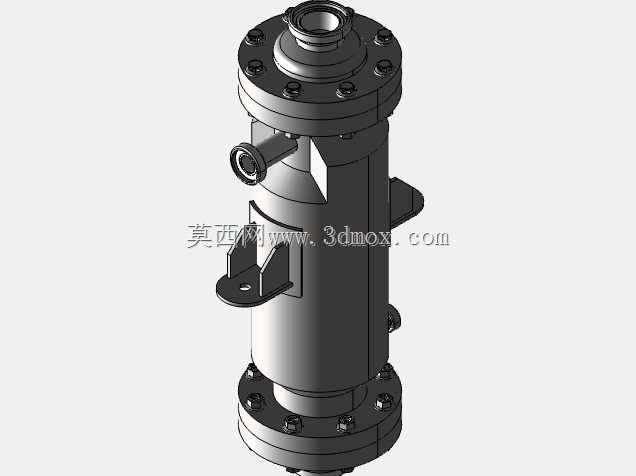

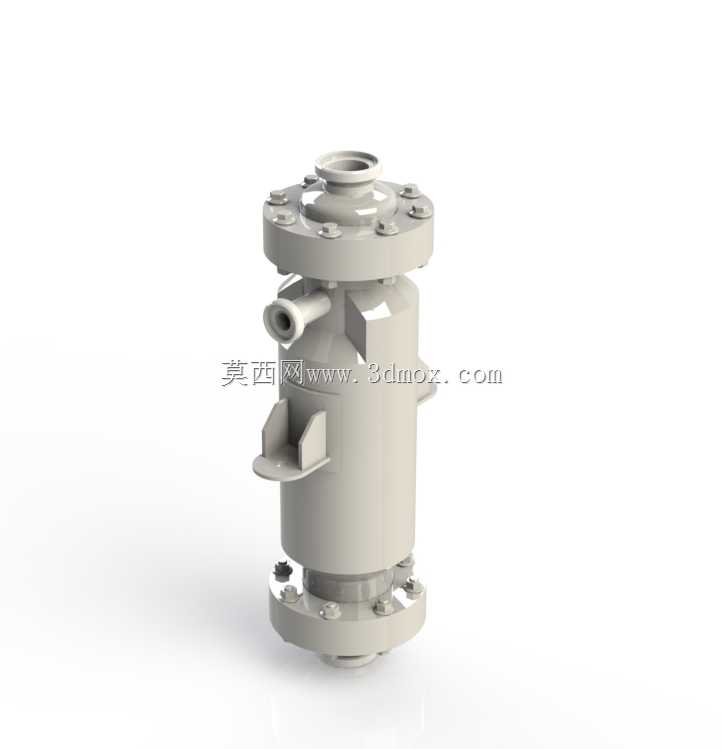

  在化工、食品加工、暖通供能、小型工业制程的换热环节中,立式安装的壳管式换热设备一直是场地受限场景下的优选方案,这类设备不需要预留大面积的水平安装空间,竖向布置的结构可以借助介质自重完成部分流道的排净,减少停机后的残液积存问题,尤其适合中小型反应釜配套温控、洁净流体加热冷却、厂房边角区域换热工位的布置需求。这款立式壳管式换热结构的设计,首先围绕管侧与壳侧的介质分流逻辑展开,管程走需要精准控温的目标介质,壳程走换热载冷或载热介质,两种介质通过管壁完成热量传递,全程不会出现交叉混流的问题,能满足有洁净度要求的流体换热需求。从结构细节来看,设备上下两端均采用法兰连接结构,端盖与壳体通过周向均匀布置的螺栓完成紧固,密封面可适配不同压力等级的密封垫片,既可以满足低压工况的快速拆装需求,也能通过调整螺栓预紧力适配中低压的换热工况。设备侧面预留的两个侧向接口为壳程介质的进出接口,接口位置采用错位布置,能够让壳程介质在壳体内形成更长的流动路径,避免出现流动短路导致的换热效率下降问题,同时接口同样采用法兰连接形式,方便现场与工艺管道快速对接,不需要额外做焊接适配。

  设备筒体下部设置的两个支脚结构,是专门为立式落地安装设计的支撑结构,支脚的安装孔位可以直接与设备基础或者安装支架的螺栓孔对位,安装时不需要额外制作环抱式固定结构,降低现场安装的施工难度,支脚的承载位置经过受力校核,能够承受设备满液运行时的整体重量,不会出现长期负载下的结构变形问题。尺寸设计上,管侧入口直径设置为2英寸,适配行业内通用的2英寸工艺管道对接标准,不需要额外做变径处理就能直接接入现有管路系统,50厘米的换热管长度,是在换热效率与设备整体高度之间做的平衡选型,这个长度下管内介质的流动状态可以保持稳定的湍流状态,换热系数处于较高区间,同时整体设备高度不会过高,不会对厂房的竖向空间提出过高要求,适配大多数中小型工业厂房的安装空间条件。设计过程中还考虑了设备的维护便利性,上下端盖的螺栓均采用外六角标准件,现场拆装时只需要常规工具就能完成端盖拆卸,方便后期对换热管内壁做清洗除垢,对于容易结垢的水质换热工况,这种可拆结构能大幅降低维护的时间成本。壳程的筒体采用等径直筒结构,没有多余的异形结构,加工时可以直接采用标准无缝钢管裁切制作,降低壳体的加工难度与制造成本,筒体上的侧向接口采用焊接式法兰连接,焊接位置做了坡口处理,保证焊接强度与密封可靠性。

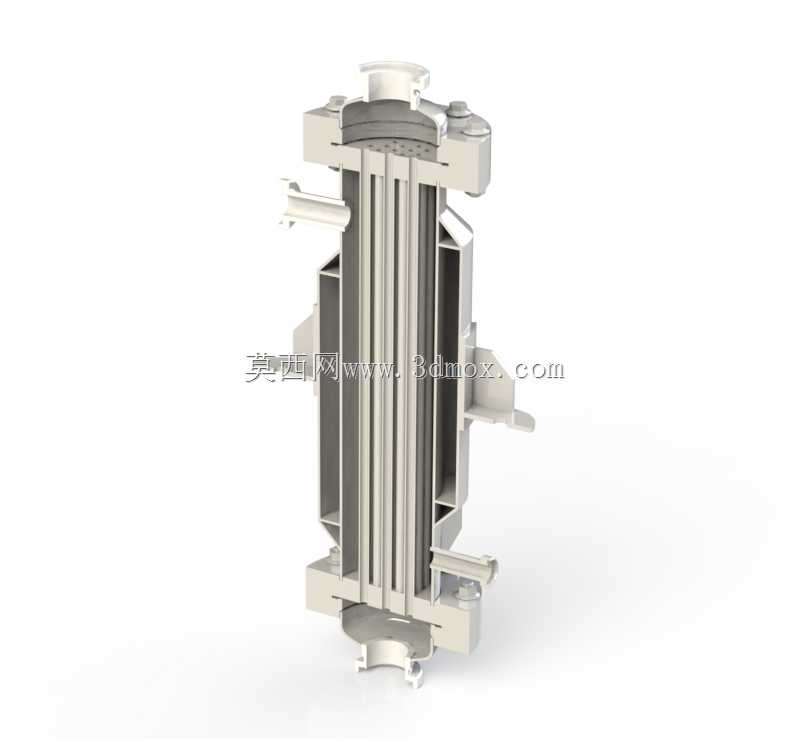

  在流道设计上,管程的介质从上端法兰接口进入,通过分布板均匀分配到每一根换热管内,顺着换热管向下流动后从下端法兰接口流出,壳程的介质从下部侧向接口进入,顺着壳体与换热管之间的空隙向上流动,与管程介质形成逆流换热,这种逆流布置的形式能让两种介质始终保持较大的温差,换热效率比顺流布置高出15%左右,在相同换热面积下可以实现更好的换热效果。设备顶部的接口结构除了作为管程介质入口,也可以根据工艺需求作为排气口使用,设备运行前可以通过该接口排尽管程内的空气,避免气阻导致的介质流动不畅问题,底部的管程接口也可以兼做排污口,停机维护时可以完全排尽管程内的残液,避免残液长期积存腐蚀管壁。

  对于选型的工程师来说,这个结构的安装边界非常清晰,只需要在安装位置预留出对应直径的竖向安装空间,下部基础预留对应支脚的螺栓孔位,侧面预留管道对接的操作空间即可,不需要额外考虑复杂的安装辅助结构,整体安装流程简单,适配性强。建模过程中所有的连接结构、密封位置、支撑结构都按照实际加工的尺寸比例做了还原,没有做简化省略,结构工程师可以直接参考这个模型完成同参数换热设备的结构细化,也可以根据实际工况需求调整换热管数量、壳体直径、接口尺寸等参数,快速衍生出适配不同工况的换热设备结构。
