多规格搅拌罐用搅拌叶轮结构设计

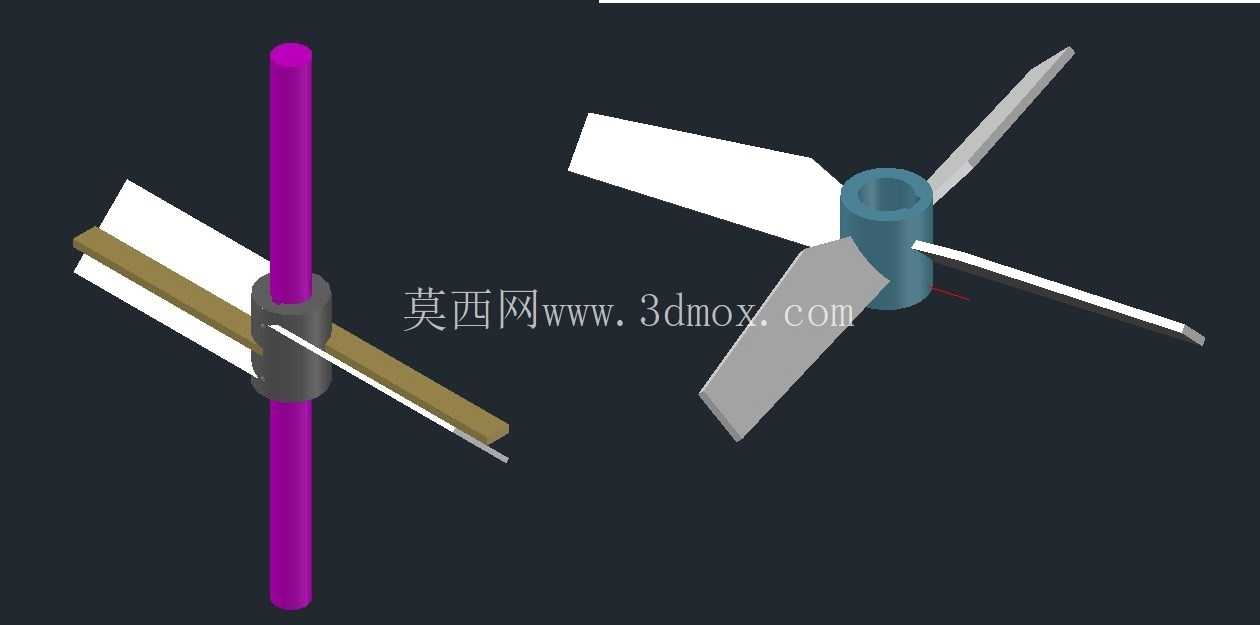

在化工配料、食品均质、水处理药剂调配、涂料分散等工业生产场景中，搅拌作业是实现多相物料混合、悬浮、分散、传质传热的核心工序，搅拌叶片作为搅拌设备直接接触物料的核心做功部件，其结构形式直接决定了搅拌效率、能耗水平与混合效果。本次梳理的多款搅拌叶片结构，覆盖了不同黏度、不同搅拌工况的使用需求，可适配常压、带压搅拌罐的安装要求，适配不同直径的搅拌轴装配。

从实际工程应用来看，不同结构的叶片对应完全不同的流场特性：平直叶结构的叶片在运转时会产生较强的径向流，适合用于固体颗粒悬浮、低黏度液体的混合作业，叶片与轮毂的连接采用焊接加定位销的双重固定方式，可避免长期运转过程中叶片受物料冲击出现松动移位；折叶式叶片则会在运转时同时产生轴向流与径向流，流场覆盖范围更大，适合中低黏度物料的循环混合、传热作业，叶片的折角经过流场仿真优化，可在相同转速下获得更大的轴向推送流量，减少罐内物料混合死区；窄长型的斜叶结构更适合高黏度物料的搅拌，叶片边缘做了倒角处理，可减少高黏度物料附着在叶片表面的挂壁问题，运转时的剪切力适中，不会对物料中的热敏性成分造成过度破坏。

设计过程中首先明确了不同规格搅拌罐的安装边界：轮毂内孔做了公差配合设计，可与对应直径的搅拌轴实现间隙配合，搭配紧定螺钉实现周向与轴向固定，安装时无需额外焊接，可根据实际搅拌需求调整叶片在轴上的安装高度，适配不同液位的搅拌作业。叶片的厚度根据不同长度做了差异化设计，长度较长的叶片在根部做了加厚处理，同时设置了加强筋结构，可抵消叶片运转时受到的流体阻力弯矩，避免长期高负荷运转出现叶片变形、断裂的问题。叶片与轮毂的连接位置做了圆弧过渡处理，减少应力集中点，提升部件的疲劳寿命。

从安装尺寸来看，多款叶片的回转直径覆盖了从小试实验罐到大型生产搅拌罐的适配范围，安装时需保证叶片外缘与罐体内壁的间隙控制在合理区间，间隙过小容易出现物料卡滞、刮蹭罐壁的问题，间隙过大则会导致罐壁附近的物料无法获得足够的流动动能，形成混合死区。叶片的动平衡在设计阶段就做了对称结构校验，同组叶片的重量差控制在极小范围内，可减少高速运转时的振动，降低搅拌轴、减速机的轴承负载，延长整套搅拌设备的使用寿命。

不同结构的叶片可根据实际工艺需求组合使用，比如在罐体上层安装轴流型折叶叶片实现物料的上下循环，下层安装平直叶涡轮叶片实现底部物料的分散悬浮，组合后的流场可覆盖整个罐体容积，相比单一叶片结构能获得更优的混合效率，同时降低整体运转能耗。叶片表面做了光滑过渡处理，没有突兀的凸起或死角，方便生产结束后的清洗作业，符合食品、医药等行业的卫生级生产要求，可适配不同材质的罐体安装需求，不管是不锈钢罐体、碳钢衬塑罐体都能找到适配的叶片结构。
