四联体高架支撑储料筒仓结构设计

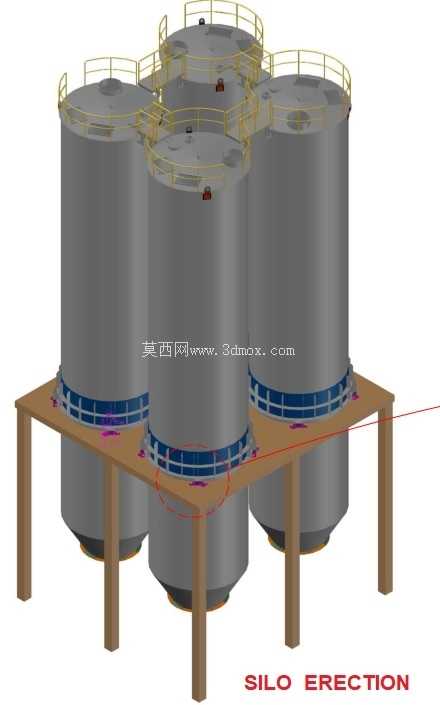

在粮食加工、建材生产、化工散料周转等厂区的散料存储环节，多联体高架筒仓是兼顾占地效率与出料顺畅度的常用存储构型，本次呈现的四筒联体高架支撑结构，正是针对中等规模散料中转场景设计的存储单元。不同于落地式单筒仓的独立排布，该设计将四个等径圆柱筒仓通过顶部操作平台连为整体，共用一套支撑钢结构与操作巡检通道，在相同存储容量下可压缩近三成的厂区占地，同时减少巡检路径的冗余长度，降低日常运维的动线成本。

从实际使用场景出发，这类筒仓通常用于存储粒径均匀、流动性较好的散状物料，比如粮食加工环节的小麦、稻谷原粮，建材厂区的粉煤灰、水泥粉料，或是化工生产环节的塑料粒子、粉状助剂，筒身下部的锥斗设计依靠物料自重实现重力出料，无需额外配置仓内破拱辅助结构就能适配多数常规散料的出料需求，锥斗出口可直接对接下方的螺旋输送机、斗式提升机等输送设备，完成物料向后续生产工序的定量输送。

设计层面首先考量的是结构受力的合理性，四个筒仓呈中心对称式排布，相邻筒仓的仓壁在连接段做了局部加强处理，避免物料偏载时仓壁出现局部应力集中；支撑平台采用H型钢作为主承重梁，六个落地支腿沿平台外沿与筒身衔接位置均匀分布，支腿底部预留了地脚螺栓安装孔位，可直接与厂区的混凝土基础做刚性连接，支腿的横向间距充分考虑了下方输送设备、出料阀门的安装操作空间，常规的手动插板阀、气动出料阀、旋转给料器都能在支腿围成的区域内完成安装与后期检修，不需要额外开挖操作地坑。

顶部的巡检平台采用格栅板作为铺面，既减轻整体结构自重，也能避免雨天平台面积水、积料，平台四周设置的安全护栏高度符合工业操作平台的安全规范，护栏间隙控制在防止人员坠落、工具掉落的合理区间，四个筒仓的顶部人孔都处于巡检平台的覆盖范围内，运维人员不需要攀爬单独的仓顶爬梯就能完成仓顶设备检查、料位计校准、人孔启闭等操作，相邻筒仓之间的连接平台做了圆弧过渡处理，避免巡检动线出现直角拐角带来的磕碰风险。

从安装边界来看，整套结构的整体外轮廓尺寸适配多数中小型厂区的车间预留安装位，支撑平台的高度可根据下方对接的输送设备高度做灵活调整，仓身的壁厚根据存储物料的容重做了对应匹配，存储粮食这类低容重物料时可采用较薄的仓壁板材，存储水泥、矿粉这类高容重物料时可局部加厚仓壁与锥斗段的板材厚度，不需要改动整体的支撑结构构型。筒仓顶部预留了进料口、除尘口、料位计安装口的标准法兰位，现场安装时可直接对接进料管、除尘风管与料位检测设备，不需要现场二次开孔切割，减少现场安装的焊接工作量与施工周期。

在细节处理上，仓壁与支撑平台的衔接位置做了环形加强筋设计，避免满仓状态下仓壁受压出现局部变形，锥斗段的倾斜角度经过反复核算，大于常规散料的自然休止角，能有效避免物料在锥斗段出现粘壁、架桥堵料的问题；支腿之间设置了横向斜撑结构，提升整体支撑框架的抗侧移能力，即使在厂区有阵风荷载、设备运行振动的工况下，整套结构也能保持足够的结构稳定性，不会出现明显的晃动变形。四个筒仓既可以独立使用分别存储不同品类的物料，也可以连通作为一个大容量存储单元使用，进料、出料管路可根据实际生产需求做灵活切换，适配多品类物料共线存储生产的场景需求。
