1MW发电机组控制面板三维结构设计

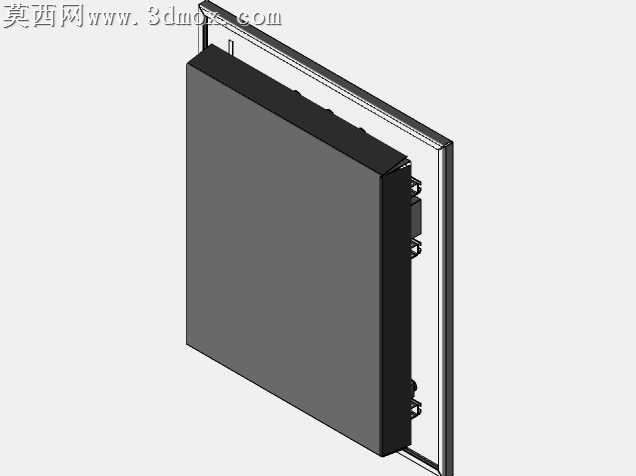

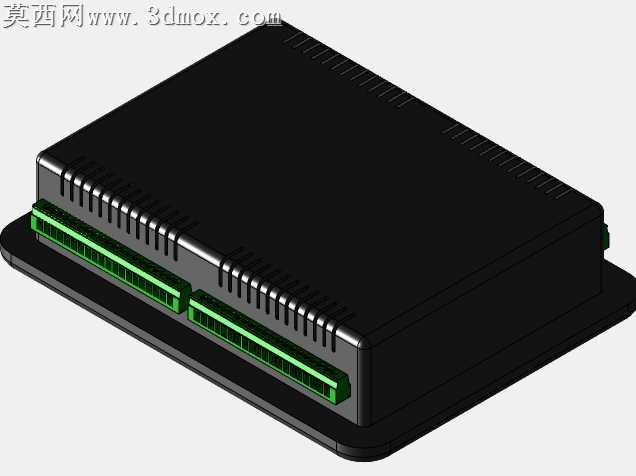

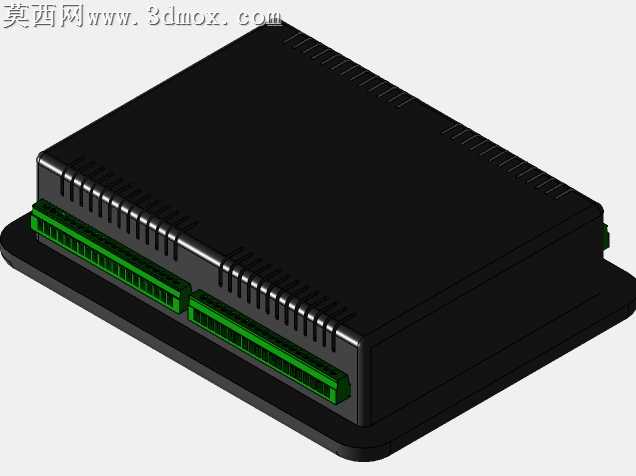

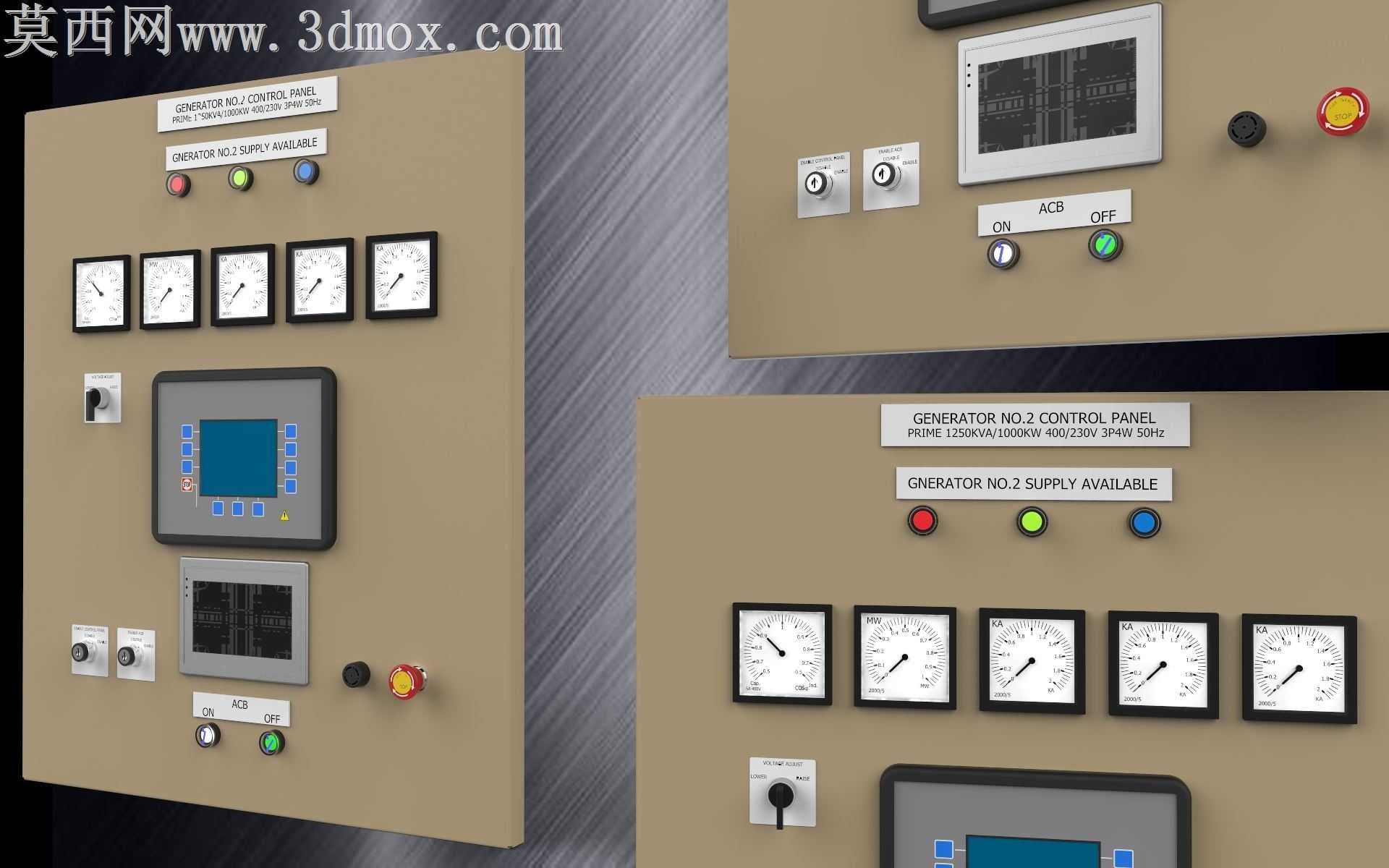

本作品为1MW发电机组配套的主控制面板三维建模成果，建模过程严格参照工业级发电机组电控系统的实际布局规范开展，首先完成面板基体的基础建模，采用哑光米黄色硬质工程塑料作为面板基底材质，还原工业电控设备常用的面板质感，对面板边缘做圆角钝化处理，避免尖锐边角带来的安装使用风险。建模时按照功能分区完成所有元器件的布局排布：顶部区域设置设备标识铭牌，采用金属蚀刻质感的材质表现，清晰标注面板所属机组编号与功能属性；铭牌下方横向排布状态指示灯组，分别对应电源、运行、故障三类状态，采用红、绿、黄三色半透明透光材质，还原指示灯点亮时的柔光扩散效果；指示灯下方横向排列五只指针式模拟仪表，分别用于显示电压、电流、频率、功率、功率因数等核心运行参数，建模时精细还原仪表的黑色方形边框、白色刻度表盘、金属质感指针以及表蒙的玻璃反光效果，每只仪表的刻度标识都按照工业仪表的标准比例制作，保证视觉还原度。面板中部设置核心HMI人机交互触控屏，屏幕边框采用深灰色硬质塑料材质，屏幕表面做低反光玻璃质感处理，屏幕内模拟显示机组运行的参数界面；触控屏下方设置嵌入式数据显示模块，用于展示实时运行的数字量参数。面板下部区域设置控制旋钮、翘板开关、急停按钮等操作元件：其中急停按钮采用醒目的红色蘑菇头造型，搭配黄色警示底座，突出紧急操作的识别性；控制旋钮采用黑色防滑纹理设计，还原真实操作件的触感细节；翘板开关分别标注ACB分合闸状态，搭配绿色运行状态指示灯，明确开关的功能指向。建模过程中对所有元器件的安装间隙、排布间距都按照电气安装规范做校准，保证布局符合人体工程学操作逻辑，避免操作时的误触风险。渲染阶段采用工业产品展示常用的三点布光方案，主光源模拟车间顶光效果，辅助光源补正面暗部细节，轮廓光勾勒面板与元器件的边缘层次，对玻璃、金属、塑料三类不同材质分别调整反射、粗糙度、折射率参数，让金属铭牌的冷硬质感、仪表玻璃的通透反光、塑料按键的哑光质感都得到精准呈现，整体模型完整还原了工业级发电机组控制面板的真实结构与视觉效果，可用于发电机组产品展示、操作培训课件制作、电控系统方案演示等场景。
