带切割测试功能的PCBA刀库自动装载设备

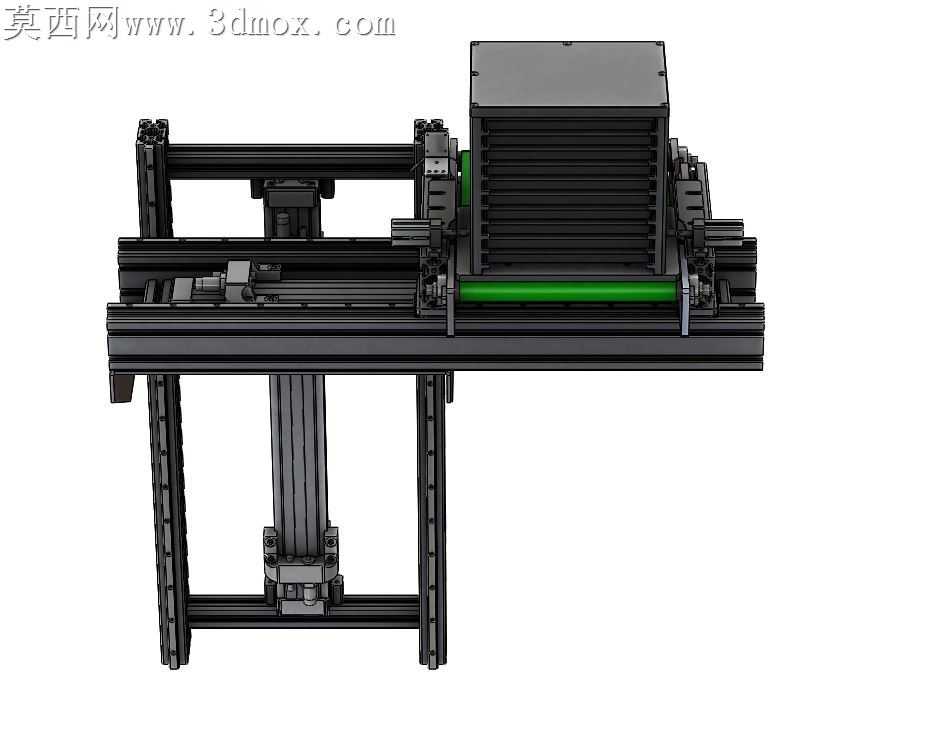

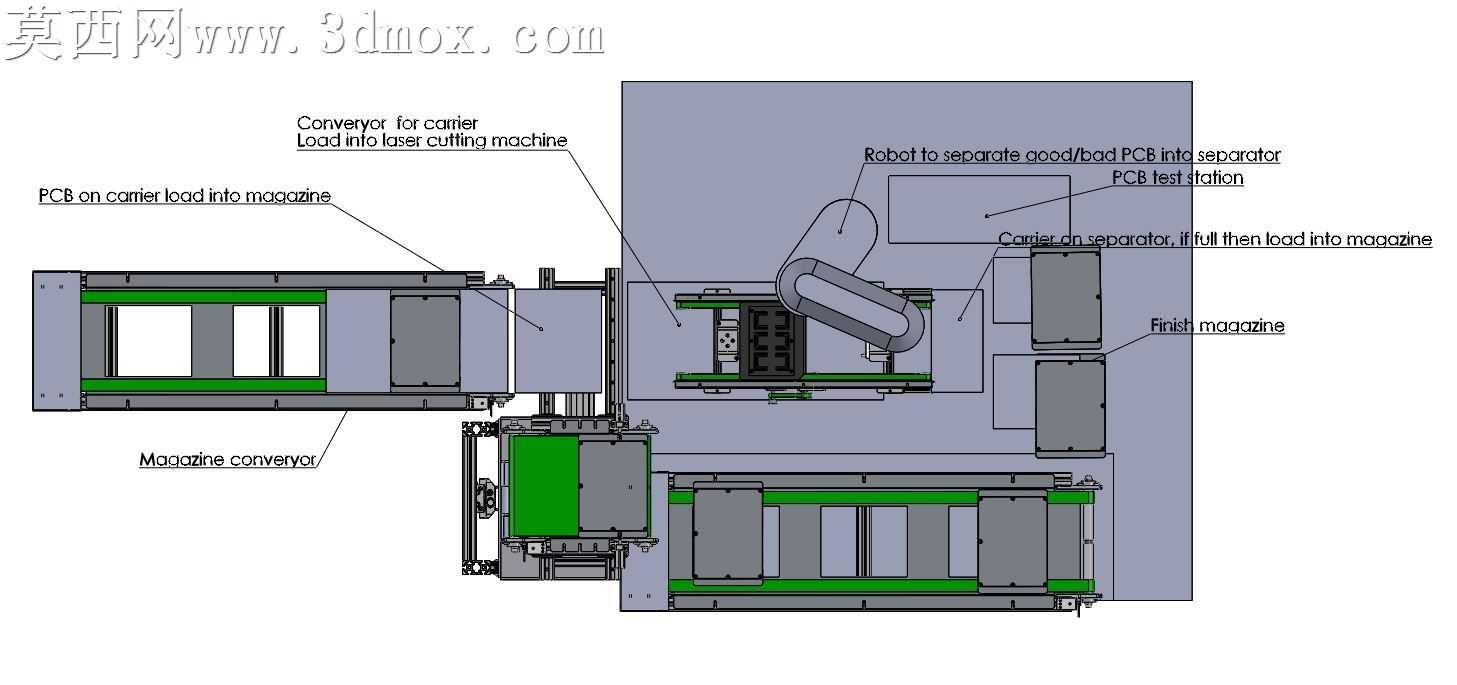

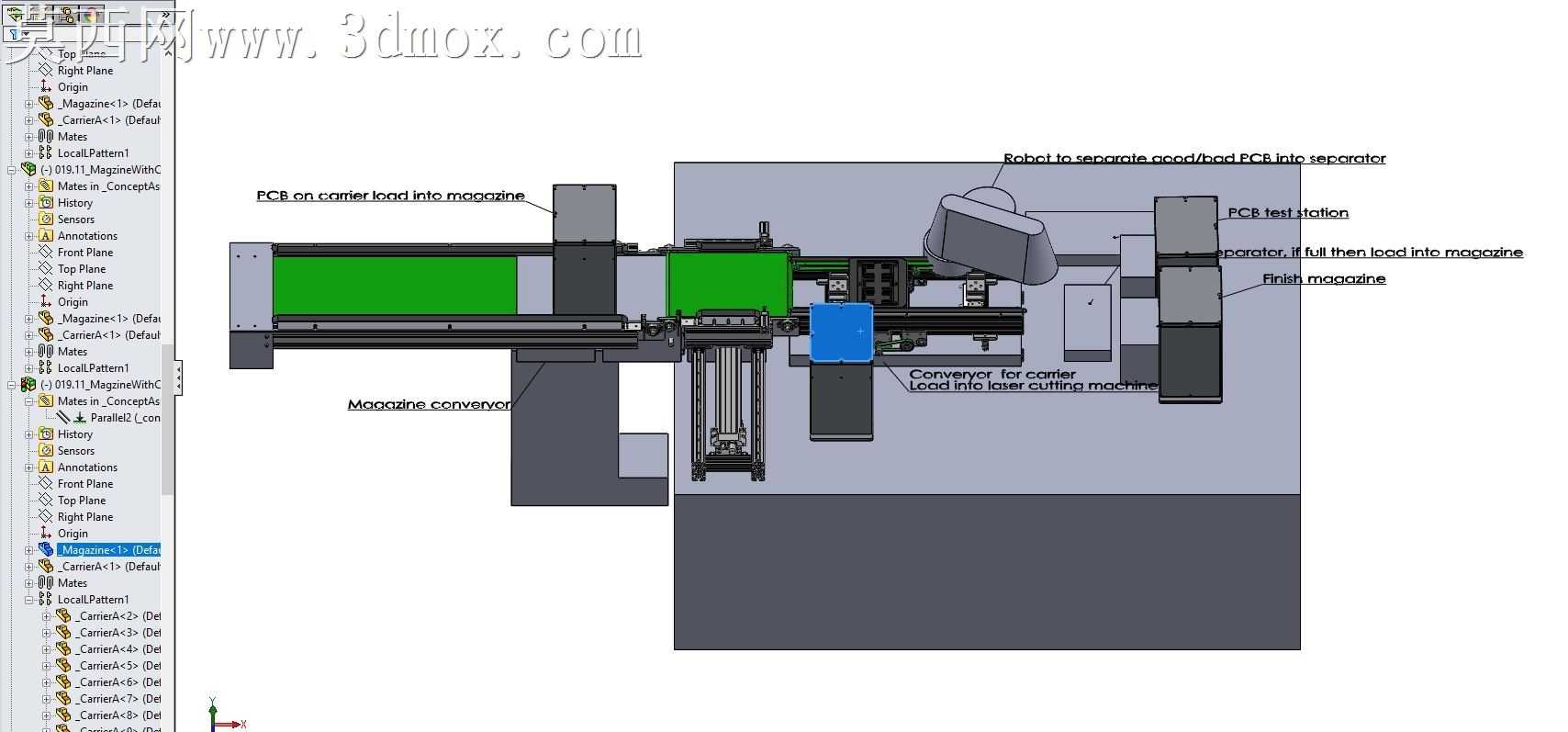

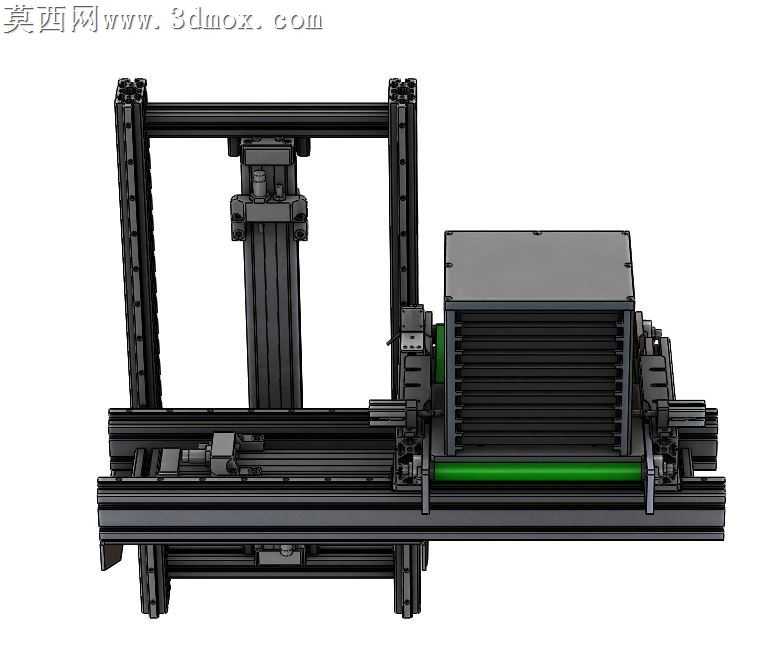

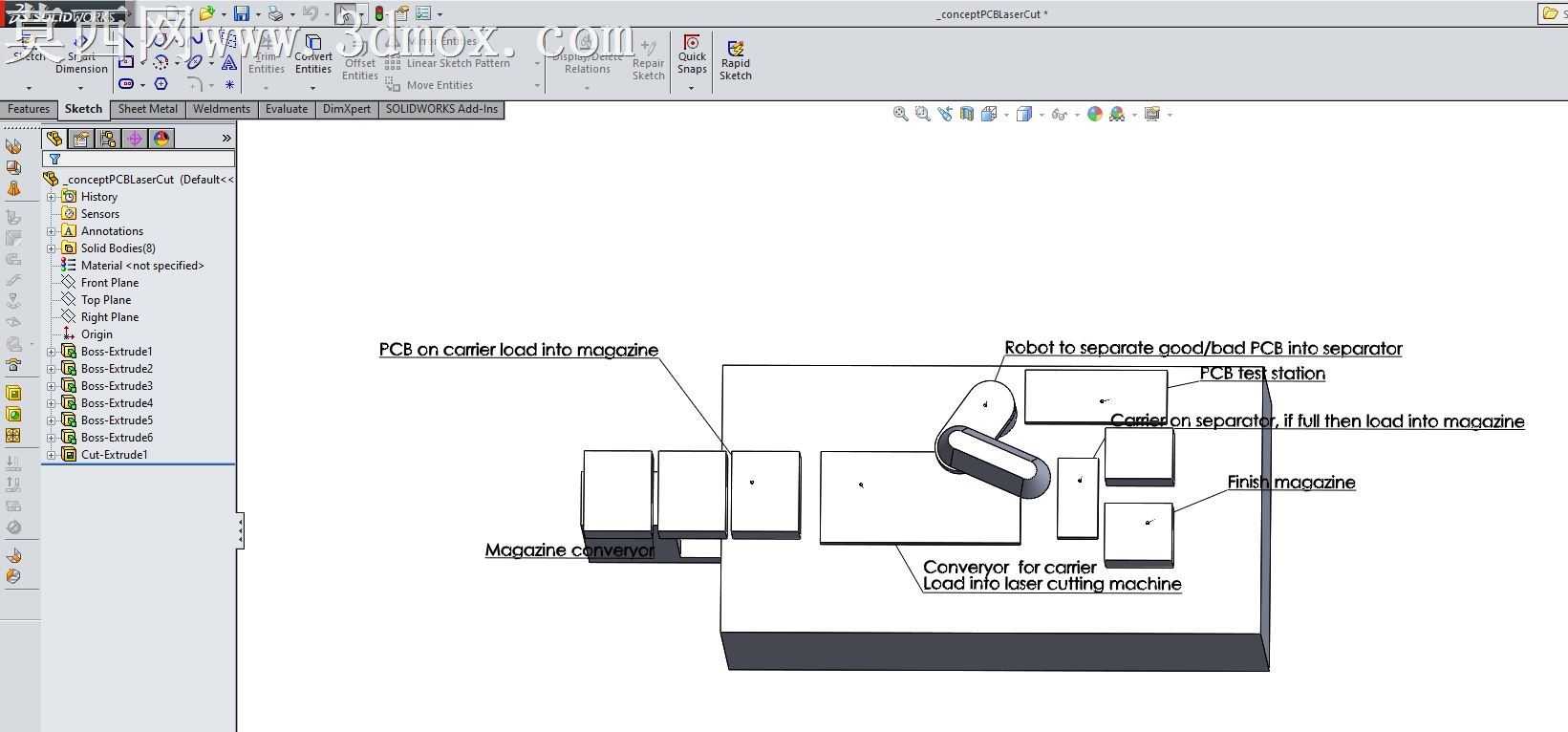

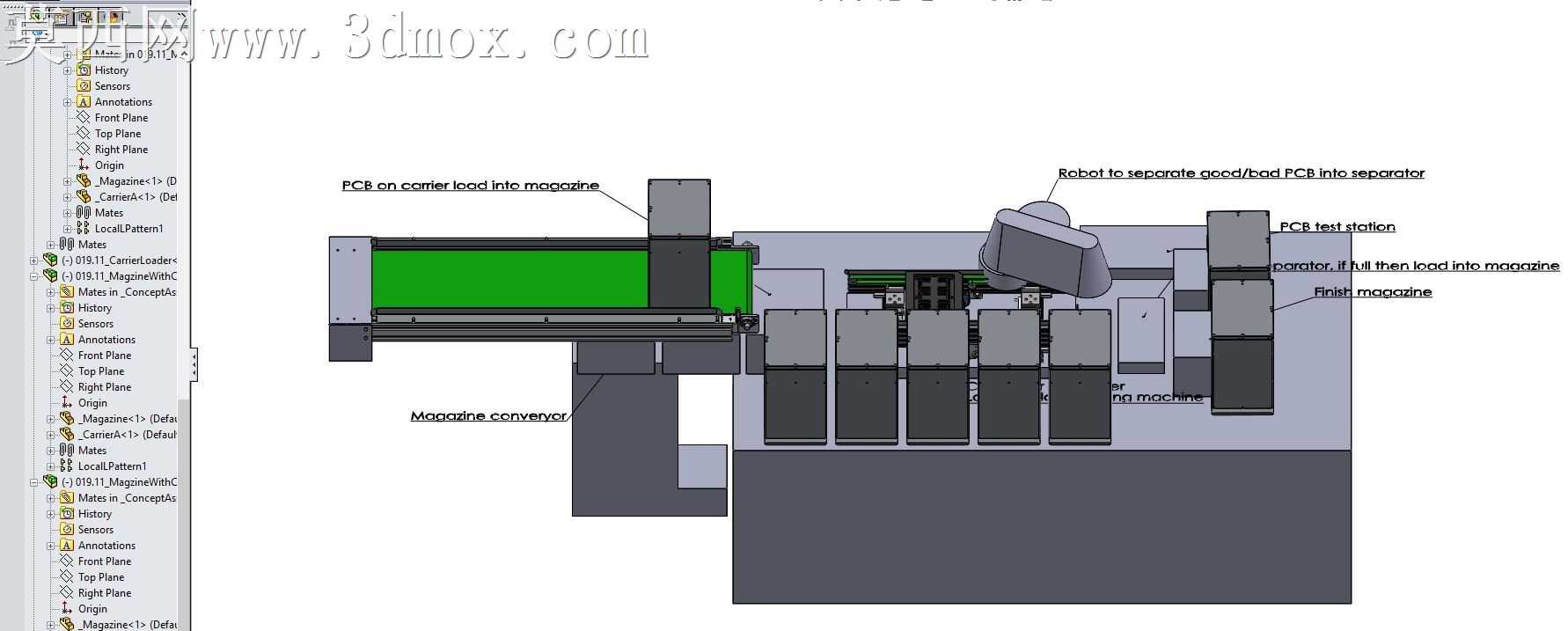

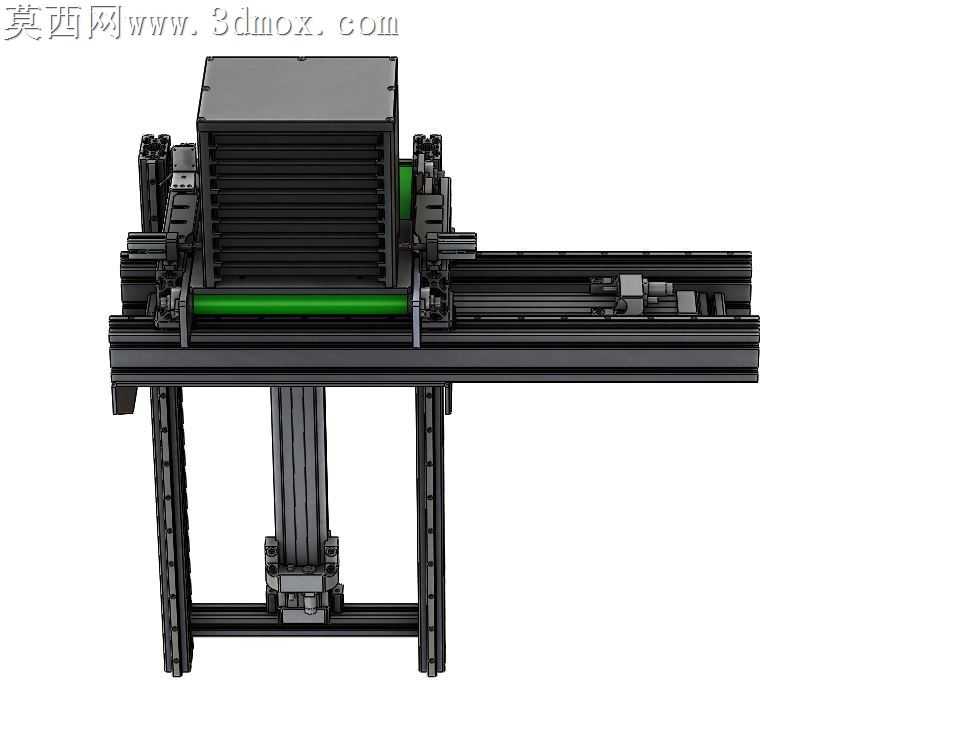

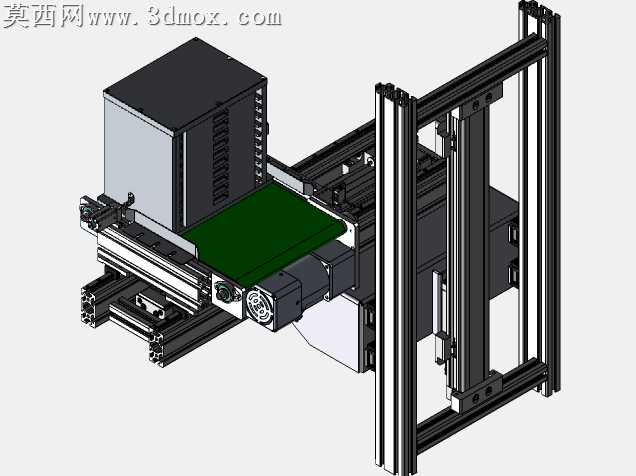

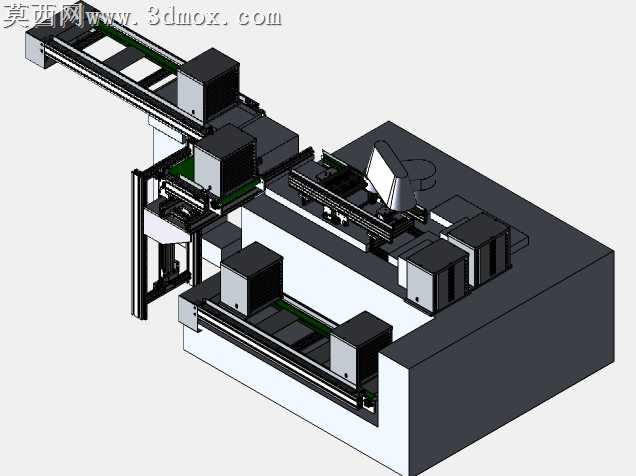

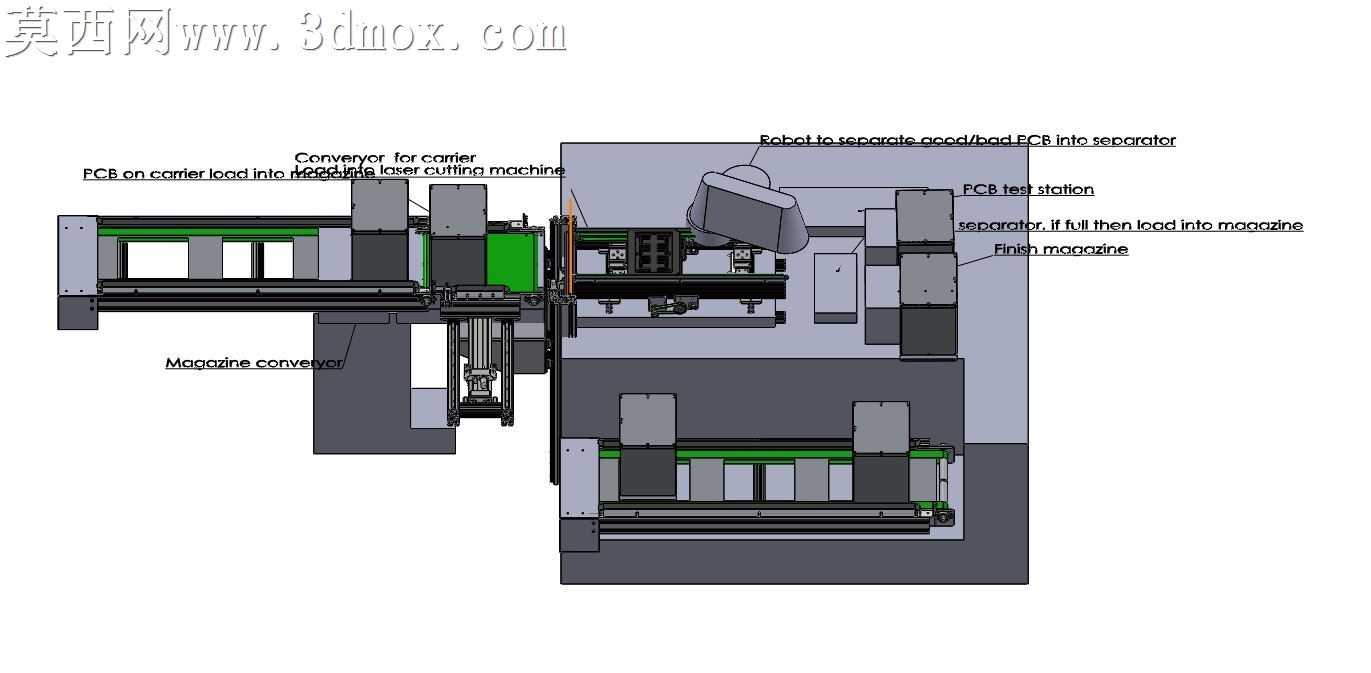

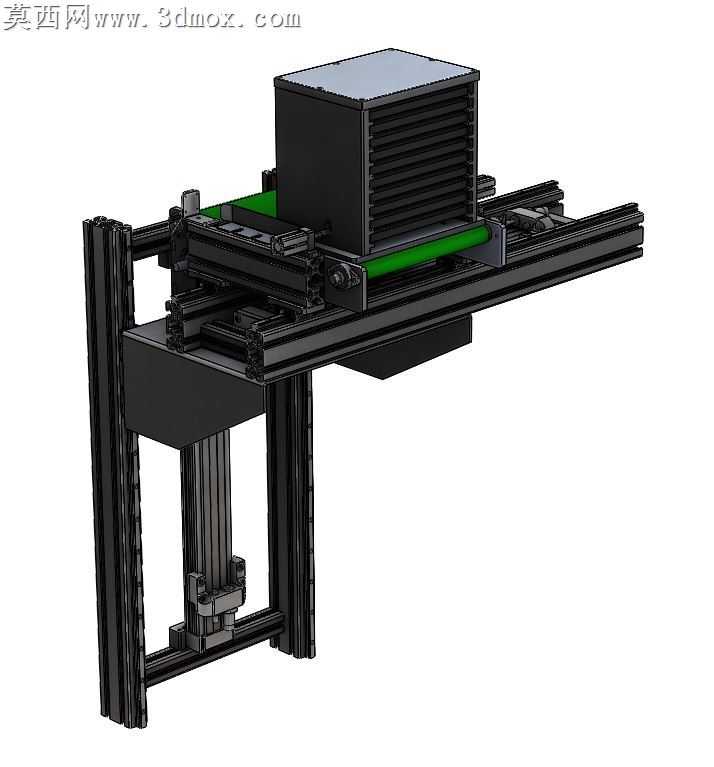

本设备采用三维参数化建模完成整体方案搭建，建模过程中对各功能模块进行独立装配体拆分，通过配合约束完成各运动机构的运动仿真校验，确保各传送路径、机械臂动作行程无干涉。渲染阶段针对设备不同部件赋予对应材质属性，机架结构件赋予哑光喷塑金属材质，传送皮带赋予防滑橡胶材质，检测工位赋予半透明防护亚克力材质，机械臂运动部件赋予亮面金属烤漆材质，料匣存储部件赋予工程塑料材质，通过环境光与定向光源搭配，清晰呈现设备内部结构布局与各模块衔接关系。设备整体采用模块化结构设计，沿生产流程依次排布料匣输送段、载具上料段、激光切割工位、PCB测试工位、分选存储段五大功能区：料匣输送段配置皮带输送机构，完成装满待加工PCBA的料匣自动上料与空料匣回收；载具上料段配置定位顶升机构，将料匣内的PCBA载具精准转移至主传送线；激光切割工位配置定位夹具与激光切割头，完成PCBA连板的分板切割作业；PCB测试工位配置探针测试模组与多轴搬运机械手，完成切割后PCBA的电性能检测，同时通过机械手将检测合格与不合格的产品进行分选；分选存储段配置成品料匣与NG品收纳通道，完成合格产品的整齐码放存储与不合格品的统一归集。设计过程中遵循电子制造行业生产规范，各传送段配置导向挡边与位置检测传感器，确保载具传送过程无偏移、无卡滞；机械手运动路径做圆弧过渡优化，减少取放料过程中的冲击，避免PCBA板面元器件受损；各工位预留维护操作空间，方便后期设备调试与易损件更换；整体布局适配SMT生产线后端接驳需求，可直接对接前端回流焊出料端与后端成品包装线，实现PCBA分板、测试、存储全流程无人化作业，大幅降低人工操作带来的板面污染与测试误判风险，提升PCBA后段生产的自动化水平与生产效率。
