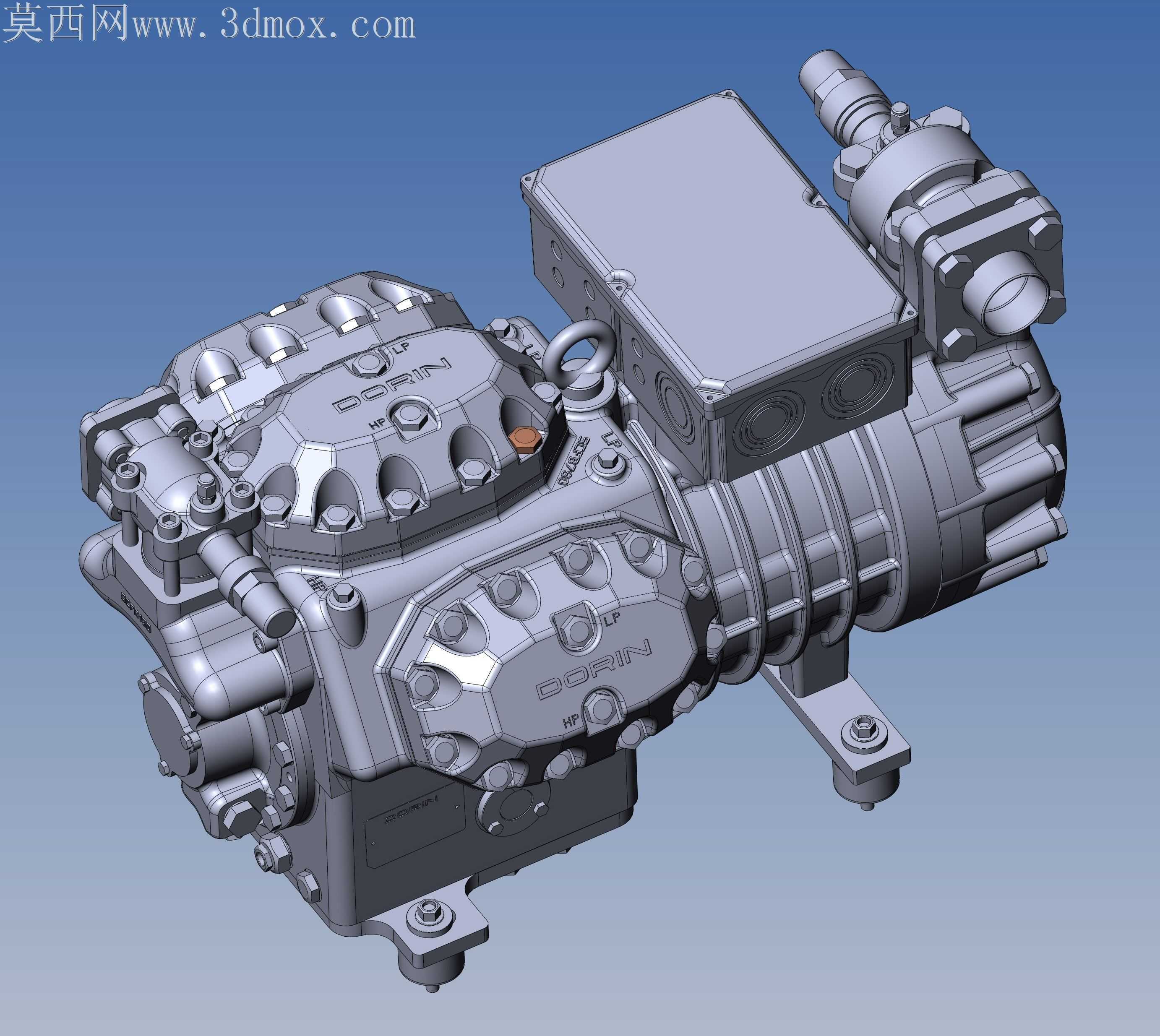

多林半封闭活塞式制冷压缩机结构设计

半封闭活塞式制冷压缩机的缸体结合面渗漏问题，一直是冷链机组现场运维的高发故障点，这款多林机型的三维结构在加工适配层面做了不少针对性的细节处理，能直接给同类型产品的工艺落地提供参考。缸盖与曲轴箱的贴合面没有采用常规的整面铣平设计，而是在螺栓孔周边做了0.02mm的微凸承压环，加工时不需要对整个大面做高精度研磨，只需要精铣承压环区域就能保证密封比压，既降低了大平面铣削的平面度控制难度，也能避免长期运行后螺栓预紧力衰减带来的密封面翘曲渗漏。吸排气阀组的安装定位槽做了单侧0.015mm的间隙让位，现场更换阀片的时候不需要用铜棒敲击强行对位，能避免阀片安装时产生的隐性微裂纹，这类微裂纹往往是机组运行三到六个月后出现高低压串气的核心诱因。曲轴伸出端的轴封座采用了分体式压装结构，和曲轴箱本体的配合面做了径向O型圈槽加端面密封的双重设计，加工时轴封座的内孔可以单独做精磨，不需要和曲轴箱本体做同轴度一次装夹加工，大幅降低了大件加工的同轴度超差风险，后期更换轴封的时候也不需要拆解整个缸体，只需要拆下外侧压盖就能完成操作。机身侧面的接线盒安装座做了倾斜15度的倾角设计，不是常规的垂直平面，加工时这个安装面的铣削需要做专用工装定位，但换来的好处是现场接线时线缆不会出现直角弯折，能避免低温环境下线缆护套开裂导致的绝缘故障，接线盒和机身的结合面还做了一圈凸起的防水檐，即使机组在高湿的冷库工况下运行，凝露水也会顺着防水檐流走，不会渗入接线腔造成短路。底部的安装支脚和曲轴箱本体采用了一体化铸造成型，支脚的螺栓过孔做了长圆形的让位设计，加工时不需要严格控制四个安装孔的中心距公差，现场安装时也能适配底座的安装误差，支脚和机身的过渡处做了大圆弧的加强筋，没有采用尖锐的直角过渡，能避免铸造时的应力集中，也能减少机组运行时的振动传递，降低支架的疲劳开裂风险。缸体上的油视镜安装座做了内凹的沉台设计，视镜玻璃安装后不会突出缸体外表面，能避免现场搬运安装时磕碰导致视镜破碎，沉台的底部还做了一个微小的回油孔，能让沉积在视镜周边的润滑油顺利流回曲轴箱，不会出现假油位误导运维人员判断。
