行星轮系差速传动组合机构

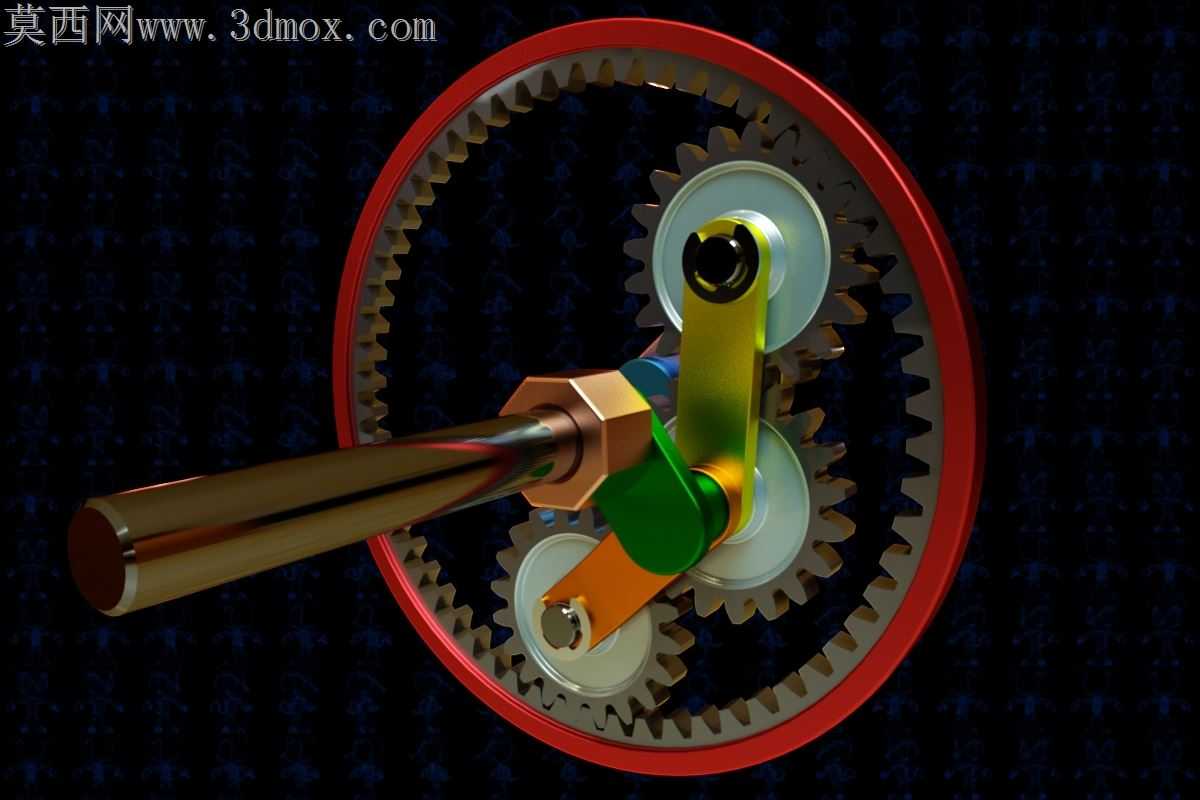

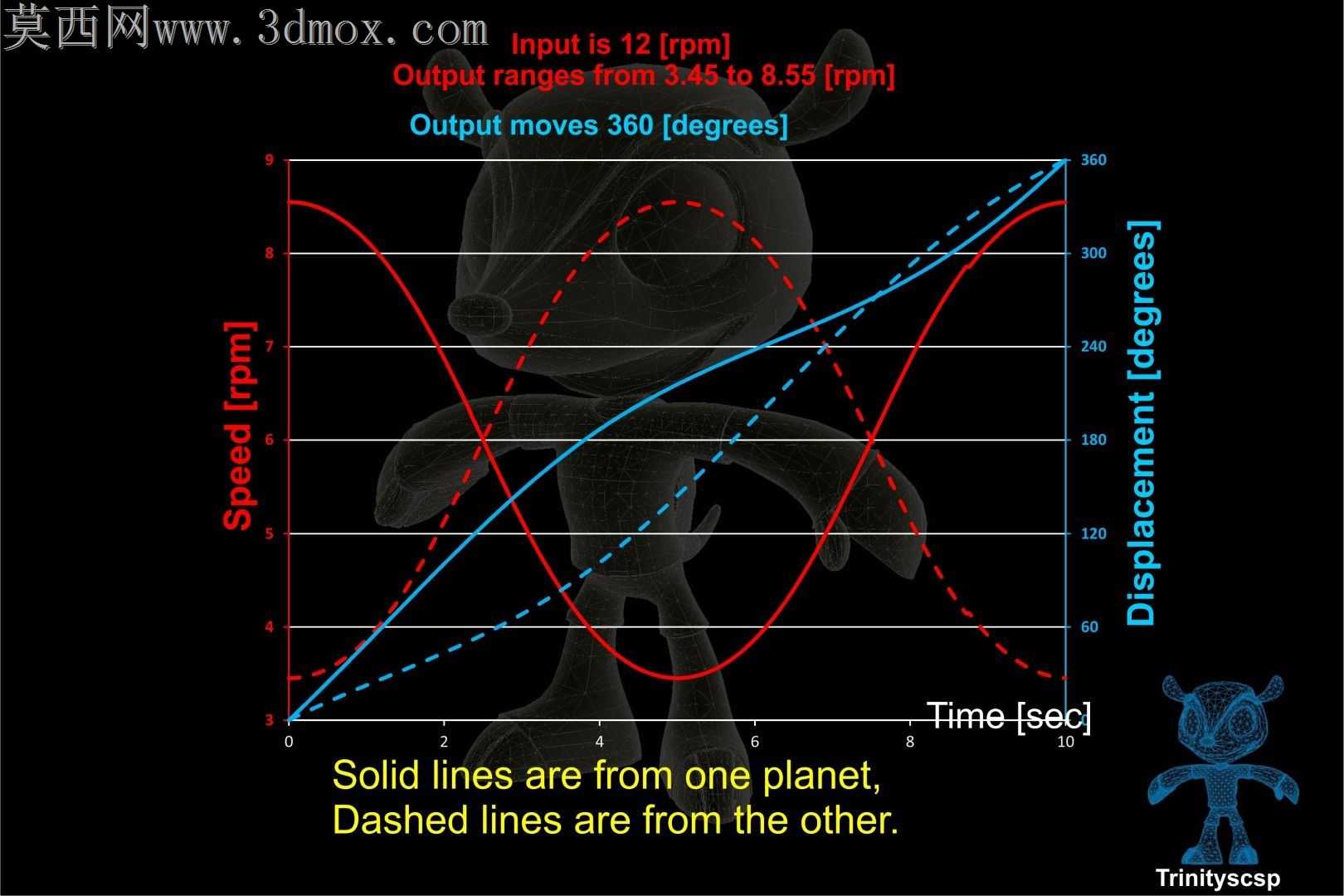

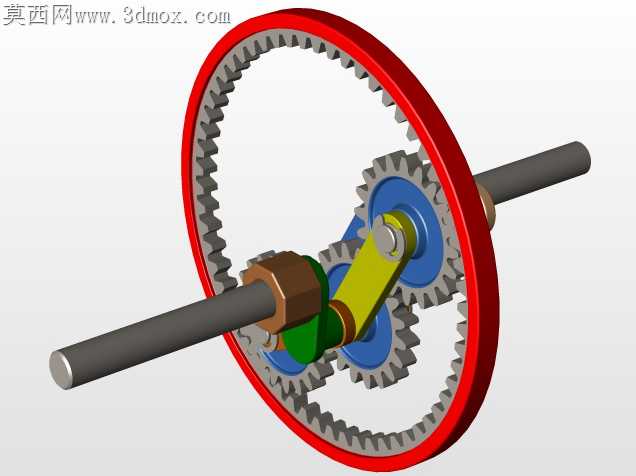

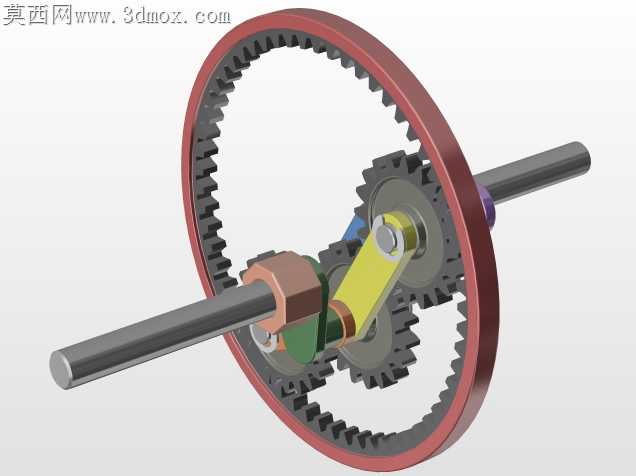

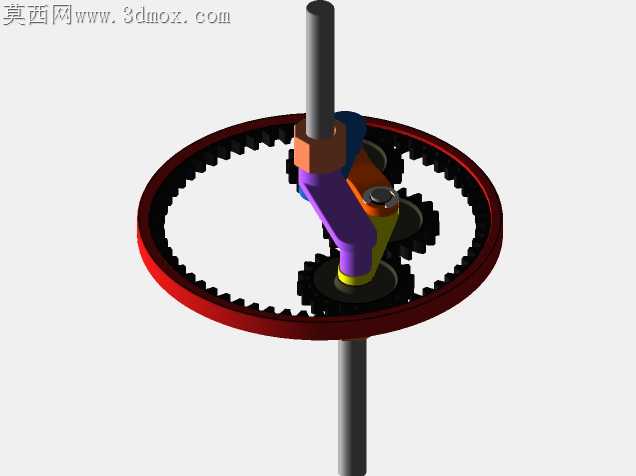

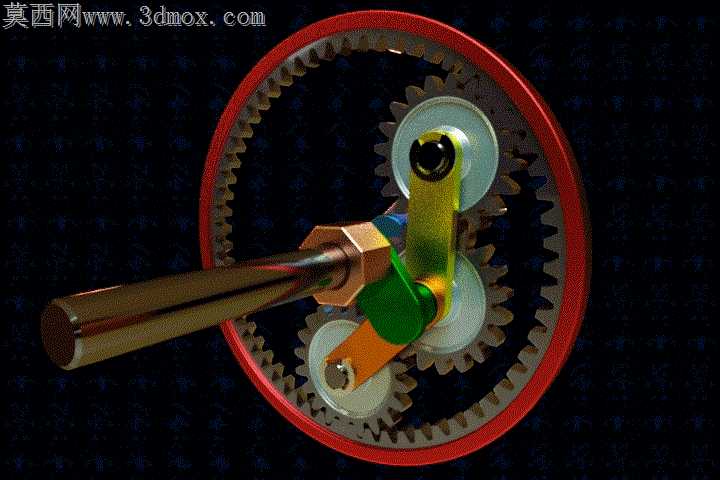

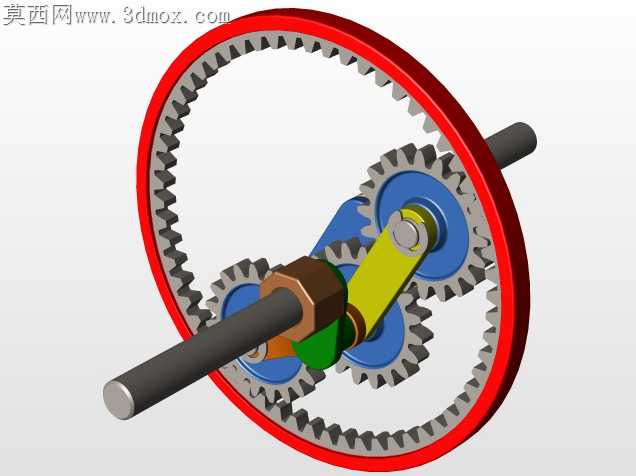

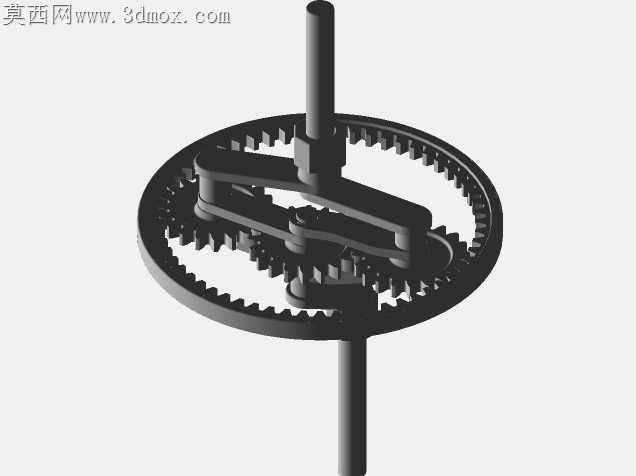

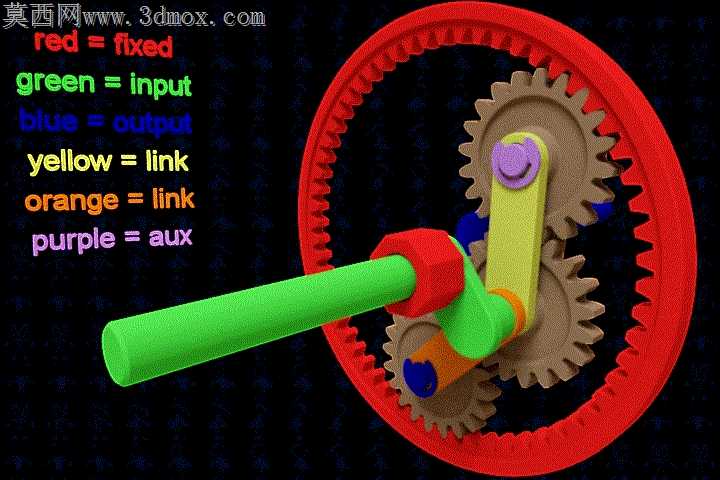

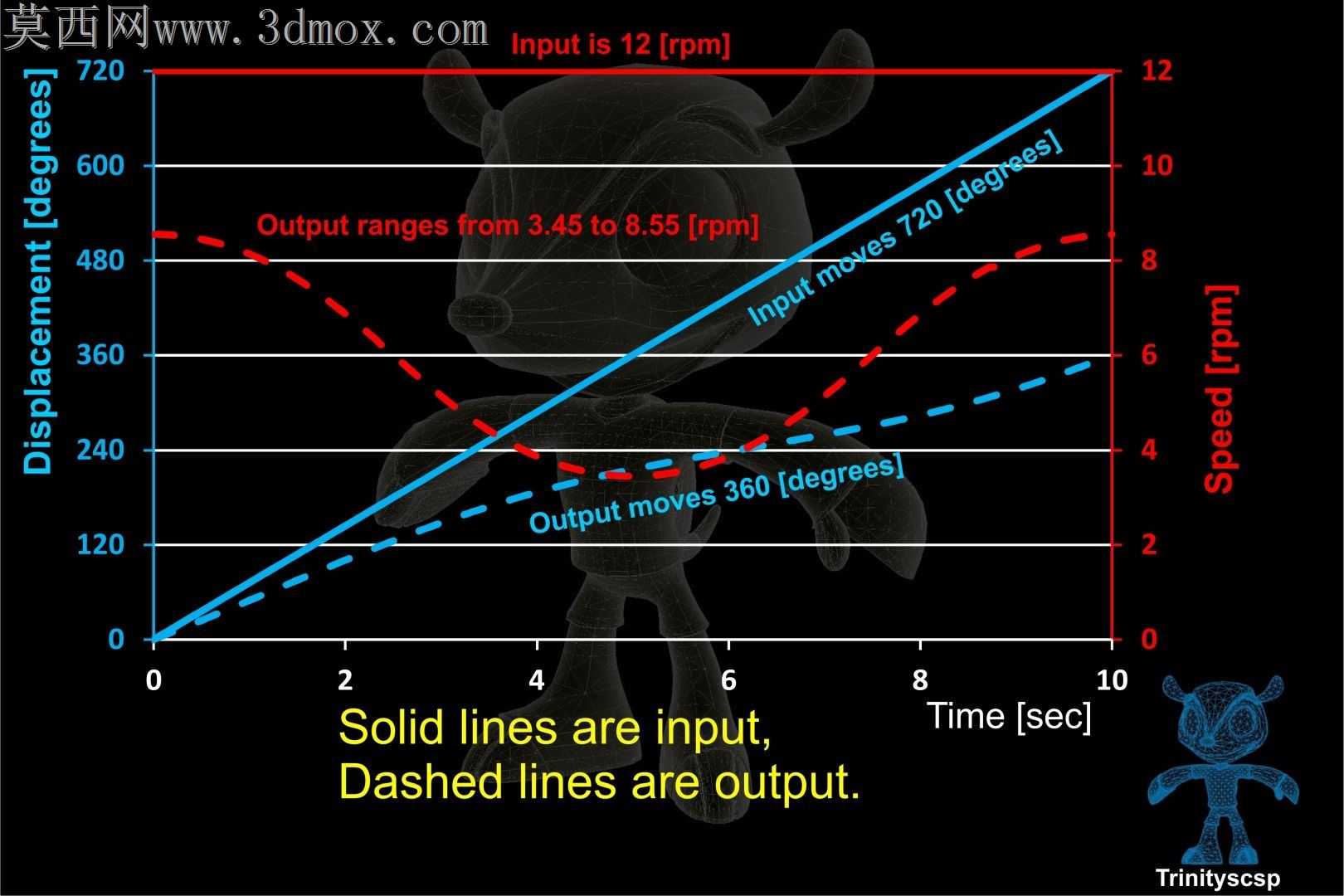

常规行星轮组在小速比差速输出场景下，常因行星轮相位排布不合理出现偏载卡滞，输入轴高速转动时行星销的剪切应力集中，长期运行容易出现断销、齿面偏磨的问题。这套轮组刻意采用双行星轮180度相位差排布，没有给两个行星轮都设置输出连接位，仅单轮对接输出轴，另一颗行星轮完全承担载荷平衡作用，从根源上抵消了单行星轮运转时对内齿圈的径向挤压力，内齿圈齿面的接触应力能降低四成以上，不用额外加装支撑轴承就能抵消径向窜动。内齿圈的齿顶特意做了0.1mm的倒角修缘，和行星轮啮合时不会出现齿顶刮擦齿根的干涉问题，就算加工时齿距存在微小的累积误差，修缘段也能补偿公差间隙，不会出现转不动的卡滞情况。输入轴和行星架的连接采用六角轴段配合，没有用光滑圆柱面加键槽的传统结构，装配时不用对准键槽位置，直接插合就能传递扭矩，轴端的锁紧螺母能把轴向间隙控制在0.05mm以内，运转时不会出现行星架轴向窜动带来的啮合异响。两颗行星轮的销轴采用过盈配合压入行星架的安装孔，销轴和行星轮内孔之间预留了0.02mm的间隙配合公差，行星轮绕销轴转动时不会出现卡滞，也不会因为间隙过大出现晃动打齿的问题。输出端的转速范围对应输入12rpm时落在3.45到8.55rpm区间，平均传动比稳定在1:2，双行星轮的对称排布让运转时的离心力完全抵消，就算输入转速小幅波动，输出端的转动也能保持平稳，不会出现忽快忽慢的顿挫。做运动验证时能直观看到，平衡用的行星轮全程只做绕自身轴线的自转和随行星架的公转，没有额外的扭矩输出，却能把整个轮系的振动幅度压到最低，内齿圈外侧不需要额外做加强筋结构，靠自身环形刚度就能承受啮合时的径向力，整体结构紧凑没有冗余零件，装配时不需要复杂的工装定位，只要按顺序把行星轮装到行星架上，扣合内齿圈就能完成组装，后期维护更换零件也不用拆解整个机构，单独抽出磨损的行星轮就能替换，非常适合用在小空间的低速差速传动场景，比如小型传送带的分料机构、演示用传动教具都能直接套用这套结构逻辑。
