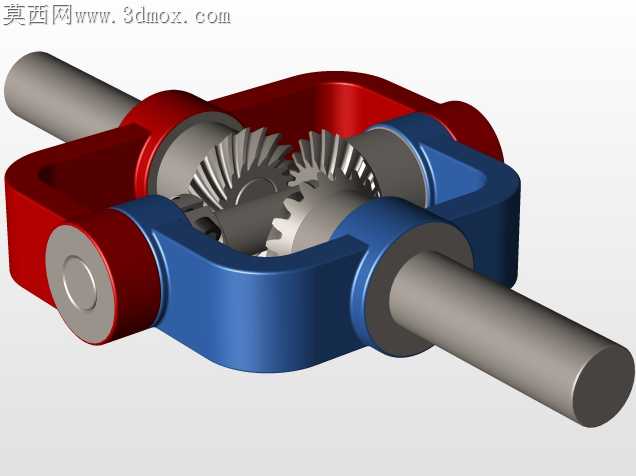

差速式锥齿轮角向传动机构

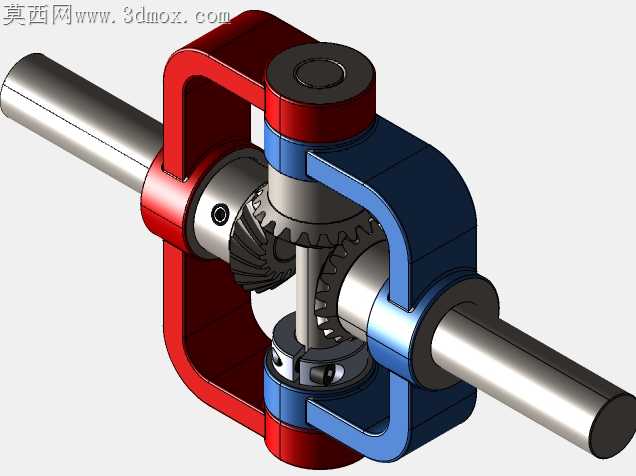

锥齿轮角传动的落地加工中，最容易被忽略的隐患是轴系交叉定位的累积公差，很多新手设计时只关注齿形啮合参数，却没考虑两个垂直输出轴的支撑座同轴度偏差，实际装配时很容易出现齿面偏载，运行不到百小时就出现点蚀磨损。这套机构的框架式支撑结构刚好针对性解决了这个问题，两侧对称的C型架把两个垂直方向的轴座整合为一体，不用分别加工两个独立支座再拼接找正，一次装夹就能完成轴承孔的镗削加工，从工艺根源上消除了拼接带来的位置度误差。

齿轴配合的位置也做了细节优化，中间主动锥齿轮的轴端没有采用常见的悬臂支撑，而是在框架底部加了嵌入式轴套，轴套和框架孔采用H7/k6的过渡配合，压装后不用额外打销固定就能承受锥齿轮啮合产生的轴向分力，避免悬臂轴长期受交变载荷出现的弯曲变形。两侧的输出轴轴套和框架接触端面做了0.2mm的卸荷槽，压装时不会因为端面贴合不实导致轴套倾斜，齿面啮合的接触斑点能稳定控制在齿面中部，不会出现边缘接触的异响问题。

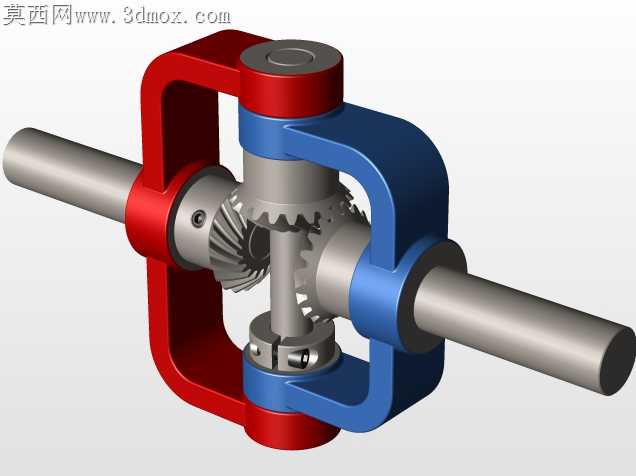

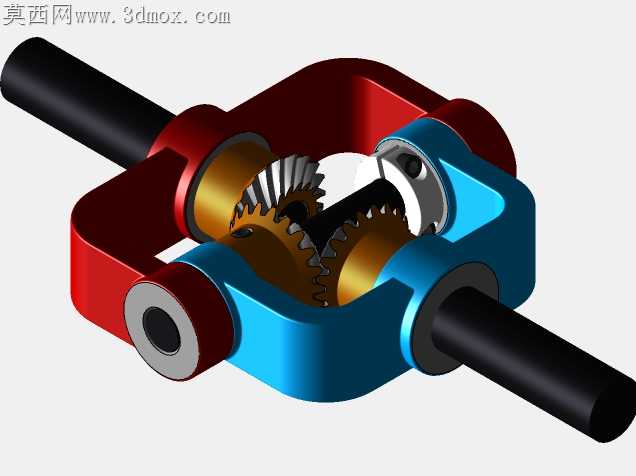

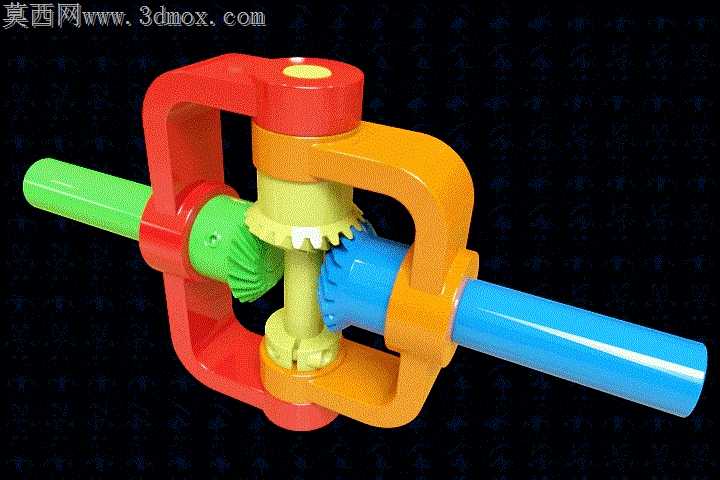

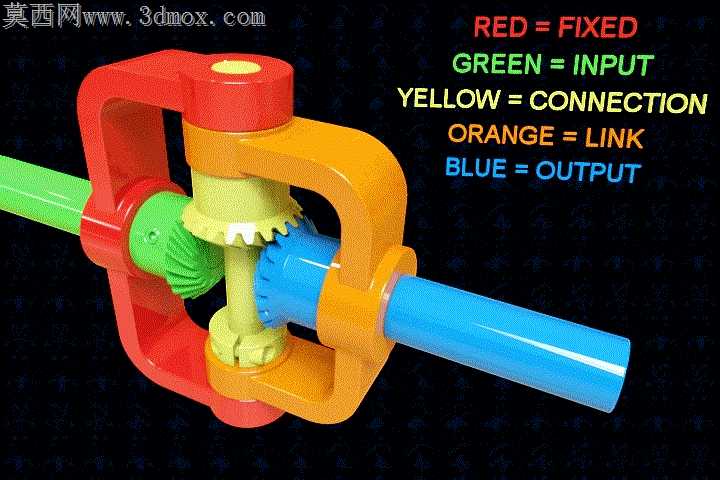

换向架的双色分件设计不是单纯为了视觉区分，红、蓝两个半架的结合面刚好设在锥齿轮啮合腔的中分位置，装配时不用硬撬轴件就能把啮合好的齿轮组整体放入腔体内，合架后两个半架的定位止口能自动对齐轴承孔的位置，不用反复调整齿轮侧隙。架体边缘的圆角过渡也不是装饰，加工时铣刀走连续圆角不会留下应力集中的直角棱，长期承受传动振动时不会在棱边位置萌生疲劳裂纹。

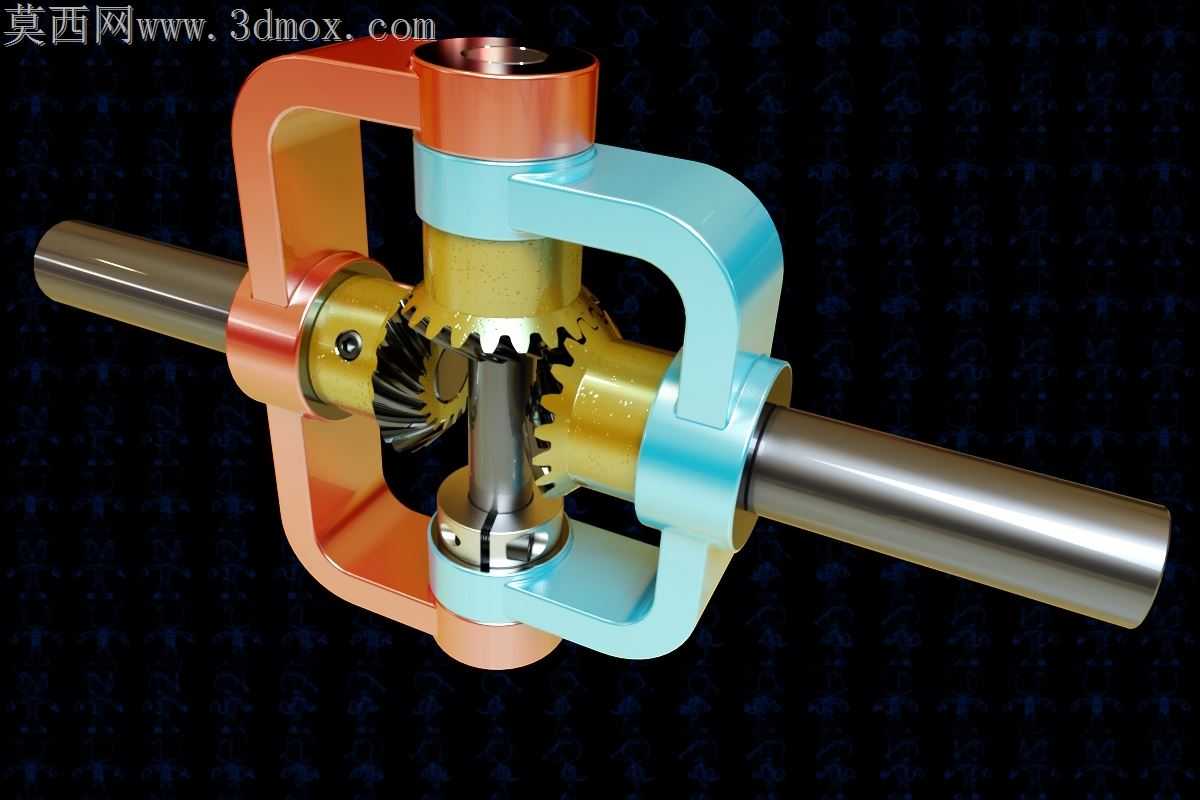

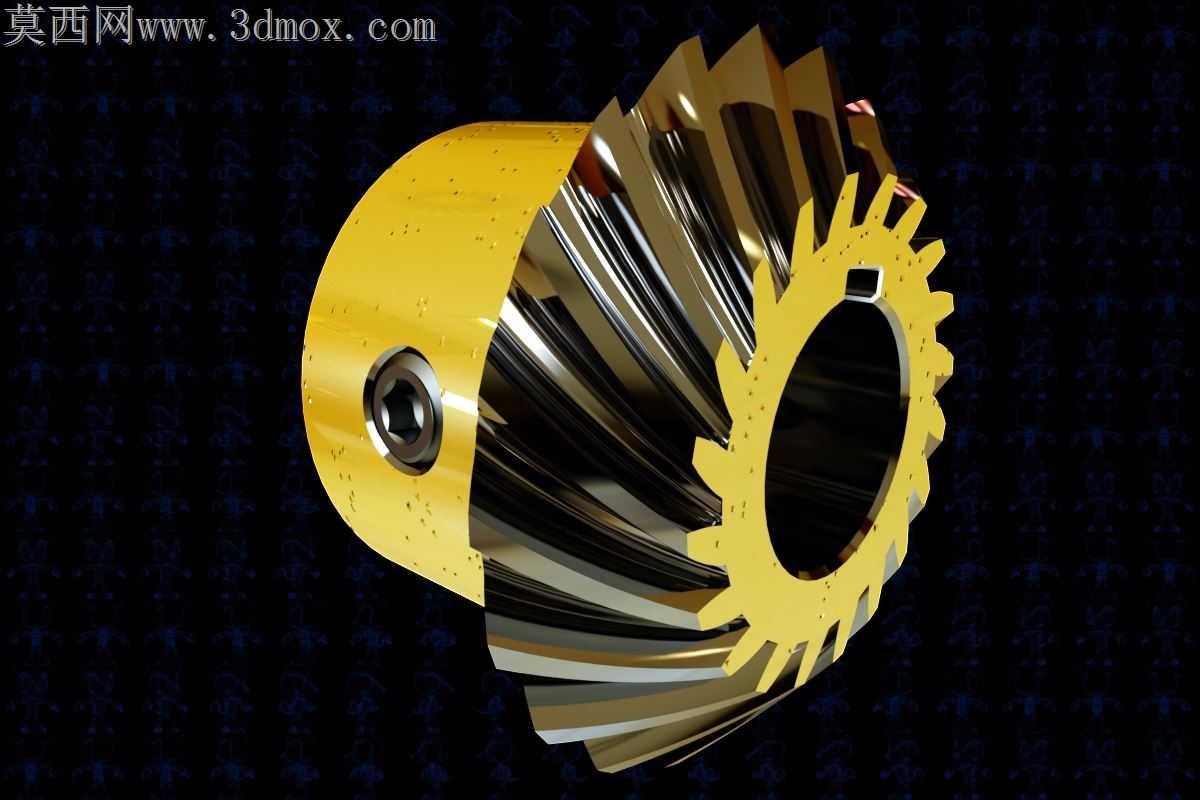

轴端的锁紧结构用了侧面顶丝配合轴上平位的固定方式，相比传统的圆螺母锁紧，不需要在轴上加工退刀槽，不会削弱轴的抗扭截面强度，顶丝孔的位置设在架体的镂空缺口处，不用拆解整个机构就能调整齿轮的啮合间隙，后期维护时不用完全拆出轴系就能排查齿面磨损情况。输出轴的外露部分做了抛光处理，和轴承配合的轴段保留了磨削纹理，既能保证轴承内圈的配合紧度，外露部分的光滑表面也不会积存油污灰尘，日常清理时直接擦拭就能保持洁净。

这套结构没有多余的冗余零件，每个部件的受力路径都做了最短化设计，锥齿轮啮合产生的径向力直接通过轴套传递到一体式框架上，不会额外产生附加弯矩，适合用在小空间的换向传动场景，比如小型手动工具、教学演示台架、轻载输送线的换向端，加工时不需要特殊的定制刀具，普通三轴铣床配合回转工作台就能完成所有零件的加工，加工成本比分体式支座的锥齿轮传动低三成左右，装配效率也能提升近一半，不需要熟练钳工反复刮研找正，普通装配工按照定位止口合件就能达到合格的啮合精度。
