勒洛三角齿轮联动趣味传动结构

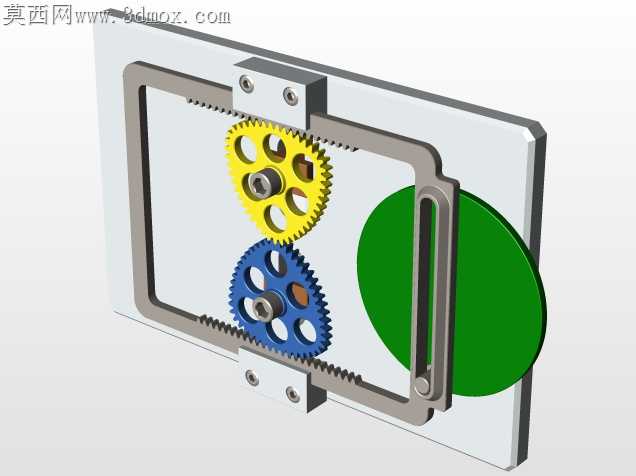

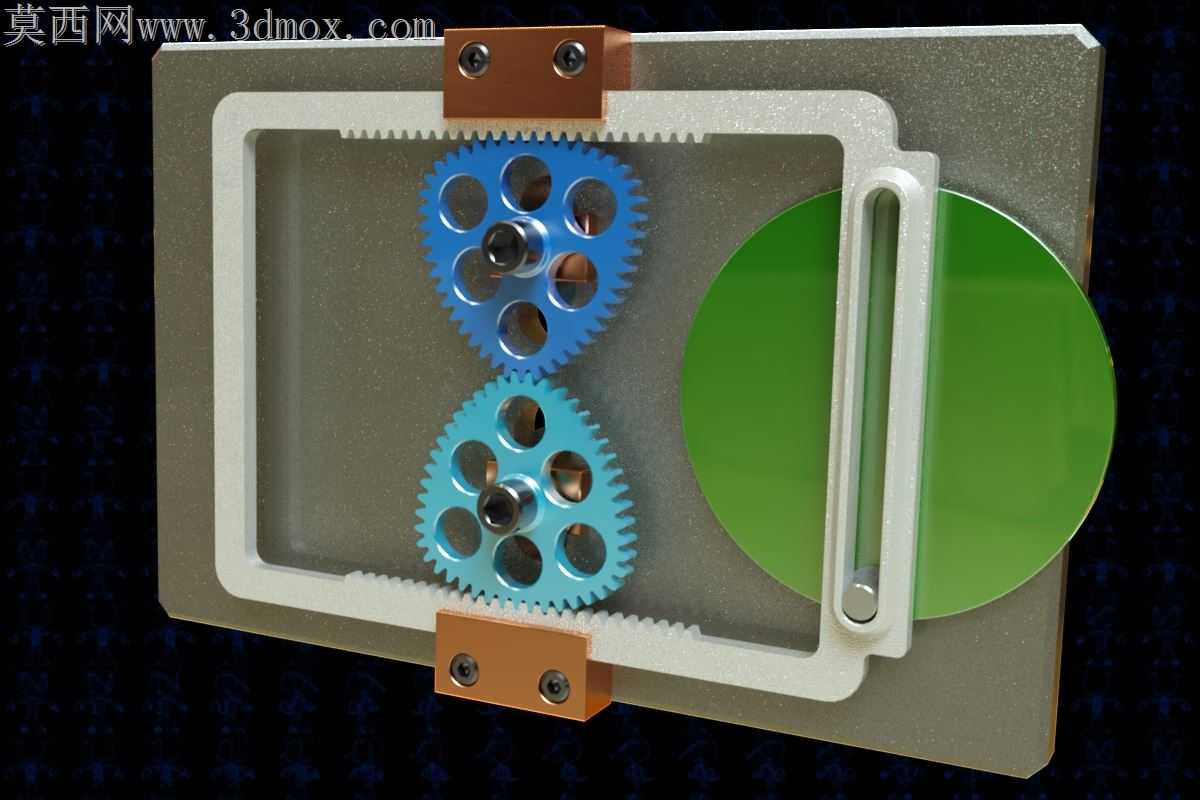

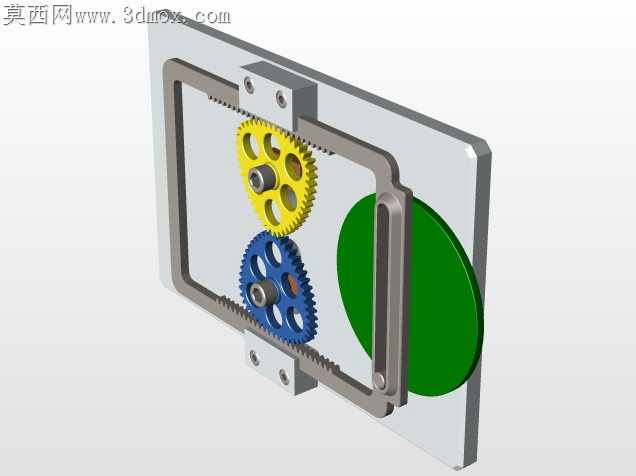

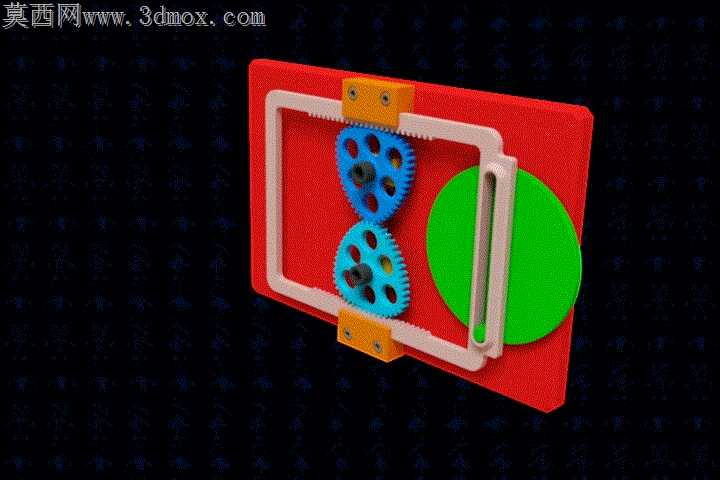

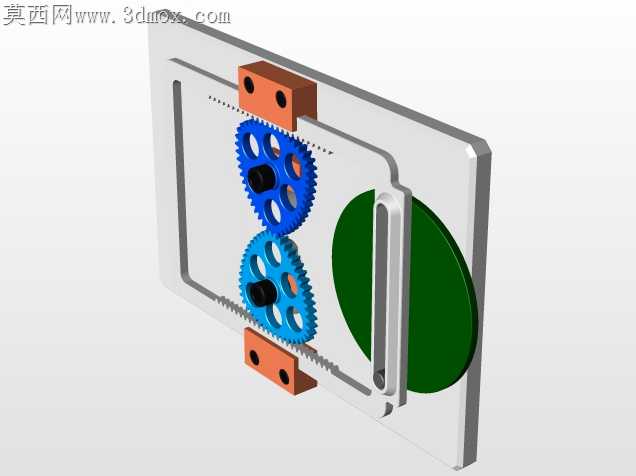

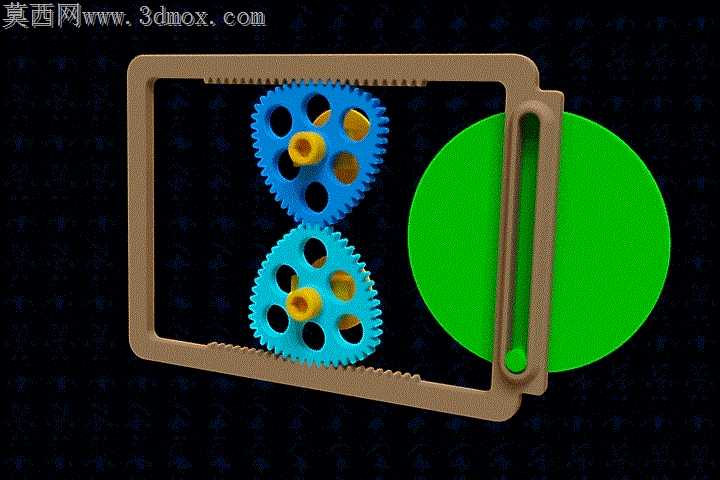

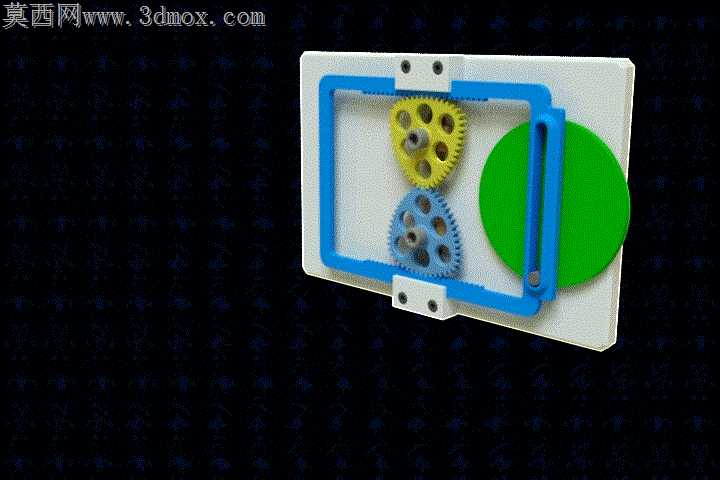

异形非圆齿轮的啮合侧隙控制一直是小尺寸趣味传动结构落地的核心痛点，常规渐开线圆柱齿轮的中心距固定逻辑放到勒洛三角类定宽曲线传动上，很容易出现卡滞或回程间隙过大的问题，这套结构在设计时特意把上下两个异形齿轮的齿廓做了分段修形，啮合进入段预留0.02mm的侧隙补偿量，退出段齿顶做微小倒圆，避免非圆轮廓转动时齿顶剐蹭对方齿根。固定在底板上的白色框架内侧直齿条，和两个异形齿轮的啮合位置做了分段公差适配，框架上下两端用铜质压块锁紧在灰色底板上，压块的沉头孔特意做了0.1mm的横向调节余量，装配时可以微调框架的前后位置，保证齿条和齿轮啮合时不会出现过紧咬死或者过松跳齿的问题。右侧绿色勒洛轮的滑动导槽没有采用常规的直槽贯通设计，导槽内壁做了0.05mm的微凸耐磨层，和金属导杆配合时既能顺畅滑动，又不会因为长期往复晃动出现间隙松旷，导杆端部的限位帽做了埋入式设计，不会突出绿色轮表面剐蹭框架内壁。两个异形齿轮的中心轴都采用了台阶轴设计，轴肩和齿轮端面的接触面积控制在3mm宽度，既保证齿轮转动时不会轴向窜动，又不会因为接触面积过大增大转动阻尼，齿轮本体上的镂空孔不是单纯为了减重，每个镂空孔的位置都经过动平衡校准，避免非圆轮廓高速转动时出现离心振动。框架的边角处做了R2的圆角过渡，没有尖锐的直角棱边，作为桌面把玩的机械玩具，不会划伤手部，铜质压块和白色框架的接触面做了细滚花处理，锁紧后不会因为长期转动震动出现压块滑移。绿色勒洛轮的表面做了哑光质感处理，转动时不会产生反光晃眼的问题，齿轮齿面的粗糙度控制在Ra1.6，既保证啮合顺滑，又不会因为过于光滑出现传动打滑的错觉。这套结构没有额外添加轴承零件，完全靠轴和孔的公差配合实现顺畅转动，加工时轴孔采用H7/g6的间隙配合，不用额外加注润滑脂就能实现长时间无卡顿转动，非常适合作为机械原理实训的演示教具，能直观展示非圆齿轮的定宽传动特性，打破常规齿轮只能做圆周定比传动的认知局限。
