变传动比行星轮系趣味传动结构

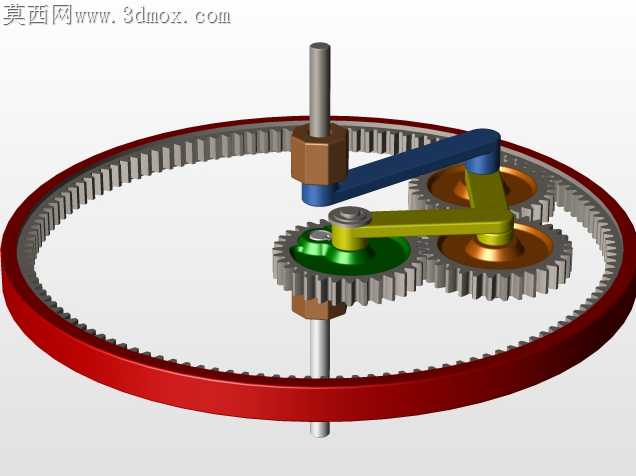

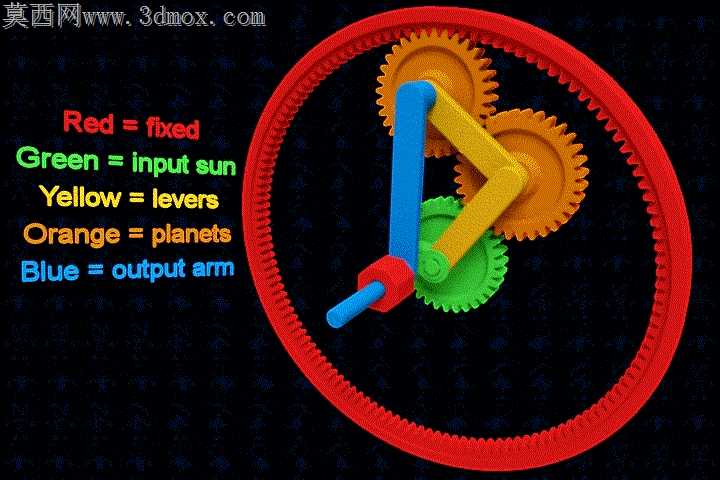

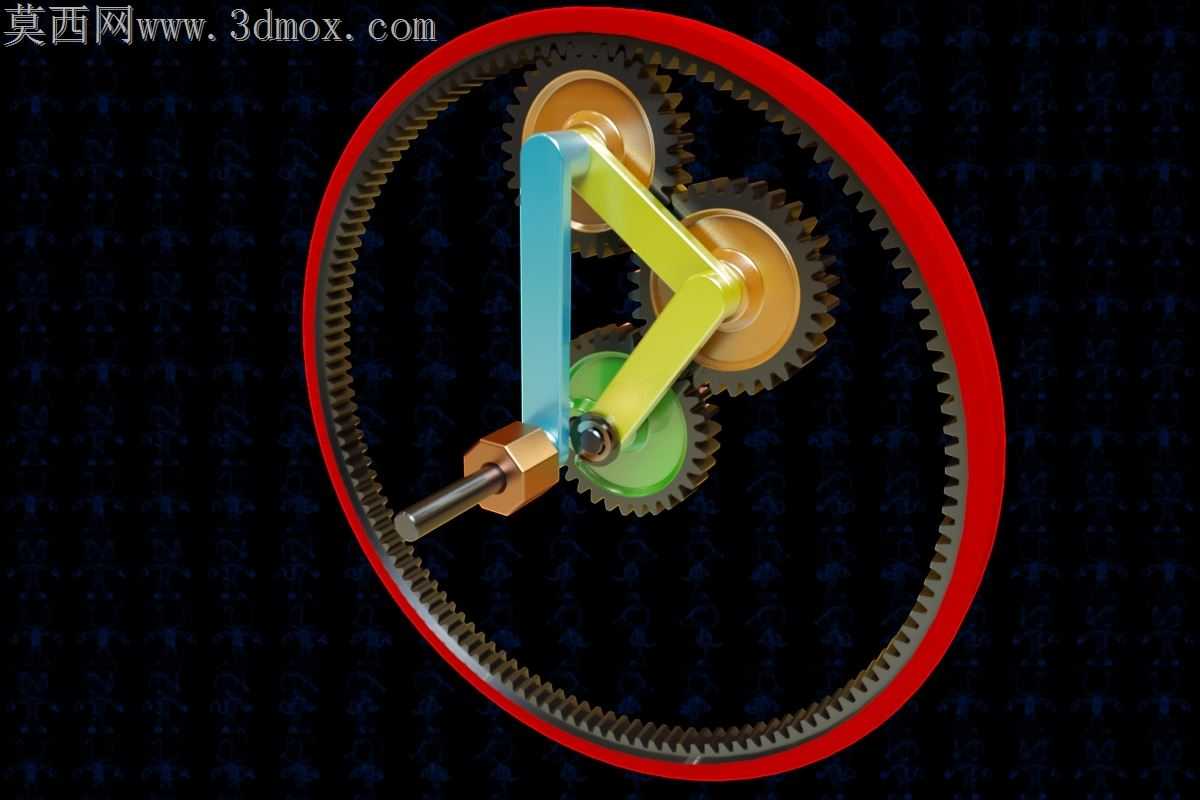

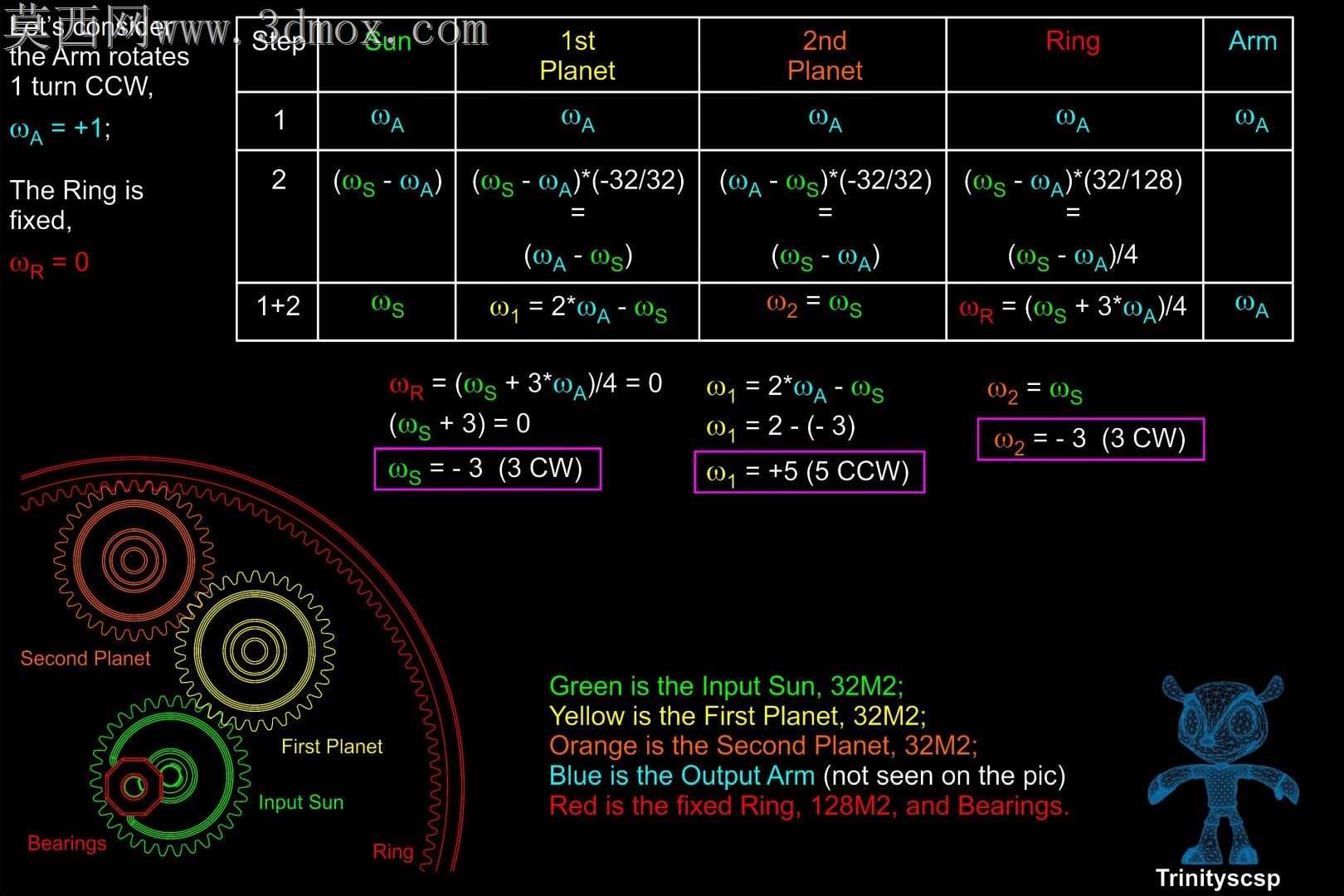

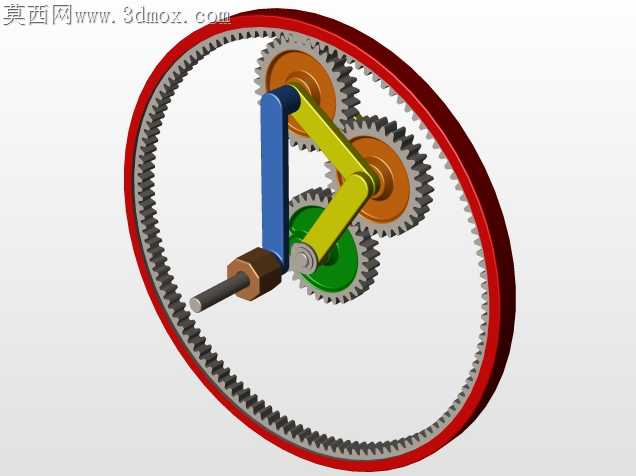

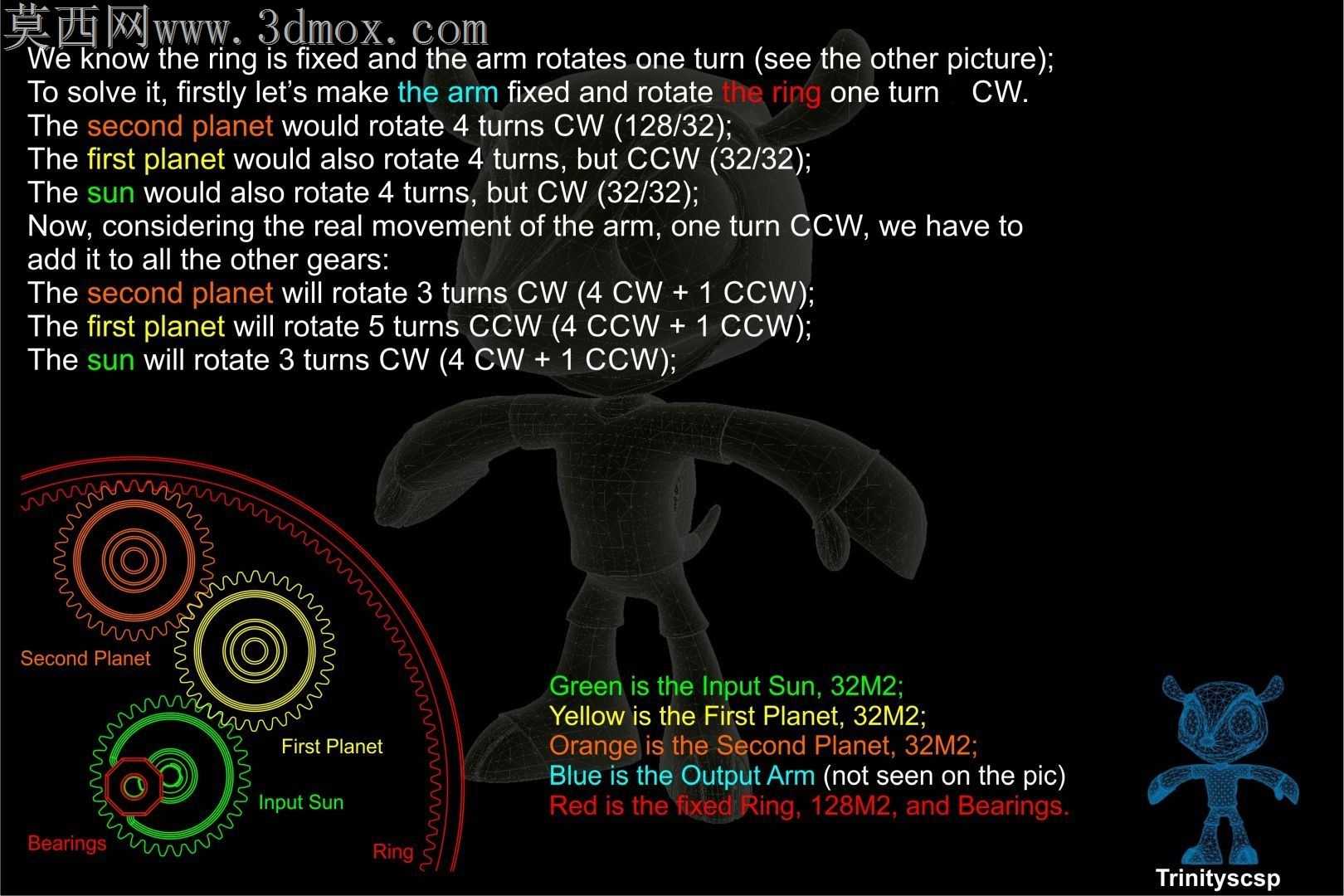

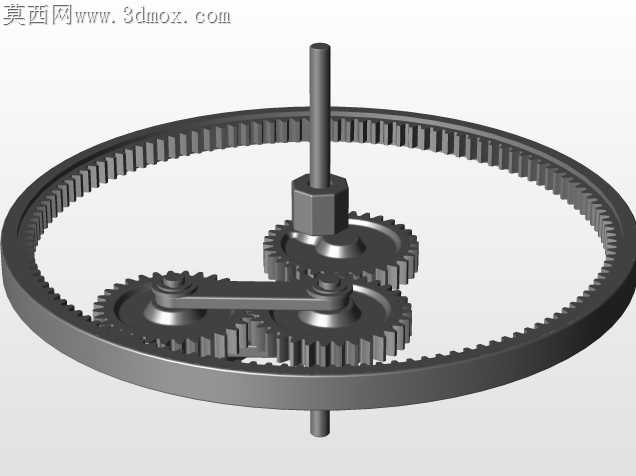

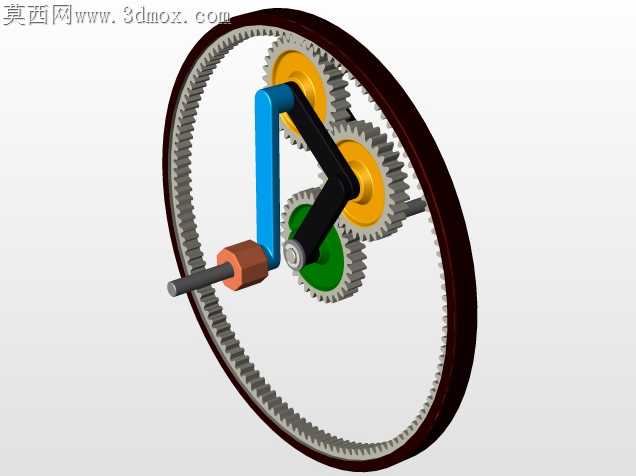

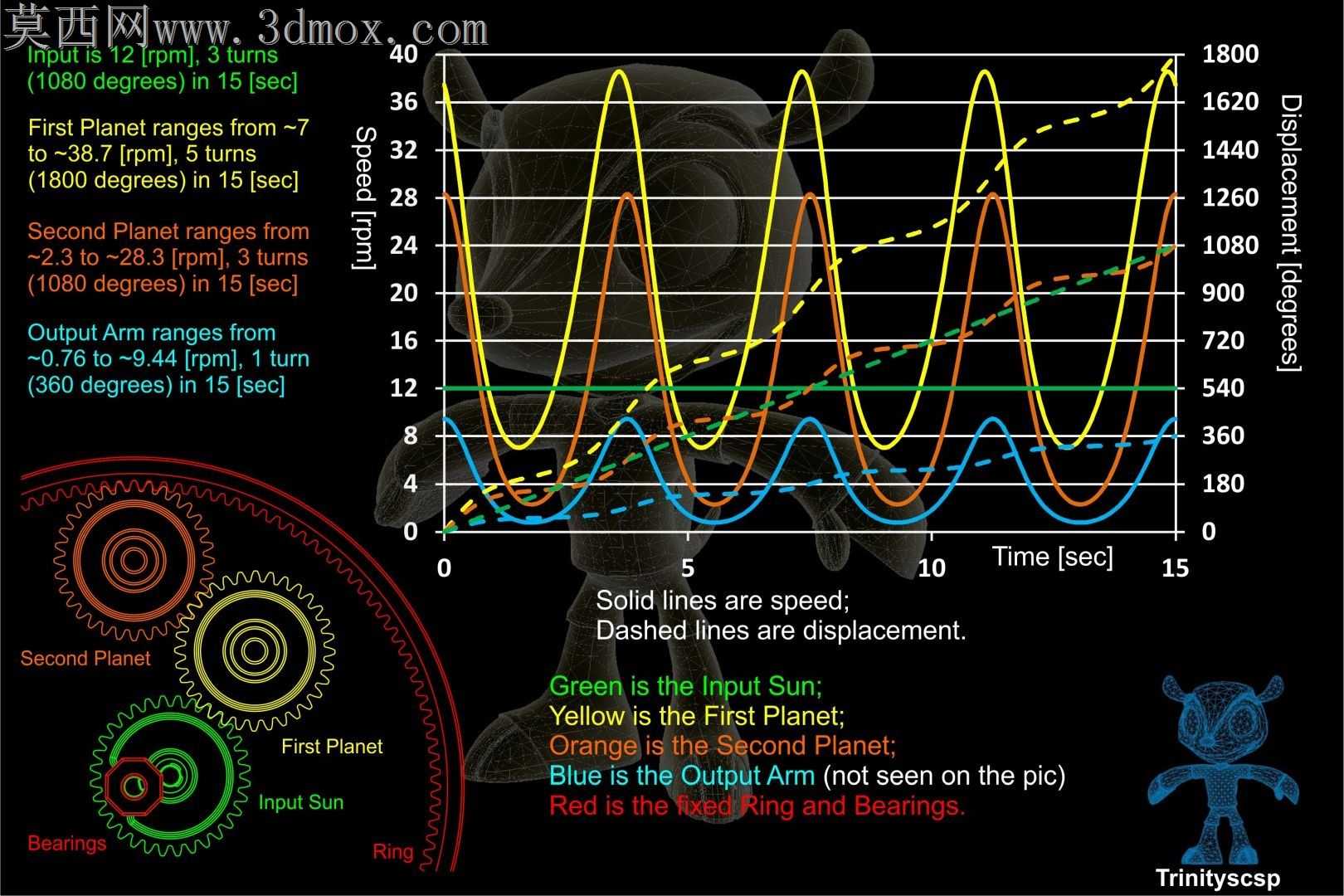

常规定传动比行星轮系在做趣味演示装置时，常遇到输出转速恒定、动作单调的问题，这套变传动比轮系恰恰打破了固定速比的局限，在非整数周期传动的设计上做了很巧的取舍。内齿圈采用固定安装方式，齿向公差控制在GB/T 10095.1的7级精度区间，避免多行星轮同时啮合时出现卡滞或侧隙不均的问题——三个行星轮的分度圆直径并不完全一致，其中绿色小齿轮的齿顶高做了0.12mm的修缘，抵消行星架做偏心摆动时带来的啮合干涉，这处细节很容易被忽略，要是按等直径行星轮做等距排布，转不到三分之一周期就会出现齿面顶死的情况。行星架的弯折臂没有做等厚设计，靠近输出轴端的截面厚度比铰接行星轮的位置厚2mm，抵消偏心转动时产生的交变弯矩，臂身的弯折角度经过反复调校，让三个行星轮在整周转动中始终保持至少两个轮齿同时和内齿圈啮合，不会出现瞬时脱啮的传动空程。铰接位置的销轴采用间隙配合，单侧预留0.03mm的装配公差，既不会因为公差过小导致转动卡涩，也不会因为间隙过大出现传动回差，手拨输入轴转动时能感受到很顺滑的阻尼感，没有突兀的卡顿或松动。这套轮系的输出速比在1:1.58到1:1.27之间周期性波动，整周循环的平均速比稳定在1:3，瞬时速比的波动不是加工误差导致的，而是刻意通过行星轮的排布角度和分度圆匹配实现的，单臂旋转时能看到输出端的转速忽快忽慢，却始终保持连续传动没有断点。做实物装配时要注意，内齿圈的安装端面要和行星架的回转平面保持0.02mm以内的垂直度，不然行星轮转到特定角度会出现齿面偏磨，缩短演示装置的使用寿命。齿面的粗糙度控制在Ra1.6，既能减少啮合时的摩擦阻力，也不会因为加工精度过高推高制作成本，很适合作为机械原理课程的实训演示件，让学习者直观理解行星轮系的变速原理，打破对定传动比轮系的固化认知。
